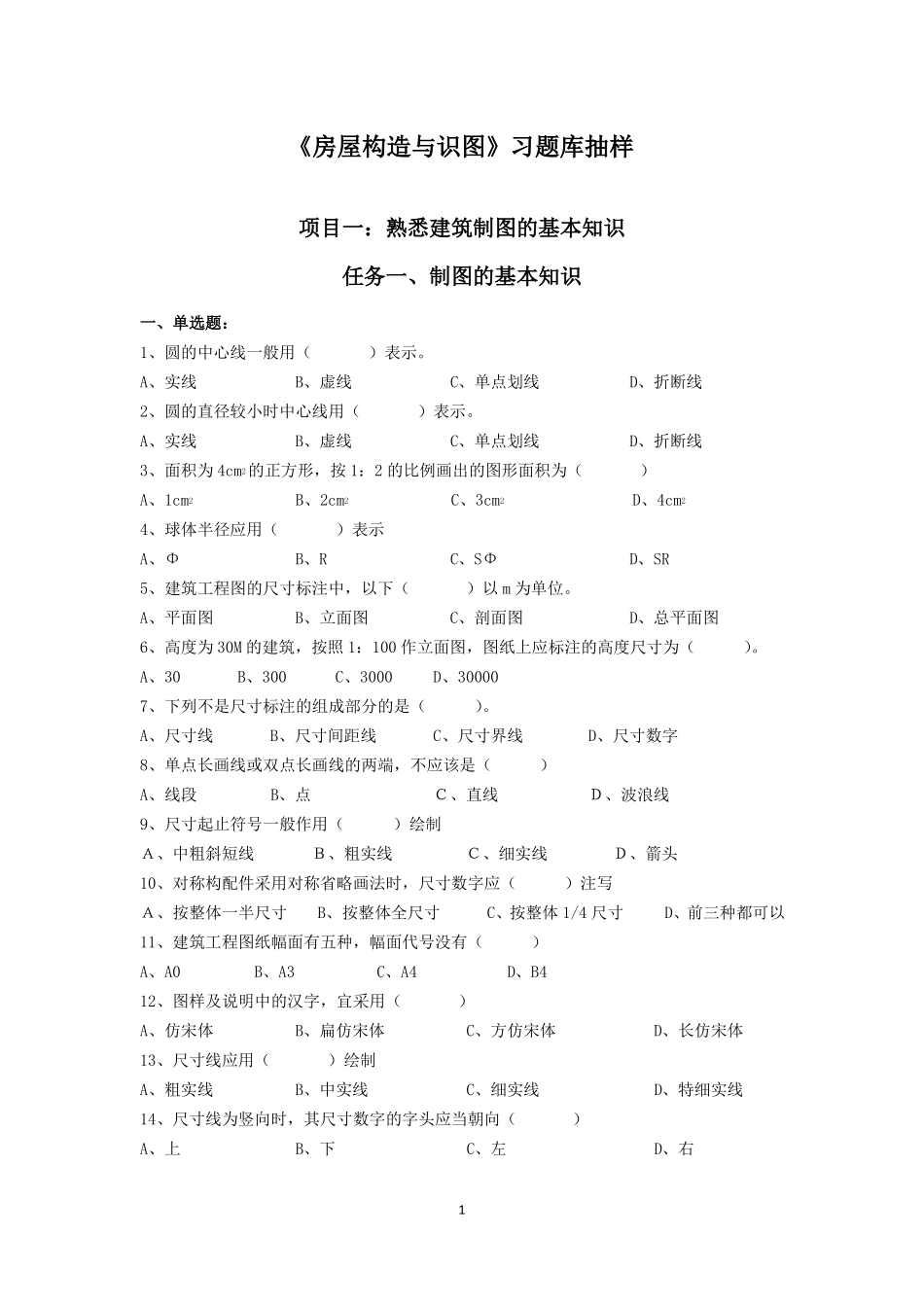

《房屋构造与识图》习题库抽样项目一：熟悉建筑制图的基本知识任务一、制图的基本知识一、单选题：1、圆的中心线一般用（）表示。A、实线 B、虚线 C、单点划线 D、折断线2、圆的直径较小时中心线用（）表示。A、实线 B、虚线 C、单点划线 D、折断线3、面积为 4cm 的正方形，按 1：2 的比例画出的图形面积为（）A、1cm22222B、2cmC、3cmD、4cm4、球体半径应用（）表示A、Φ B、R C、SΦ D、SR5、建筑工程图的尺寸标注中，以下（）以 m 为单位。A、平面图 B、立面图 C、剖面图 D、总平面图6、高度为 30M 的建筑，按照 1：100 作立面图，图纸上应标注的高度尺寸为（）。A、30B、300C、3000D、300007、下列不是尺寸标注的组成部分的是（）。A、尺寸线B、尺寸间距线C、尺寸界线 D、尺寸数字8、单点长画线或双点长画线的两端，不应该是（）A、线段 B、点Ｃ、直线Ｄ、波浪线9、尺寸起止符号一般作用（）绘制Ａ、中粗斜短线Ｂ、粗实线Ｃ、细实线Ｄ、箭头10、对称构配件采用对称省略画法时，尺寸数字应（）注写Ａ、按整体一半尺寸 B、按整体全尺寸 C、按整体 1/4 尺寸 D、前三种都可以11、建筑工程图纸幅面有五种，幅面代号没有（）A、A0 B、A3 C、A4 D、B412、图样及说明中的汉字，宜采用（）A、仿宋体 B、扁仿宋体 C、方仿宋体 D、长仿宋体13、尺寸线应用（）绘制A、粗实线 B、中实线 C、细实线 D、特细实线14、尺寸线为竖向时，其尺寸数字的字头应当朝向（）A、上 B、下 C、左 D、右115、在较小图形中，点划线绘制有困难时可用（）代替A、实线 B、虚线 C、折断线 D、波浪线16、建筑工程图的尺寸单位，一般以（）为单位。A、m B、dm C、cm D、mm17、尺寸线与图样最外轮廓线的间距不宜小于（）mm。A、5 B、10 C、15 D、2018、以下关于图线的画法错误的是（）A、虚线、单点划线、双点划线的线段长度和间隔，应各自相等B、相互平行的图线，其间隙不能小于粗线的宽度C、单点划线两端不应是点D、虚线与虚线相交，应交于虚线处19、正确的尺寸标注方法是（）A、轮廓线可用做尺寸线 B、轮廓线不可用做尺寸界线C、中心线可用做尺寸线 D、尺寸界线不能做为尺寸线二、多选题：1、建筑工程图纸的幅面规格不含（）A、A0 B、A2 C、A4 D、A6 E、A82、工程建设图的图线包括有（ ABDE）等。A、实线 B、虚线 C、曲线 D、波浪线 E、折断线3、图线的线宽有哪几种（）A、0.5mm B、1mm C、1.4mm D、1.5mm E、2...
