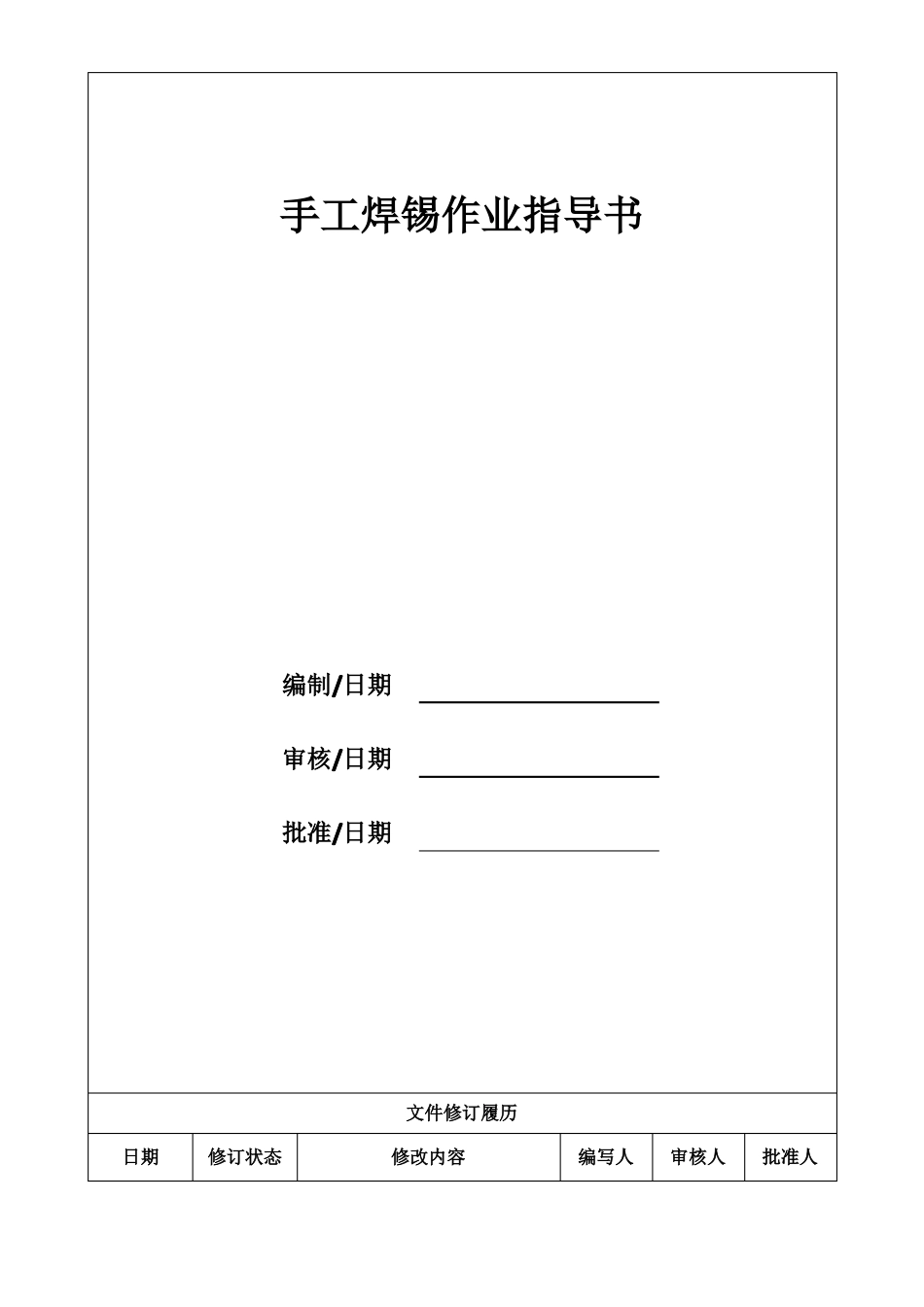

手工焊锡作业指导书

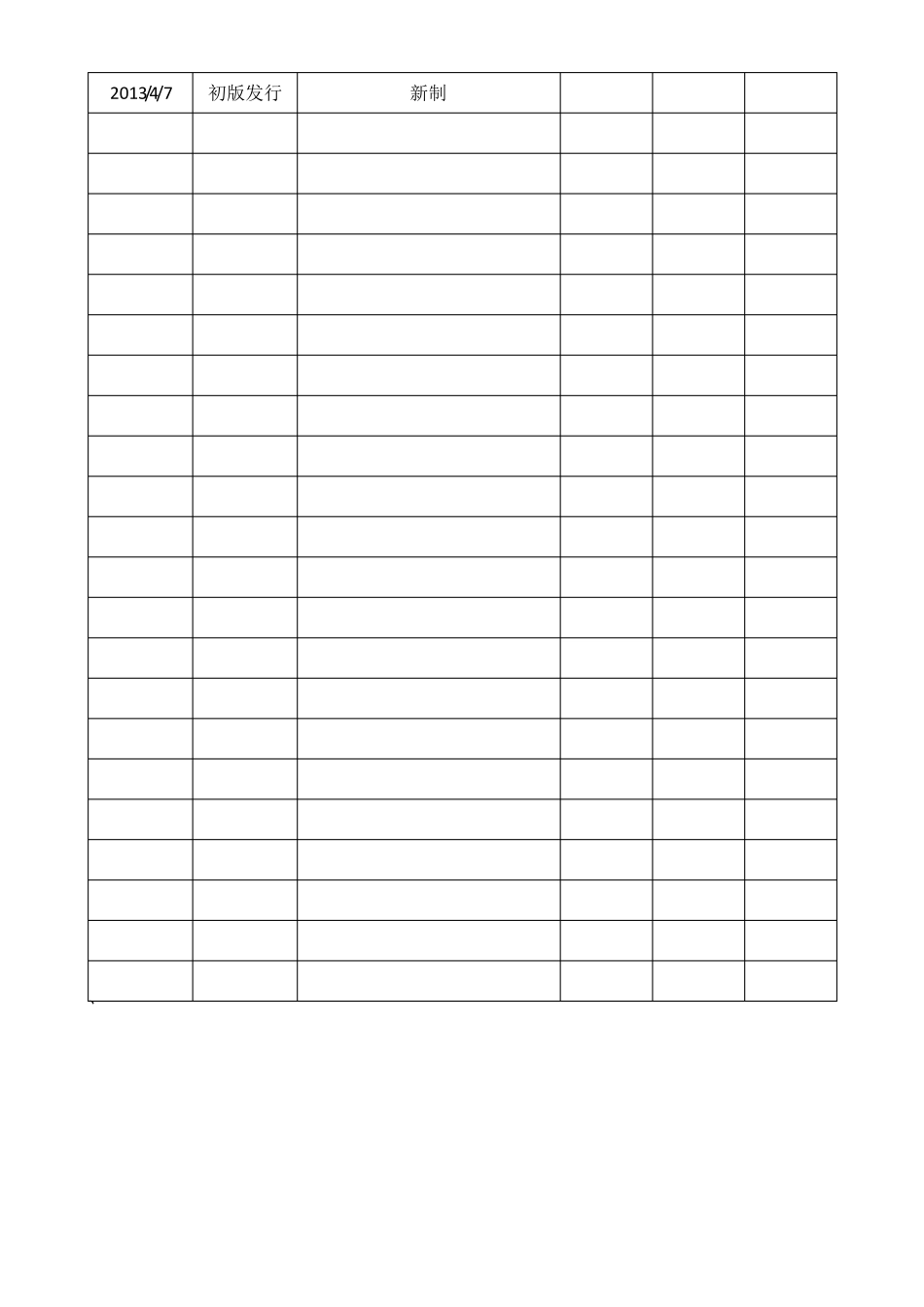

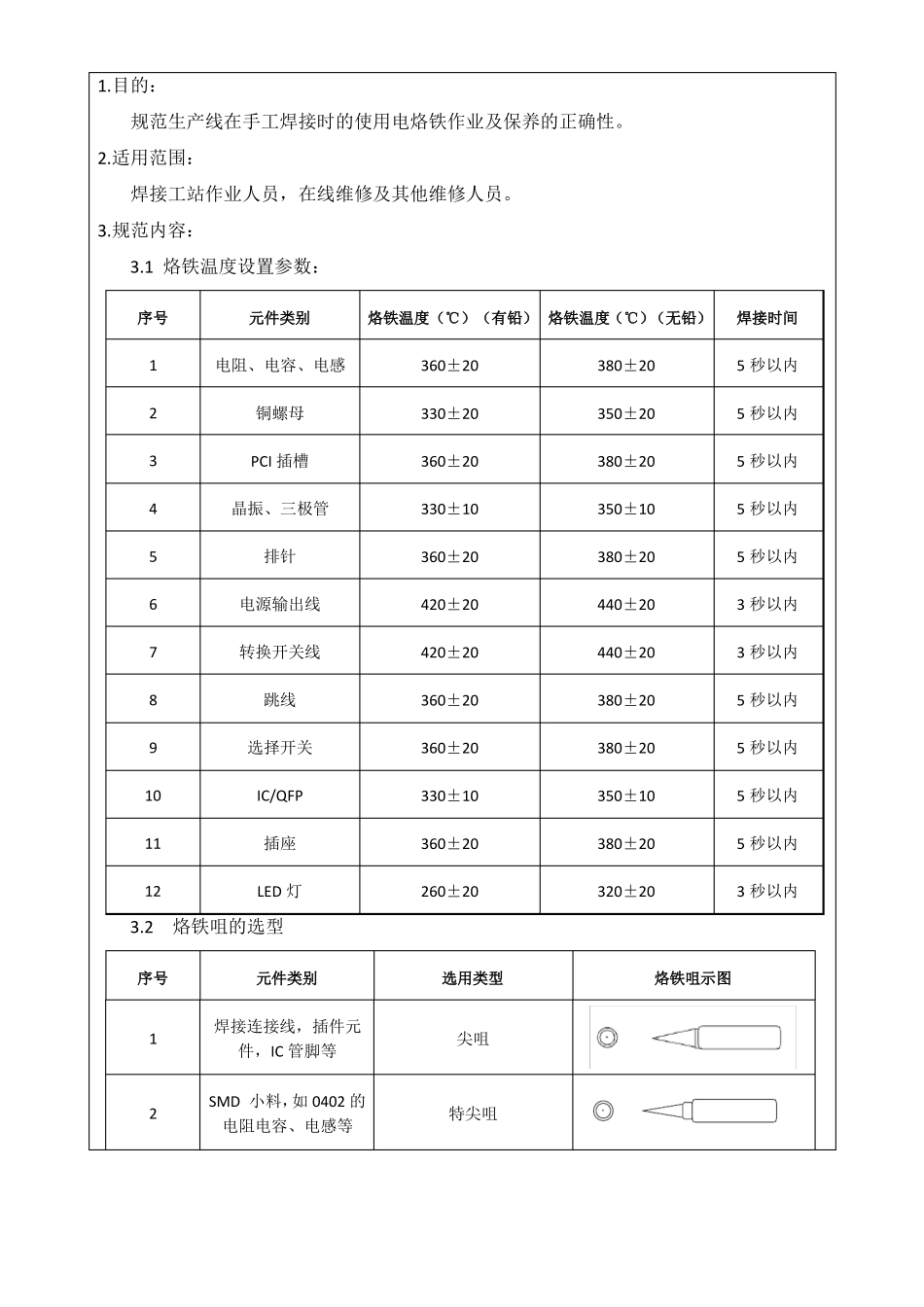

手工焊锡作业指导书编制/日期审核/日期批准/日期文件修订履历日期修订状态修改内容编写人审核人批准人2013/4/7、初版发行新制1.目的：规范生产线在手工焊接时的使用电烙铁作业及保养的正确性。2.适用范围：焊接工站作业人员，在线维修及其他维修人员。3.规范内容：3.1 烙铁温度设置参数：序号元件类别烙铁温度（℃）（有铅） 烙铁温度（℃）（无铅）焊接时间123456789101112电阻、电容、电感铜螺母PCI 插槽晶振、三极管排针电源输出线转换开关线跳线选择开关IC/QFP插座LED 灯360±20330±20360±20330±10360±20420±20420±20360±20360±20330±10360±20260±20380±20350±20380±20350±10380±20440±20440±20380±20380±20350±10380±20320±205 秒以内5 秒以内5 秒以内5 秒以内5 秒以内3 秒以内3 秒以内5 秒以内5 秒以内5 秒以内5 秒以内3 秒以内3.2烙铁咀的选型序号元件类别选用类型烙铁咀示图1焊接连接线，插件元件，IC 管脚等SMD 小料，如 0402 的电阻电容、电感等尖咀特尖咀23镍片，粗的连接线（φ>3mm)等软线路板等屏蔽盖、滑动开关、排插、排线等扁咀平咀三角咀453.3 电烙铁使用操作步骤及注意事项：焊接前的准备工作焊接前检查电源插头有无松脱、短路，电源连接线是否完好无损；检查烙铁咀有无氧化；检查烙铁保护套是否失效，如无问题，则将电烙铁电源接通预热；检查海绵是否有水，如无水则要加适量的水；待烙铁咀热后，在清洁的海绵上擦干净附在烙铁咀上的杂物；温度根据材料类型参照中温度设定表值设定温度值。焊接作业步骤及注意事项：导线上锡要求：所有导体线在用手焊前应该上锡(线终端是啤线除外)。A---绝缘体部分B---无须上锡(1´线的直径φ，绝缘皮切口空隙“G”小于飞线外径的 2 倍或小于 中的较小者，且绝缘皮没有遮住焊点.)C---需要上锡部分镍片上锡要求：所有镍片在用手焊前浸锡有利于提高焊接质量及控制上锡的宽度 A。A---一般为 1~2mm。特殊的以技术文件为准。焊接步骤：准备：把烙铁及锡线拿近焊锡材料，做好随时可焊锡的准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。见如下示图。预热：将烙铁咀成 45°角左右轻轻地压住被焊部件的结合部位进行加热；见如下示图。上锡：送给结合部适量的锡，使熔锡充分裹住结合体；(手持锡线方法是：拇指自然地压住，以中指、无名指、食指来支持。如图 b)拿开锡线：锡熔化到适量的程度时，快速地将锡线拿...
