手拉葫芦室内钢梁吊装方案分解

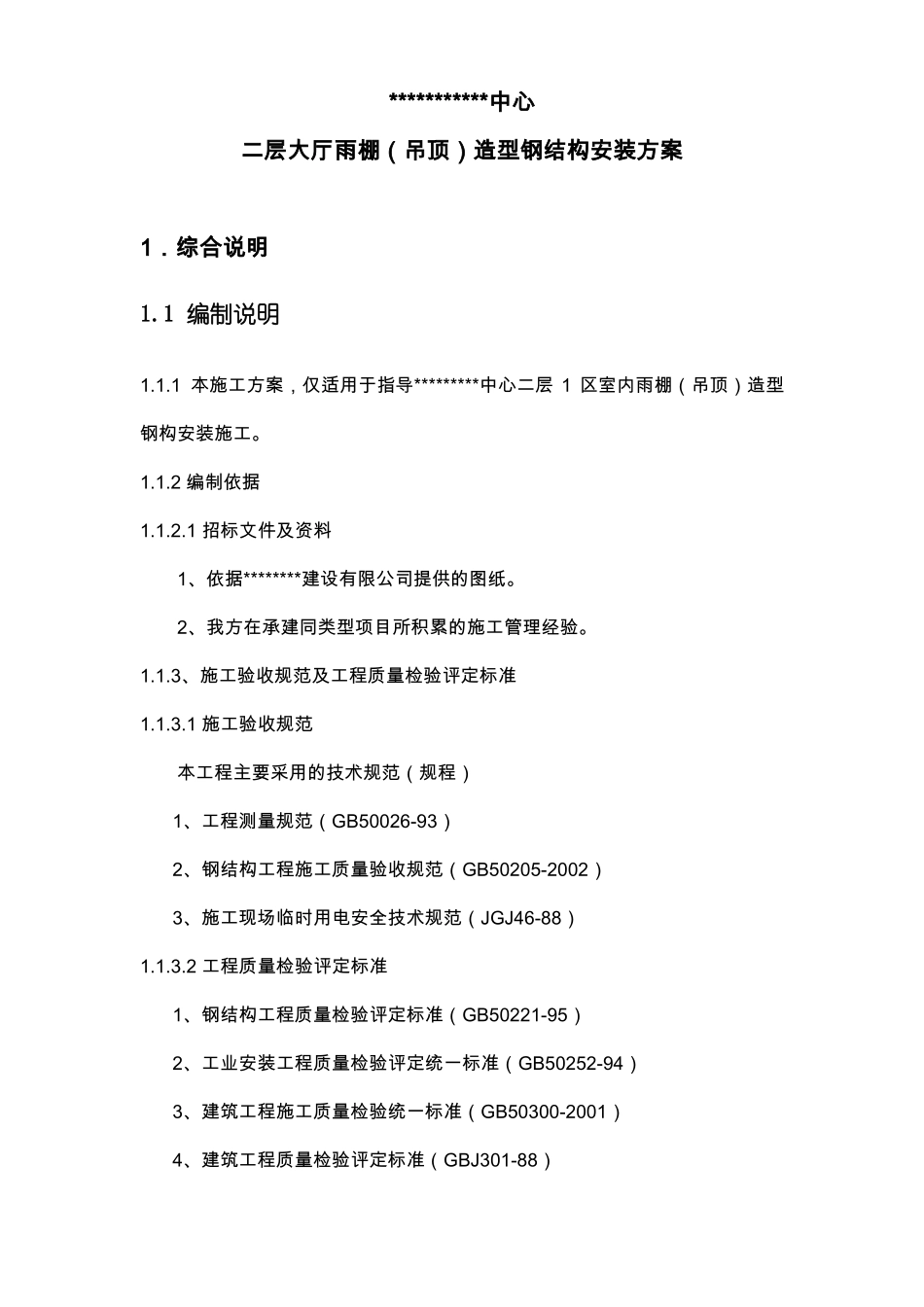

***********中心二层大厅雨棚（吊顶）造型钢结构安装方案1．综合说明1.1 编制说明1.1.1 本施工方案，仅适用于指导*********中心二层 1 区室内雨棚（吊顶）造型钢构安装施工。1.1.2 编制依据1.1.2.1 招标文件及资料1、依据********建设有限公司提供的图纸。2、我方在承建同类型项目所积累的施工管理经验。1.1.3、施工验收规范及工程质量检验评定标准1.1.3.1 施工验收规范本工程主要采用的技术规范（规程）1、工程测量规范（GB50026-93）2、钢结构工程施工质量验收规范（GB50205-2002）3、施工现场临时用电安全技术规范（JGJ46-88）1.1.3.2 工程质量检验评定标准1、钢结构工程质量检验评定标准（GB50221-95）2、工业安装工程质量检验评定统一标准（GB50252-94）3、建筑工程施工质量检验统一标准（GB50300-2001）4、建筑工程质量检验评定标准（GBJ301-88）5、工程测量成果检查验收和质量评定标准（YB 9008-98）1.2 施工目标1.2.1 质量目标确保钢结构分部工程达到合格等级。1.2.2 工期目标吊装计划工期在 2012 年 4 月 15 日前安装完成，从 4 轴至 11 轴依次安装。1.2.3 安全目标确保工程、设备安全，施工人员重伤、死亡事故为零指标。1.2.4 文明施工目标按规范化、标准化进行现场管理，确保文明施工达标。2.工程概况（图表 No.1－Ａ）工工建程程设名地单称●********中心址● 三峡位●*********集团公司基本特点●钢结构结构形式为钢架造型的非结构构造，单品最大为 14.17M, 梁高 1.46。安装高度为 5.4 米,。建层建建结筑面积●数●单层筑筑构高跨类度●最大梁顶高 5.4 米度●9.06 米型●轻钢结构1基柱涂础梁装情构要况●现场混凝土梁上植入 M18 化学螺栓造●焊接Ｈ型钢，采用 Q235B 钢，16#工字钢求●钢材表面采用现场除锈，二道防锈底漆，现场一道面漆。3.施工准备工作3.1.技术准备3．1．１ 组织技术工程师和安装队长熟悉审核图，做好图纸会审和技术设计交底工作。3．1．２ 随施工进度做好分阶段的施工组织设计和分项施工方案，并且做好审批、贯彻和交底工作。3．1．３ 对项目管理班子人员进行岗前培训，技术安全交底。3．1．４ 进场前查看现场，核实甲方是否完成三通一平工作和具备施工条件，进场后立即做好工程形象设计。3．1．５ 根据有关资料复核控制网、基础轴线及标高。 3.２.相关劳动力配备●成立现场项目部，确定项目管理班子和配备主要劳动力，现场项目主要管理人员及职责详见（图表 No.2－...
