承插型盘扣式脚手架模板支撑体系方案剖析

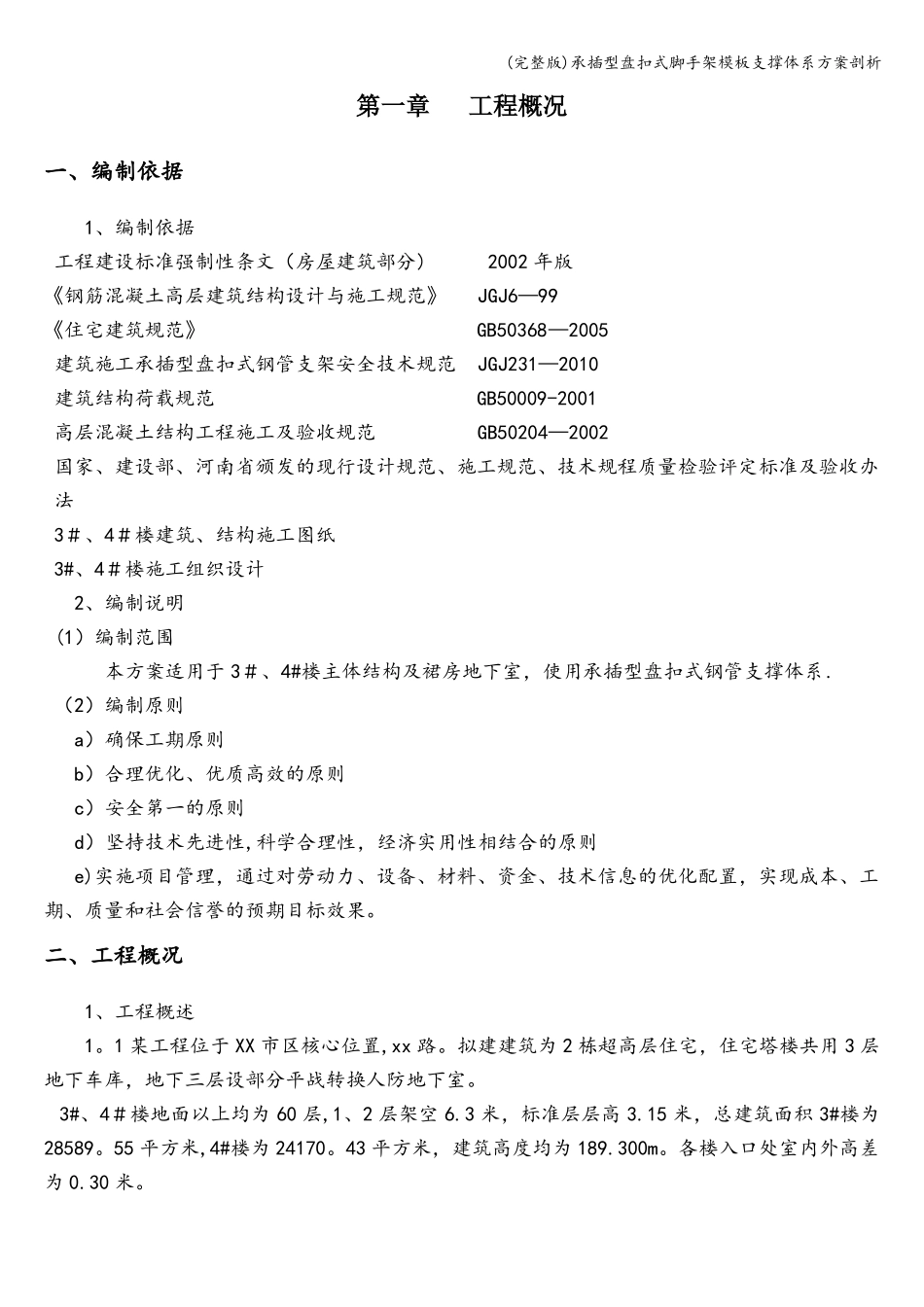

(完整版)承插型盘扣式脚手架模板支撑体系方案剖析第一章工程概况一、编制依据1、编制依据工程建设标准强制性条文（房屋建筑部分) 2002 年版《钢筋混凝土高层建筑结构设计与施工规范》 JGJ6—99《住宅建筑规范》 GB50368—2005建筑施工承插型盘扣式钢管支架安全技术规范 JGJ231—2010建筑结构荷载规范 GB50009-2001高层混凝土结构工程施工及验收规范 GB50204—2002国家、建设部、河南省颁发的现行设计规范、施工规范、技术规程质量检验评定标准及验收办法3＃、4＃楼建筑、结构施工图纸3#、4＃楼施工组织设计 2、编制说明(1）编制范围本方案适用于 3＃、4#楼主体结构及裙房地下室，使用承插型盘扣式钢管支撑体系.（2）编制原则 a）确保工期原则 b）合理优化、优质高效的原则c）安全第一的原则d）坚持技术先进性,科学合理性，经济实用性相结合的原则e)实施项目管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。二、工程概况1、工程概述1。1 某工程位于 XX 市区核心位置,xx 路。拟建建筑为 2 栋超高层住宅，住宅塔楼共用 3 层地下车库，地下三层设部分平战转换人防地下室。3#、4＃楼地面以上均为 60 层,1、2 层架空 6.3 米，标准层层高 3.15 米，总建筑面积 3#楼为28589。55 平方米,4#楼为 24170。43 平方米，建筑高度均为 189.300m。各楼入口处室内外高差为 0.30 米。(完整版)承插型盘扣式脚手架模板支撑体系方案剖析 2、承插型盘扣式支撑体系的选择拟采用承插型盘扣式支撑体系进行钢筋混凝土模板的浇筑支撑 ,承插型盘扣式支架式一种高度灵活的多功能支撑架，以立杆部件为基础，立杆上配置圆盘。每个圆盘上设置有 4 个孔，以便连接其他部件，使整个结构牢固稳定.盘扣式支架具有承载力大、稳定性好、零部件安装便捷、安全性好、耐久性好，可适应变化复杂的截面以及可适用吊车整体吊装的特点，在本工程中应用不但可以节约成本还可以加快使用进度，节约木材，可以取得良好的经济效益和社会效益。3、工程设计情况3.1、建筑设计情况地下车库面积：30000m，建筑层数:地下 3 层，负三层为部分人防,使用功能：小型车汽车库及设备用房,车库防火类型：Ⅱ类，结构类型:框架剪力墙，抗震设防烈度：七度。使用年限：50 年。耐火等级：车库一级。车库地平相对于绝对标高为：100。。车库区域内底板采用 C35 砼,抗渗等级为 P8，内墙采用 C30 砼,外墙采用 C40...
