投影与三视图单元过关测试AB卷,含答案

投影与三视图单元过关测试AB卷,含答案_第1页
1/9
投影与三视图单元过关测试AB卷,含答案_第2页
2/9
投影与三视图单元过关测试AB卷,含答案_第3页
3/9

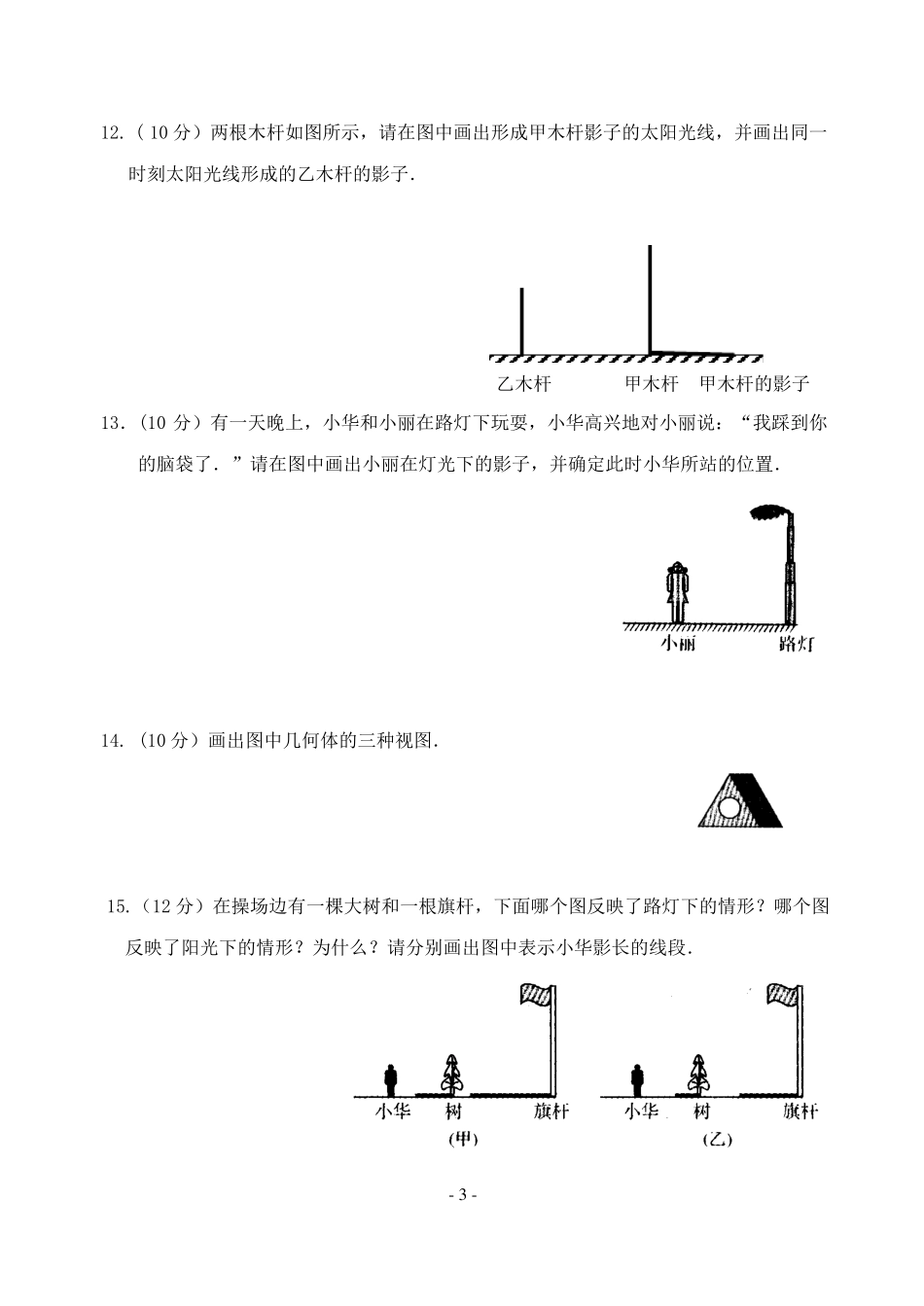

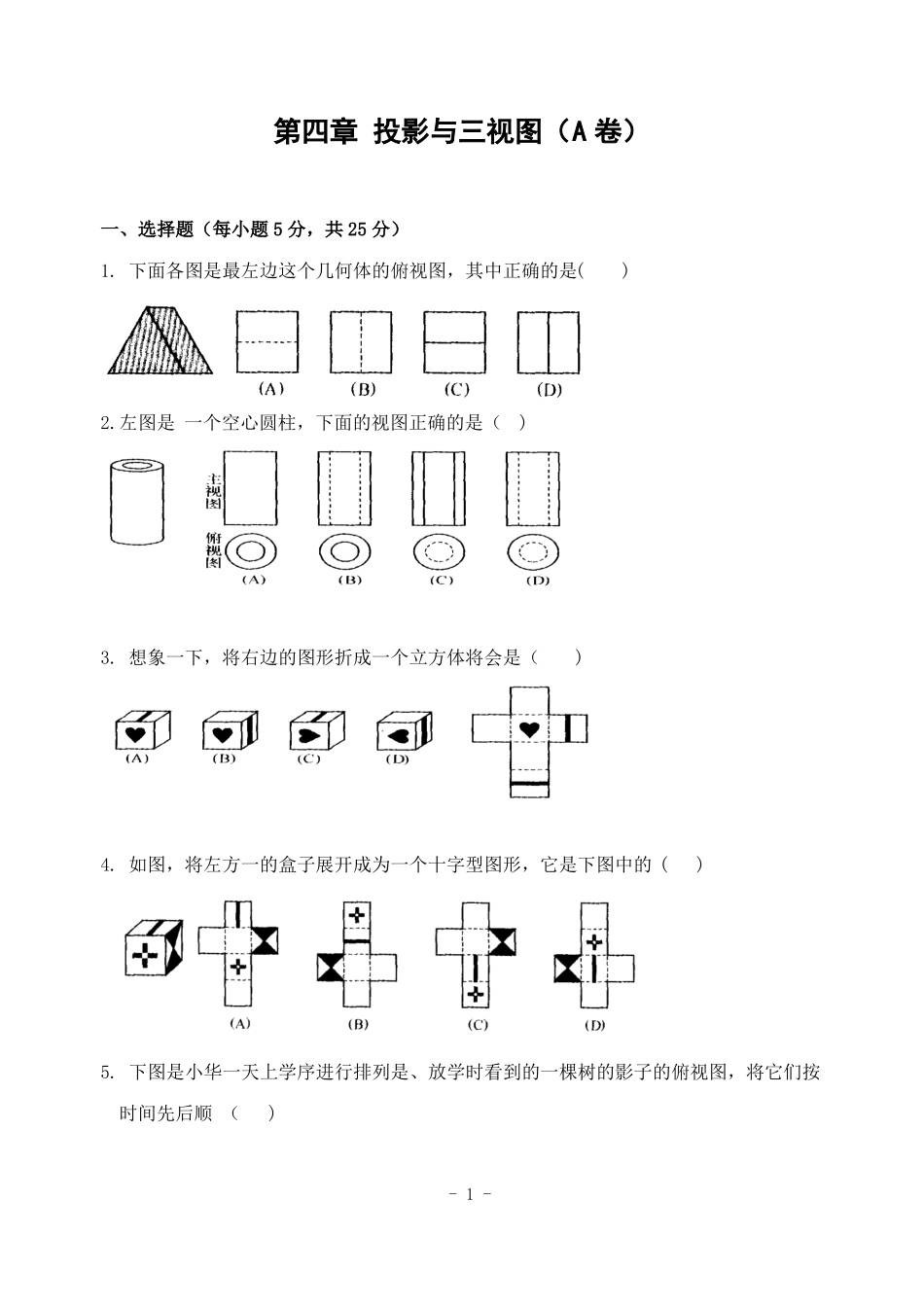

第四章 投影与三视图(A 卷)一、选择题(每小题 5 分,共 25 分)1. 下面各图是最左边这个几何体的俯视图,其中正确的是( )2.左图是 一个空心圆柱,下面的视图正确的是( )3. 想象一下,将右边的图形折成一个立方体将会是( )4. 如图,将左方一的盒子展开成为一个十字型图形,它是下图中的 ( )5. 下图是小华一天上学序进行排列是、放学时看到的一棵树的影子的俯视图,将它们按时间先后顺 ( )- 1 -A.( 4 ) ( I ) ( 3 ) ( 2 ) B.( 4 ) ( 3 ) ( l ) ( 2 )C.( 2 ) ( 3 ) ( 1 ) (4) D.( 2 ) ( l ) ( 3 ) ( 4 )二、填空题(每小题 5 分,共 25 分)6. 主视图和左视图完全相同的几何体有(写出两种) .7. 手电筒、路灯和台灯的光线可以看成是从一点发出的,像这样的光线所形成的投影称为 .8. 如图是某几何体的三种视图,则该几何体是 .9. 如图是某几何体的三种视图,则该几何体是 .10. 如图是某几何体的主视图、俯视图,则组成该几何体最多需块小立方块,最少需块小立方块.三、解答题(共 50 分)11. ( 8 分)添线补全下面物体的三种视图:- 2 -12. ( 10 分)两根木杆如图所示,请在图中画出形成甲木杆影子的太阳光线,并画出同一时刻太阳光线形成的乙木杆的影子.乙木杆甲木杆甲木杆的影子13.(10 分)有一天晚上,小华和小丽在路灯下玩耍,小华高兴地对小丽说:“我踩到你的脑袋了.”请在图中画出小丽在灯光下的影子,并确定此时小华所站的位置.14. (10 分)画出图中几何体的三种视图.15.(12 分)在操场边有一棵大树和一根旗杆,下面哪个图反映了路灯下的情形?哪个图反映了阳光下的情形?为什么?请分别画出图中表示小华影长的线段.- 3 -参 考 答案- 4 -第四章 投影与三视图(B 卷)一、选择题(每小题 3 分、共 24 分)1.在同一时刻的阳光下,小明的影子比小强的影子长,那么在同一路灯下A.小明的影子比小强的影子长; B.小明的影子比小强的影子短;C.小明的影子和小强的影子一样长; D.无法判断谁的影子长2.下图是由一些相同的小正方体构成的儿何体的三视图 . 这些相同的小正方体的个数是( )A. 4 个 B. 5 个 C. 6 个 D.7 个3.棱长是 1cm 的小立方体组成如图所示的几何体,那么这个儿何体的表面积是( )A. 36cm2 B. 33cm2 C. 30cm2 D. 27cm24.有 14 个边长为 1m 的正方体,一个画家在地面上把它们...
