抗滑桩技术交底

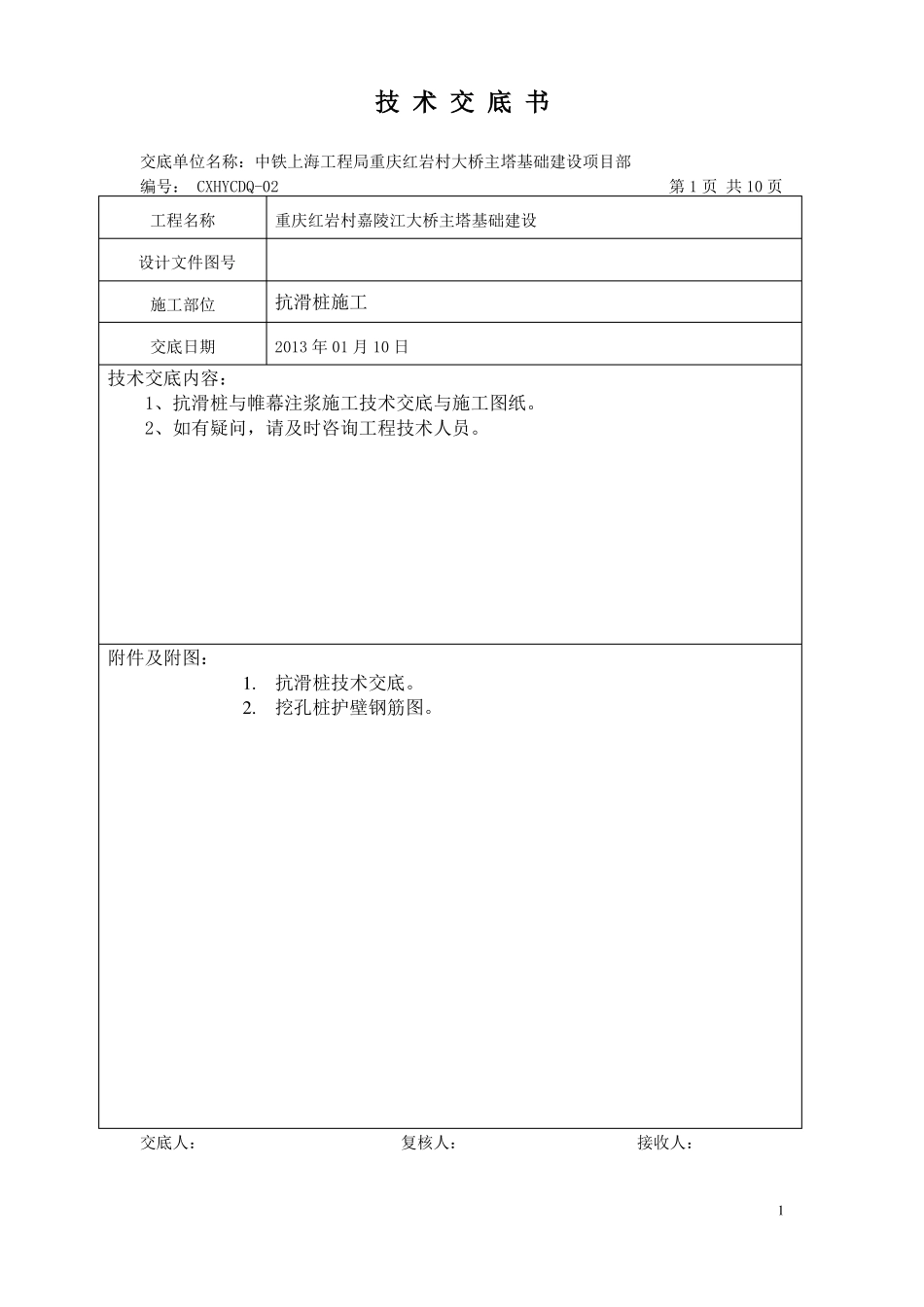

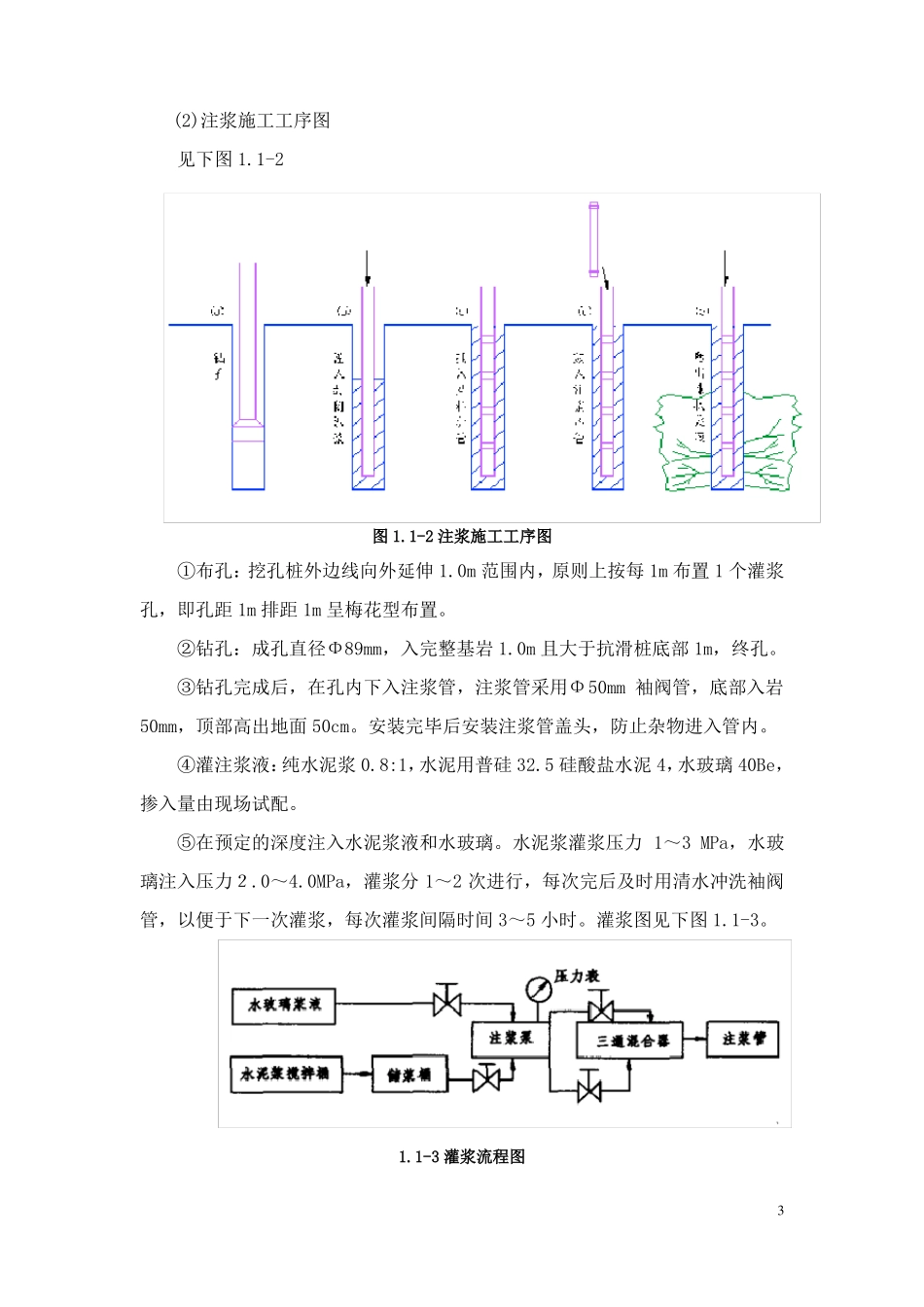

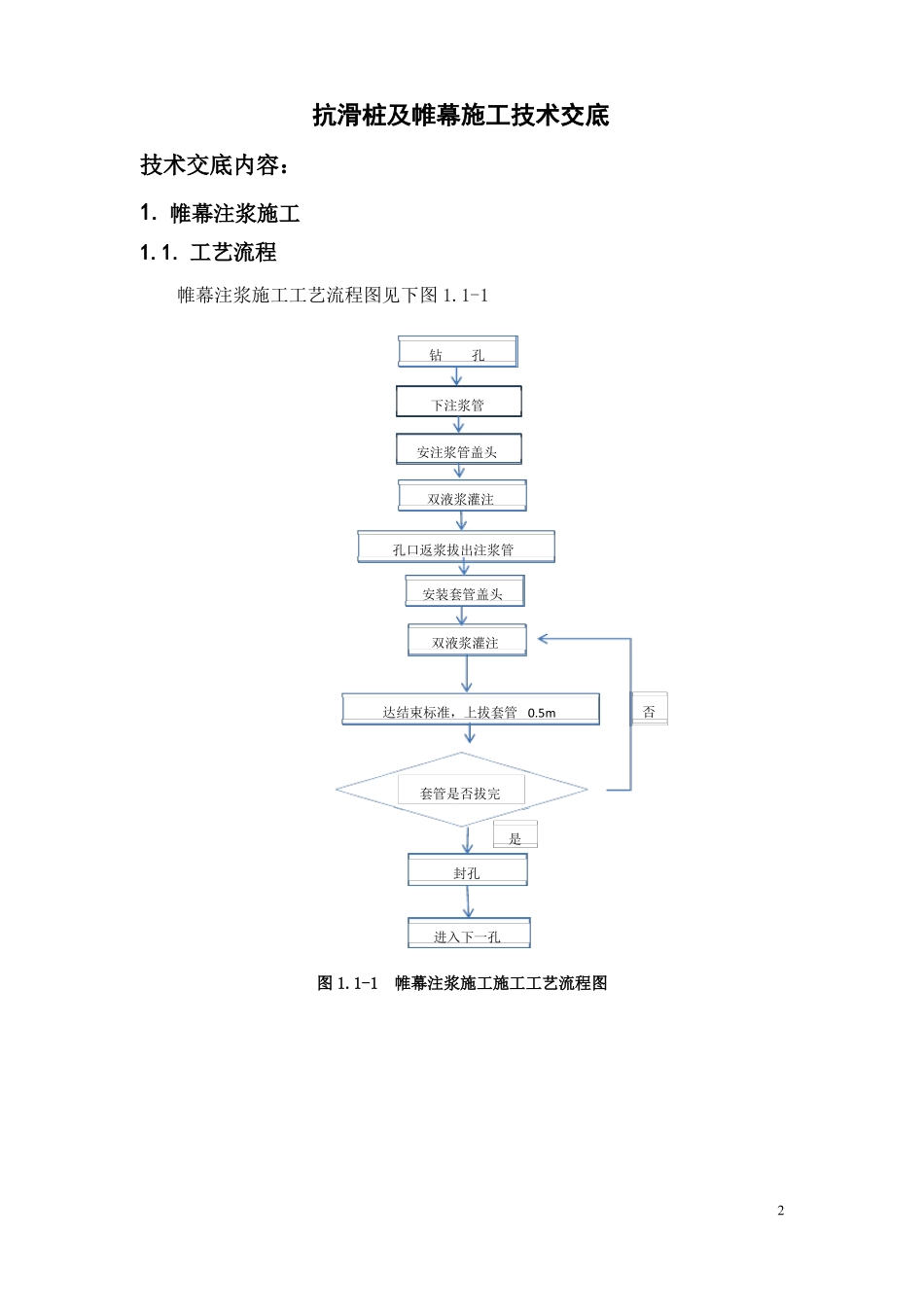

技 术 交 底 书交底单位名称：中铁上海工程局重庆红岩村大桥主塔基础建设项目部编号： CXHYCDQ-02工程名称设计文件图号施工部位交底日期第 1 页 共 10 页重庆红岩村嘉陵江大桥主塔基础建设抗滑桩施工2013 年 01 月 10 日技术交底内容：1、抗滑桩与帷幕注浆施工技术交底与施工图纸。2、如有疑问，请及时咨询工程技术人员。附件及附图：1.抗滑桩技术交底。2.挖孔桩护壁钢筋图。交底人：复核人：接收人：1抗滑桩及帷幕施工技术交底技术交底内容：1. 帷幕注浆施工1.1. 工艺流程帷幕注浆施工工艺流程图见下图 1.1-1钻孔下注浆管安注浆管盖头双液浆灌注孔口返浆拔出注浆管安装套管盖头双液浆灌注达结束标准，上拔套管 0.5m否套管是否拔完是封孔进入下一孔图 1.1-1帷幕注浆施工施工工艺流程图2(2)注浆施工工序图见下图 1.1-2图 1.1-2 注浆施工工序图①布孔：挖孔桩外边线向外延伸 1.0m 范围内，原则上按每 1m 布置 1 个灌浆孔，即孔距 1m 排距 1m 呈梅花型布置。②钻孔：成孔直径Φ89mm，入完整基岩 1.0m 且大于抗滑桩底部 1m，终孔。③钻孔完成后，在孔内下入注浆管，注浆管采用Φ50mm 袖阀管，底部入岩50mm，顶部高出地面 50cm。安装完毕后安装注浆管盖头，防止杂物进入管内。④灌注浆液：纯水泥浆 0.8:1，水泥用普硅 32.5 硅酸盐水泥 4，水玻璃 40Be，掺入量由现场试配。⑤在预定的深度注入水泥浆液和水玻璃。水泥浆灌浆压力 1～3 MPa，水玻璃注入压力２.0～4.0MPa，灌浆分 1～2 次进行，每次完后及时用清水冲洗袖阀管，以便于下一次灌浆，每次灌浆间隔时间 3～5 小时。灌浆图见下图 1.1-3。1.1-3 灌浆流程图3⑤施工顺序：先进行外围周边孔的灌注，灌浆由外向内，由稀至密进行；⑥终灌标准：地基不隆起的情况下，每延米耗用水泥量 10～15 包水泥。2. 抗滑桩施工2.1. 工艺流程抗滑桩施工工艺流程图见下图 2.1-4放线定桩位高程开挖第一节桩孔土方支护壁模板、放附加钢筋浇注第一节护壁砼检查桩（中心）轴线、标高架设垂直运输架安装提升设备、通风机等开挖第二节桩孔土方拆第一节支护模板、支第二节模板、放附加钢筋浇注第二节护壁砼检查桩（中心）轴线、标高逐层往下循环作业到设计持力层后进行扩底对桩孔全面验收调放钢筋笼排除孔底积水浇注桩身砼2.1-4抗滑桩施工工艺流程2.2. 施工工艺①熟悉设计图纸，掌握挖孔桩的结构形式及基础埋深，地形、地貌和水文情况等。4②平整场地，清除坡面危石...
