抗震支架安装方案

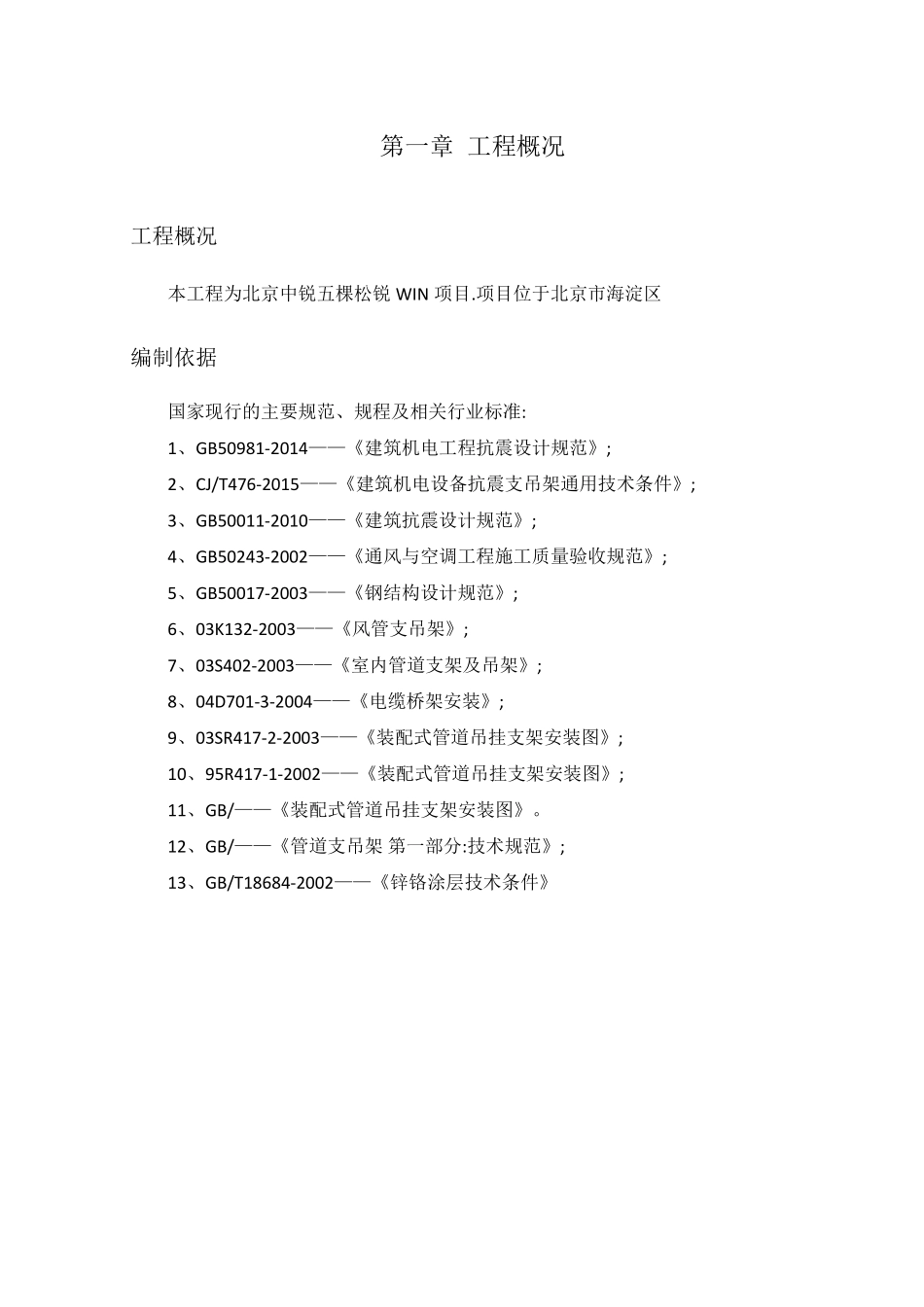

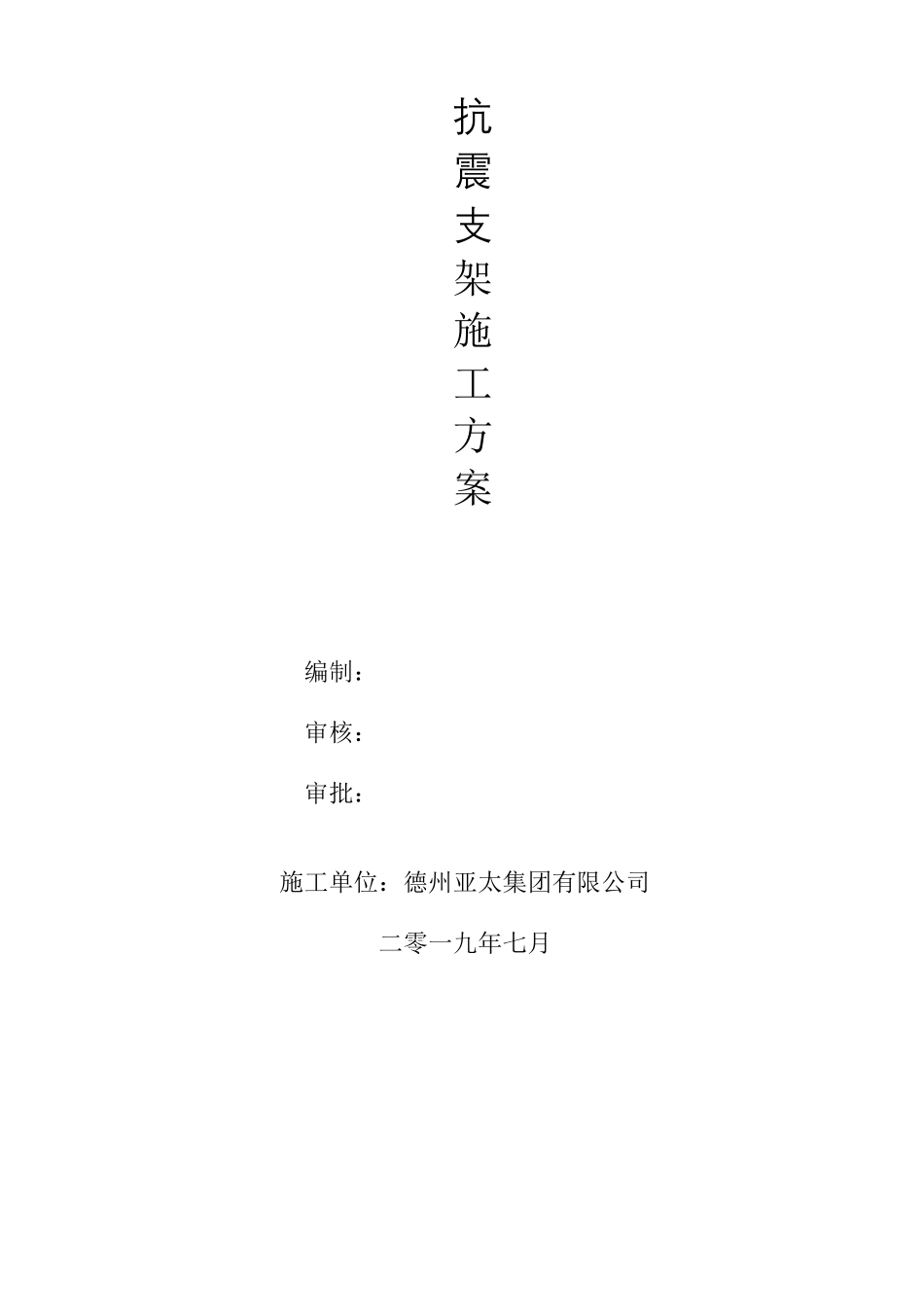

抗 震 支 架 安 装 方 案 ( 总 1 3 页 )本页仅作为文档封面，使用时可以删除 This document is for reference only-rar21year.March抗震支架施工方案编制：审核：审批：施工单位：德州亚太集团有限公司二零一九年七月第一章 工程概况工程概况本工程为北京中锐五棵松锐 WIN 项目.项目位于北京市海淀区编制依据国家现行的主要规范、规程及相关行业标准:1、GB50981-2014——《建筑机电工程抗震设计规范》;2、CJ/T476-2015——《建筑机电设备抗震支吊架通用技术条件》;3、GB50011-2010——《建筑抗震设计规范》;4、GB50243-2002——《通风与空调工程施工质量验收规范》;5、GB50017-2003——《钢结构设计规范》;6、03K132-2003——《风管支吊架》;7、03S402-2003——《室内管道支架及吊架》;8、04D701-3-2004——《电缆桥架安装》;9、03SR417-2-2003——《装配式管道吊挂支架安装图》;10、95R417-1-2002——《装配式管道吊挂支架安装图》;11、GB/——《装配式管道吊挂支架安装图》。12、GB/——《管道支吊架 第一部分:技术规范》;13、GB/T18684-2002——《锌铬涂层技术条件》第二章 施工组织及部署1、认真审核、熟悉施工图纸，做好图纸会审。2、对施工班组进行有针对性的技术、安全交底。3、根据工程实际情况划分施工区域，并以此为依据确定劳动力， 具体细化到每道工序的作业部位及作业时间。4、根据工程的需要选派熟练工人；特殊工种操作人员须持证上岗。5、劳动力使用计划：8-15 人；6、施工投入机具设备：脚手架、手枪钻、电锤、电动扳手、切割机、卷尺、电线插板等。机具数量根据现场实际情况及工期要求调整。7、安装流程：施工准备→材料、设备及部件检验→现场确定施工位置→材料进场→材料报验→照安装说明组装部件→打样→验收合格→下料→安装→调试稳固→交付验收。第三章 施工工序及主要施工工艺1、施工工序：定点---测量----下料---吊点锚栓安装---垂直向 吊杆安装---加劲装置安装---管束（风管、桥架的 C 型槽钢横担） 安装 侧向、纵向支撑安装及固定；上一道工序完成经自检合格后方可进入下道工序。2、安装要求：1）所有支架安装应保持垂直，整齐牢固，无歪斜，侧向、纵向支撑安装角度不得超出 45°（±15°）范围；2）支架安装要根据施工布点图确定正确的安装位置，确保抗震支架间的距离符合规范要求；3、施工工艺和质量控制流程 1.根据现场需约束的管道准确下料；2.按照支架设计节点图选择零配件；3...
