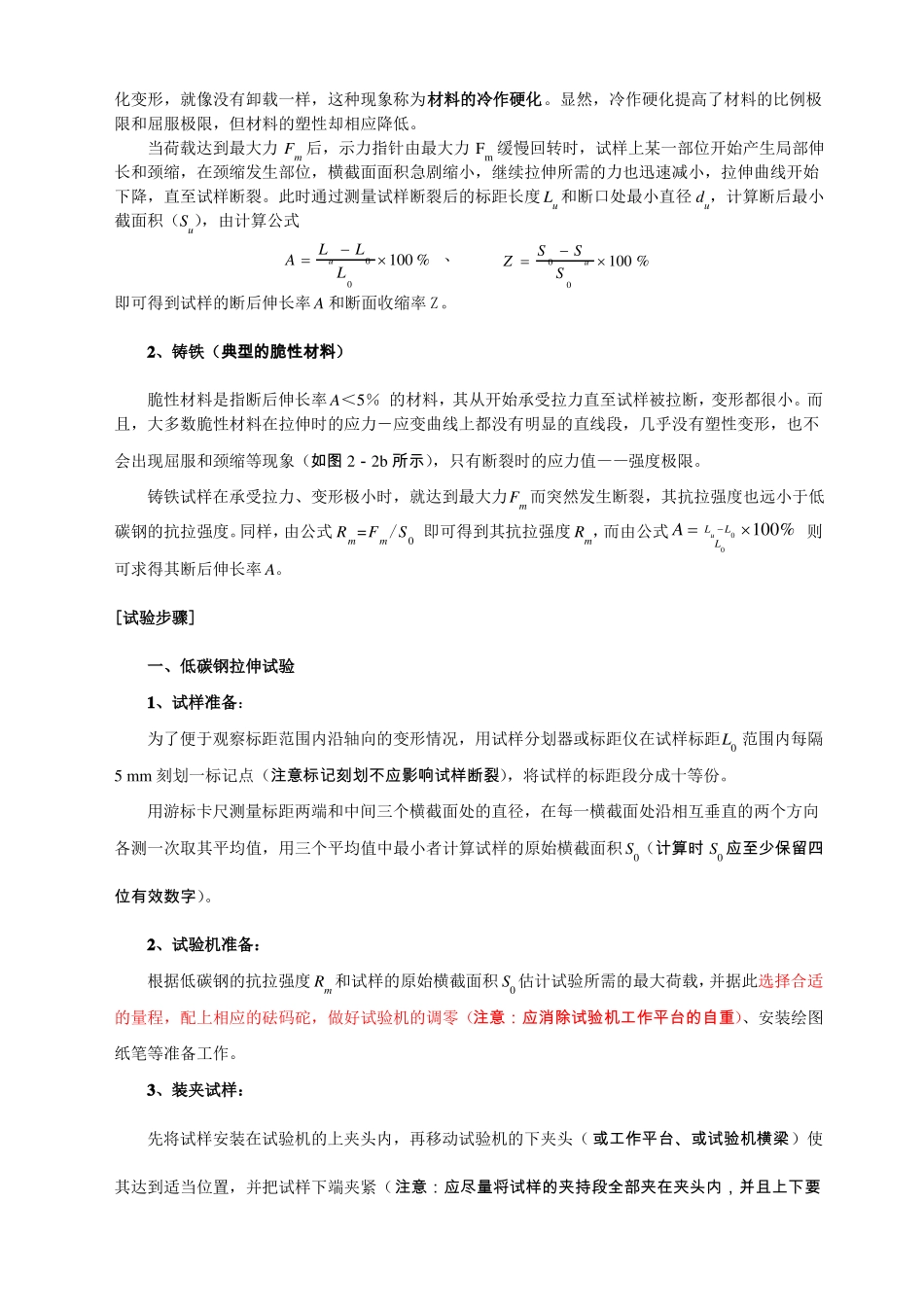

金属材料的室温拉伸试验[实验目的]1、测定低碳钢的屈服强度 REh 、ReL 及 Re 、抗拉强度 Rm 、断后伸长率 A 和断面收缩率 Z 。2、测定铸铁的抗拉强度 Rm 和断后伸长率 A。3、观察并分析两种材料在拉伸过程中的各种现象（包括屈服、强化、冷作硬化和颈缩等现象），并绘制拉伸图。4、比较低碳钢（塑性材料）与铸铁（脆性材料）拉伸机械性能的特点。[使用设备]万能试验机、游标卡尺、试样分划器或钢筋标距仪[试样]本试验采用经机加工的直径 d =10 mm 的圆形截面比例试样，其是根据国家试验规范的规定进行加工的。它有夹持、过渡和平行三部分组成（见图 2－1），它的夹持部分稍大，其形状和尺寸应根据试样大小、材料特性、试验目的以及试验机夹具的形状和结构设计，但必须保证轴向的拉伸力。其夹持部分的长度至少应为楔形夹具长度的 3/4（试验机配有各种夹头，对于圆形试样一般采用楔形夹板夹头，夹板表面制成凸纹，以便夹牢试样）。机加工带图 2－1机加工的圆截面拉伸试样头试样的过渡部分是圆角，与平行部分光滑连接，以保证试样破坏时断口在平行部分。平行部分的长度 Lc 按现行国家标准中的规定取 Lo+d ，Lo 是试样中部测量变形的长度，称为原始标距。[实验原理]按我国目前执行的国家 GB/T 228—2002 标准——《金属材料室温拉伸试验方法》的规定，在室温 10℃～35℃的范围内进行试验。将试样安装在试验机的夹头中，然后开动试验机，使试样受到缓慢增加的拉力（应根据材料性能和试验目的确定拉伸速度），直到拉断为止，并利用试验机的自动绘图装置绘出材料的拉伸图（图2－2 所示）。应当指出，试验机自动绘图装置绘出的拉伸变形 ΔL 主要是整个试样（不只是标距部分）的伸长，还包括机器的弹性变形和试样在夹头中的滑动等因素。由于试样开始受力时，头部在夹头内的滑动较大，故绘出的拉伸图最初一段是曲线。（a）低碳钢拉伸曲线图（b）铸铁拉伸曲线图图 2－2由试验机绘图装置绘出的拉伸曲线图1、低碳钢（典型的塑性材料）当拉力较小时，试样伸长量与力成正比增加，保持直线关系，拉力超过 FP 后拉伸曲线将由直变曲。保持直线关系的最大拉力就是材料比例极限的力值FP 。在 FP 的上方附近有一点是 Fc，若拉力小于 Fc 而卸载时，卸载后试样立刻恢复原状，若拉力大于Fc 后再卸载，则试件只能部分恢复，保留的残余变形即为塑性变形，因而 Fc 是代表材料弹性极限的力值。当拉力增加到一定程度时，试验机的示...
