拌合站安装方案

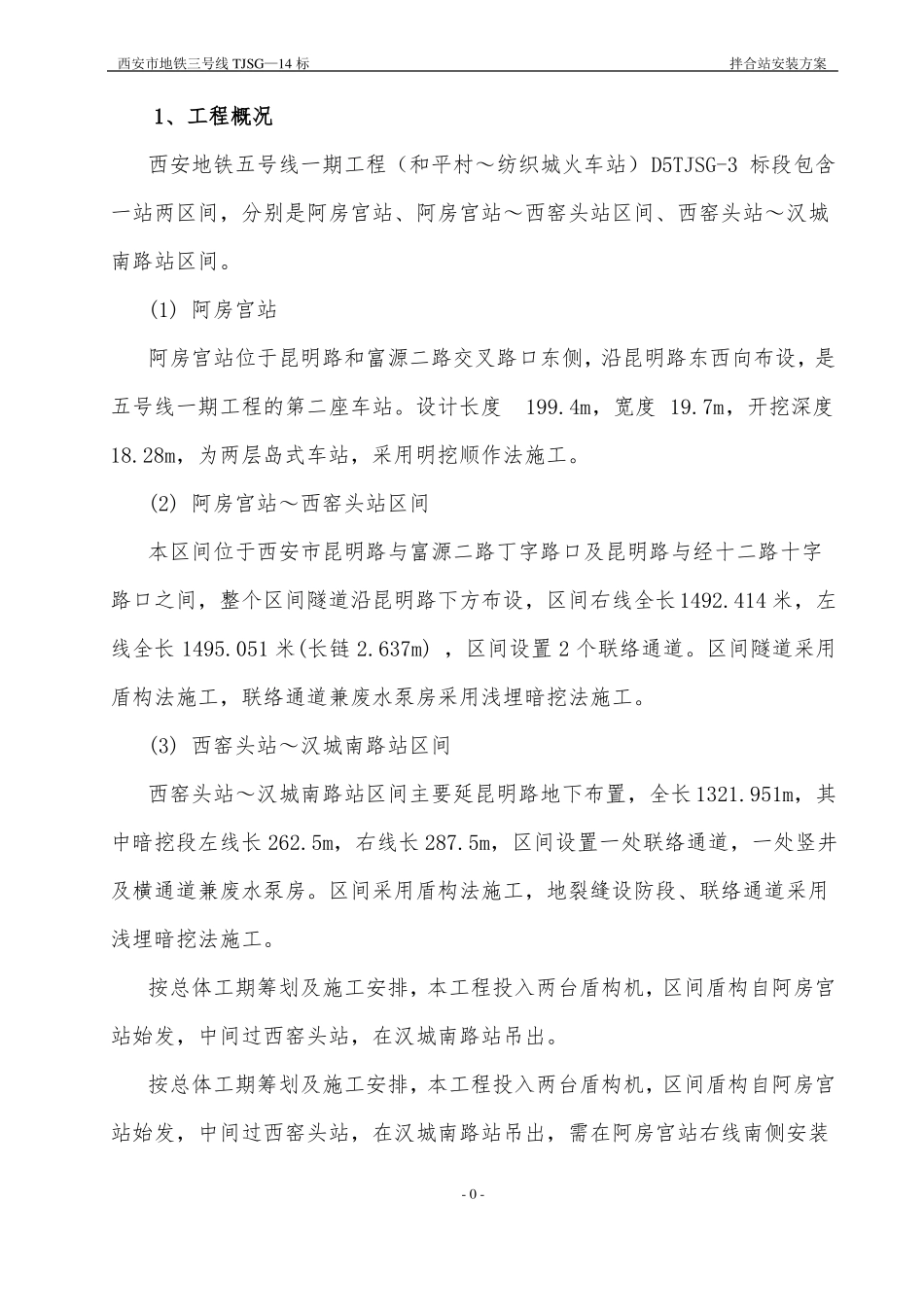

西安市地铁三号线 TJSG—14 标拌合站安装方案1、工程概况西安地铁五号线一期工程（和平村～纺织城火车站）D5TJSG-3 标段包含一站两区间，分别是阿房宫站、阿房宫站～西窑头站区间、西窑头站～汉城南路站区间。(1) 阿房宫站阿房宫站位于昆明路和富源二路交叉路口东侧，沿昆明路东西向布设，是五号线一期工程的第二座车站。设计长度199.4m，宽度 19.7m，开挖深度18.28m，为两层岛式车站，采用明挖顺作法施工。(2) 阿房宫站～西窑头站区间本区间位于西安市昆明路与富源二路丁字路口及昆明路与经十二路十字路口之间，整个区间隧道沿昆明路下方布设，区间右线全长1492.414 米，左线全长 1495.051 米(长链 2.637m) ，区间设置 2 个联络通道。区间隧道采用盾构法施工，联络通道兼废水泵房采用浅埋暗挖法施工。(3) 西窑头站～汉城南路站区间西窑头站～汉城南路站区间主要延昆明路地下布置，全长 1321.951m，其中暗挖段左线长 262.5m，右线长 287.5m，区间设置一处联络通道，一处竖井及横通道兼废水泵房。区间采用盾构法施工，地裂缝设防段、联络通道采用浅埋暗挖法施工。按总体工期筹划及施工安排，本工程投入两台盾构机，区间盾构自阿房宫站始发，中间过西窑头站，在汉城南路站吊出。按总体工期筹划及施工安排，本工程投入两台盾构机，区间盾构自阿房宫站始发，中间过西窑头站，在汉城南路站吊出，需在阿房宫站右线南侧安装- 0 -西安市地铁三号线 TJSG—14 标拌合站安装方案一台拌合站。根据招投标，我单位选用 1 台带有自动计量系统的 JS500 型的拌合机。，本站采用 JS500 双卧轴强制式搅拌机作搅拌主机、PL1200 配料机作配料机构、SNC50A 水泥仓及建友Φ219×9 螺旋输送机作水泥储存及输送机构。2、主要技术参数及性能指标（1）主要性能参数生产率 25m3/h配套水泥仓 SNC50A（特殊定货）配套主机 JS500配套螺旋机建友Φ219×9（特殊定货）卸料高度 2.5m总功率 42.5kW（2）骨料配料系统，（PL1200 配料机）称量最大值 1500kg计量精度±2％储料斗容量 1×4000L称量斗容量 1200L皮带机功率 4kW配料周期≤60s（3）骨料提升系统料斗提升速度 18~21m/min料斗容积 1.32m3卷扬电机型号YEZ132S-4 （5.5kW）（4）搅拌系统搅拌电机型号 Y180M-4功率 18.5kW进料容量 1200L出料容量 750L骨料最大粒径（卵石/碎石） 80/60mm（5）供水系统潜水泵型号50DWB20-8A潜水泵功率 0.75kW- 1 -西安市地铁三号线 TJSG—14 标...
