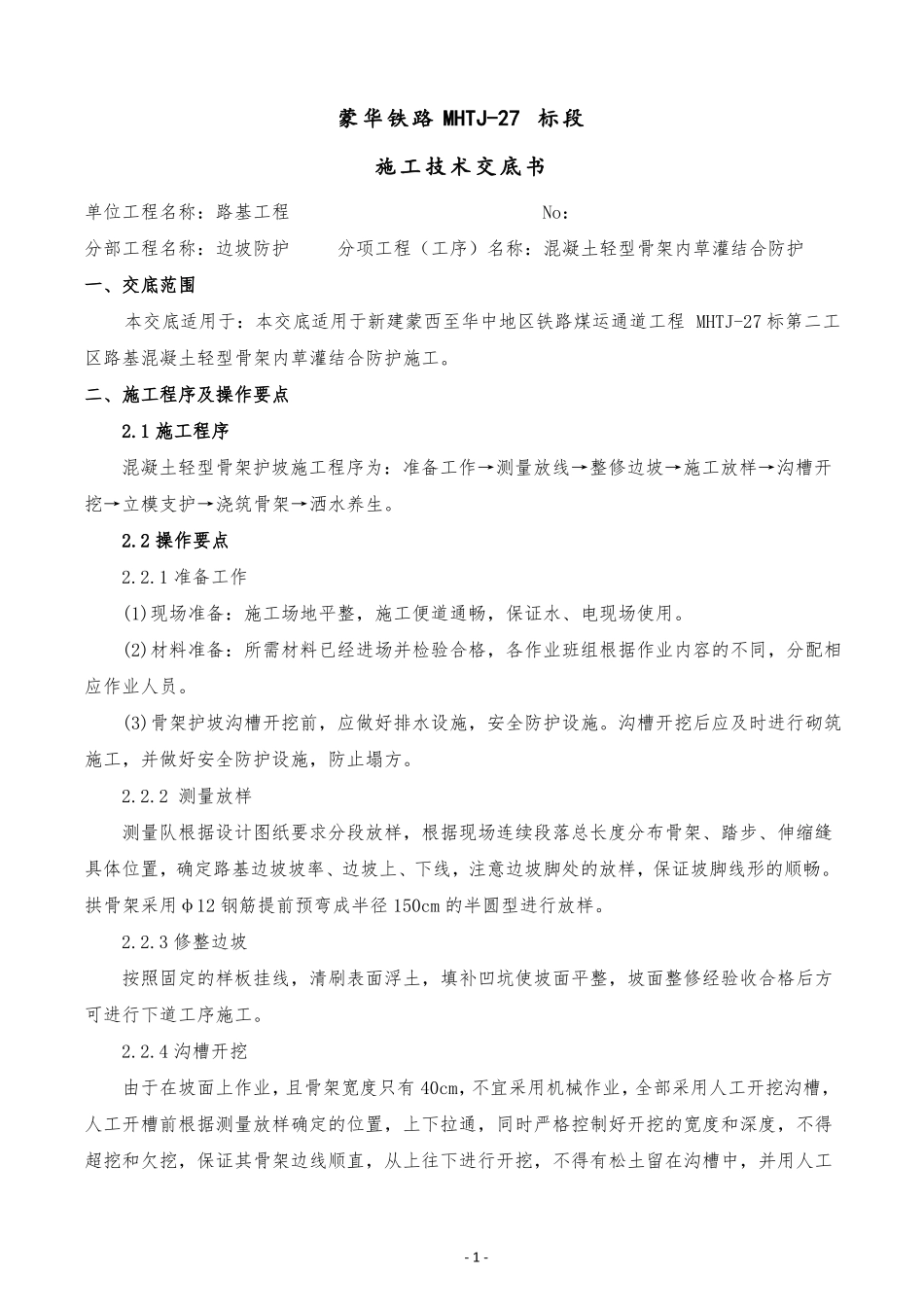

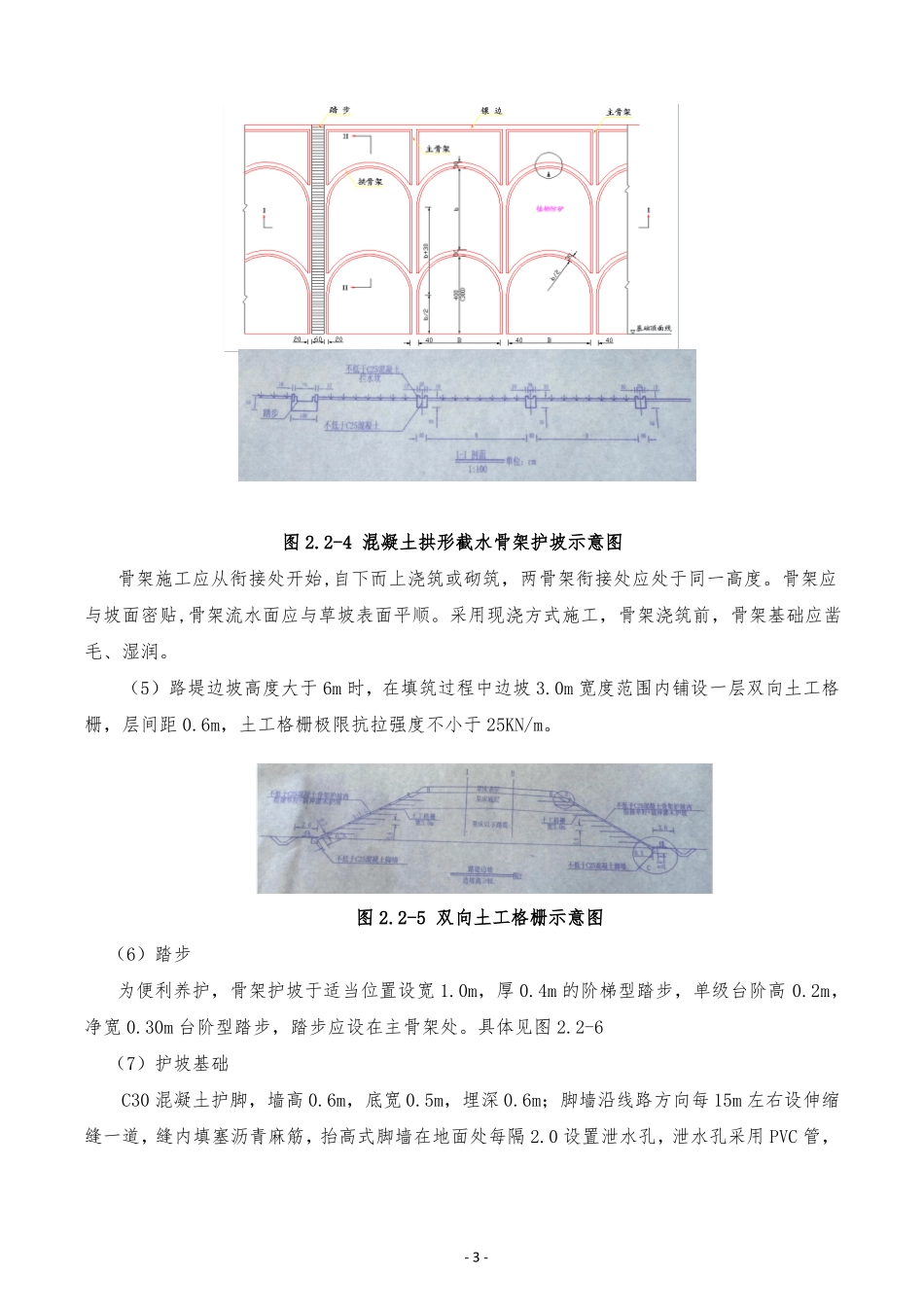

蒙华铁路 MHTJ-27 标段施工技术交底书单位工程名称：路基工程 No：分部工程名称：边坡防护分项工程（工序）名称：混凝土轻型骨架内草灌结合防护一、交底范围本交底适用于：本交底适用于新建蒙西至华中地区铁路煤运通道工程 MHTJ-27 标第二工区路基混凝土轻型骨架内草灌结合防护施工。二、施工程序及操作要点2.1 施工程序混凝土轻型骨架护坡施工程序为：准备工作→测量放线→整修边坡→施工放样→沟槽开挖→立模支护→浇筑骨架→洒水养生。2.2 操作要点2.2.1 准备工作(1)现场准备：施工场地平整，施工便道通畅，保证水、电现场使用。(2)材料准备：所需材料已经进场并检验合格，各作业班组根据作业内容的不同，分配相应作业人员。(3)骨架护坡沟槽开挖前，应做好排水设施，安全防护设施。沟槽开挖后应及时进行砌筑施工，并做好安全防护设施，防止塌方。2.2.2 测量放样测量队根据设计图纸要求分段放样，根据现场连续段落总长度分布骨架、踏步、伸缩缝具体位置，确定路基边坡坡率、边坡上、下线，注意边坡脚处的放样，保证坡脚线形的顺畅。拱骨架采用φ12 钢筋提前预弯成半径 150cm 的半圆型进行放样。2.2.3 修整边坡按照固定的样板挂线，清刷表面浮土，填补凹坑使坡面平整，坡面整修经验收合格后方可进行下道工序施工。2.2.4 沟槽开挖由于在坡面上作业，且骨架宽度只有 40cm，不宜采用机械作业，全部采用人工开挖沟槽，人工开槽前根据测量放样确定的位置，上下拉通，同时严格控制好开挖的宽度和深度，不得超挖和欠挖，保证其骨架边线顺直，从上往下进行开挖，不得有松土留在沟槽中，并用人工- 1 -拍打密实。一般根据施工能力及天气情况确定开挖长度，不得将开挖好的沟槽长时间晾置。2.2.5 镶边、边坡平台、骨架、踏步、结构尺寸（1）骨架与脚墙相接处设长 50cm 厚 30cm 宽 40cm 下镶边，见图 2.2-1。（2）骨架与拦水坎相接处设长 30cm 厚 30cm 宽 40cm 上镶边，见图 2.2-2。图 2.2-1 脚墙基础骨架主骨架相接图 2.2-2 拦水坎骨架主骨架相接（3）路堤边坡高度超过 6 米时，在边坡中部设 20cm 厚，不小于 2 米宽 C30 混凝土护坡平台，与骨架相接布置见图 2.2-3。图 2.2-3 边坡平台与骨架相接（4）骨架DK1474+690-DK1474+970路堤填高3-12.1m，路基填料为全风化泥质砂岩。骨架净距B=4m，主骨架宽 0.4m、厚 0.4m，拱骨架宽 0.3m、厚 0.3m。具体形状详见图 2.2-4。- 2 -图 2.2-4 混凝土拱形截水骨架...
