挂篮悬浇施工工法

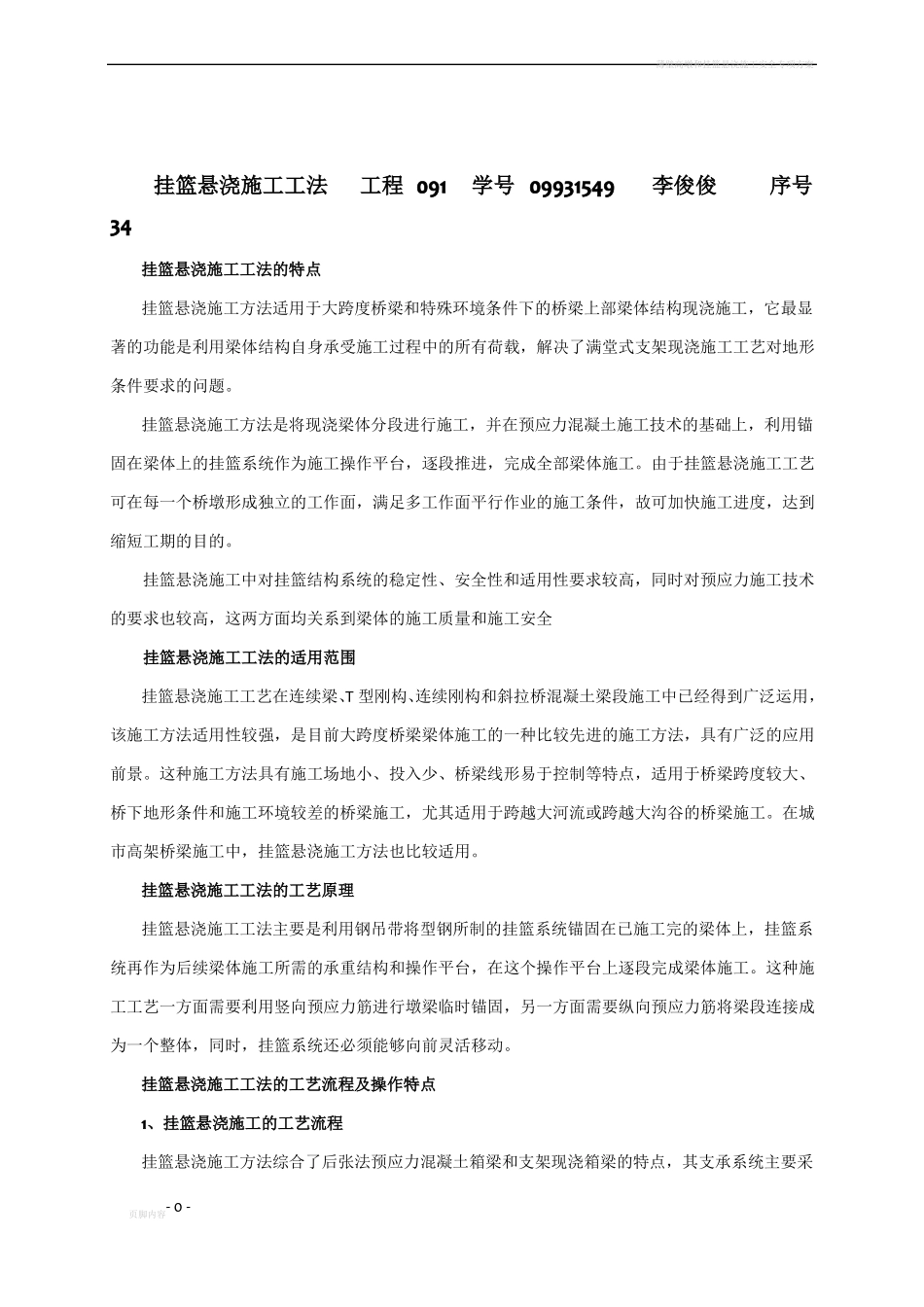

挂篮悬浇施工工法_第1页
1/11

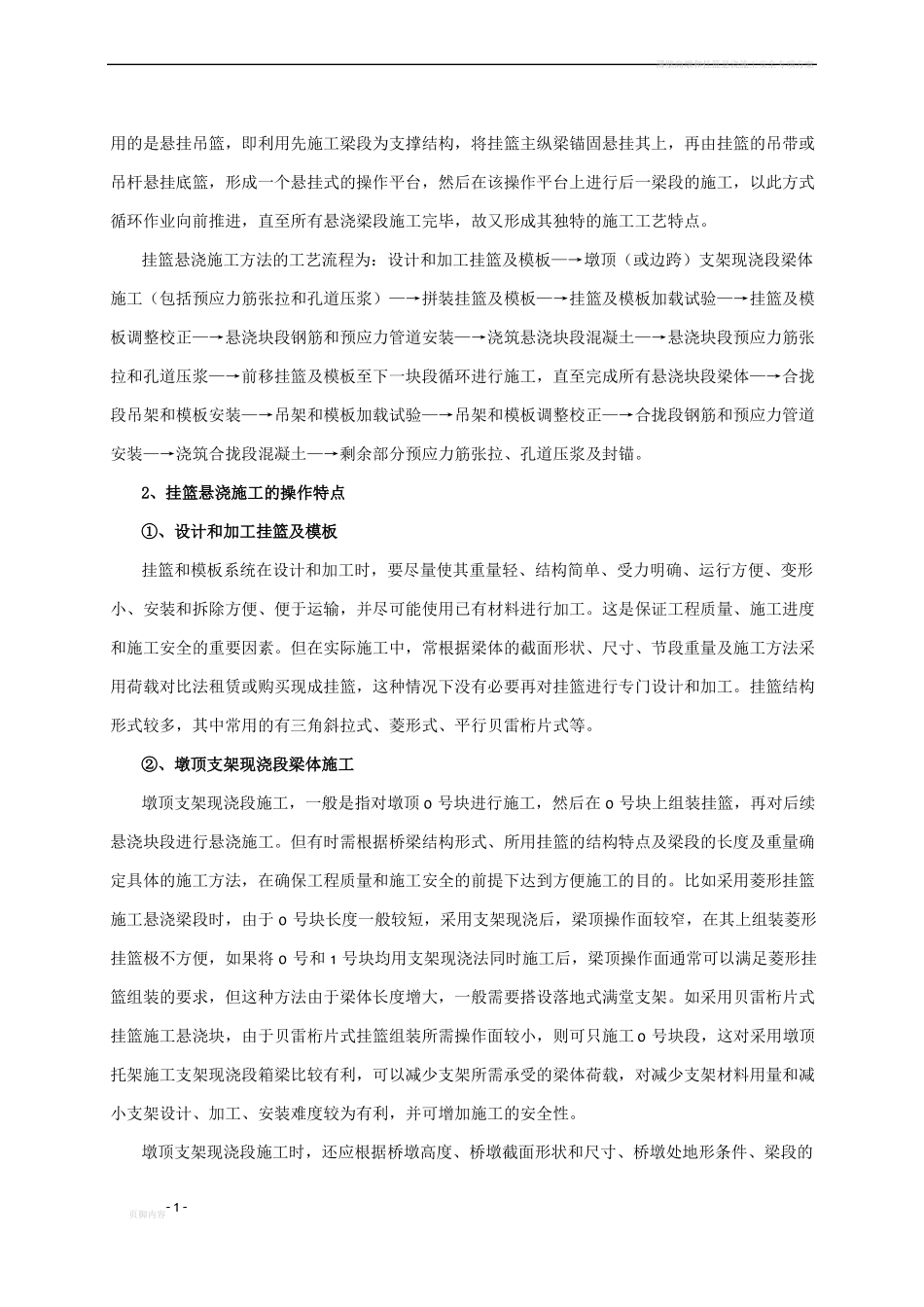

挂篮悬浇施工工法_第2页
2/11

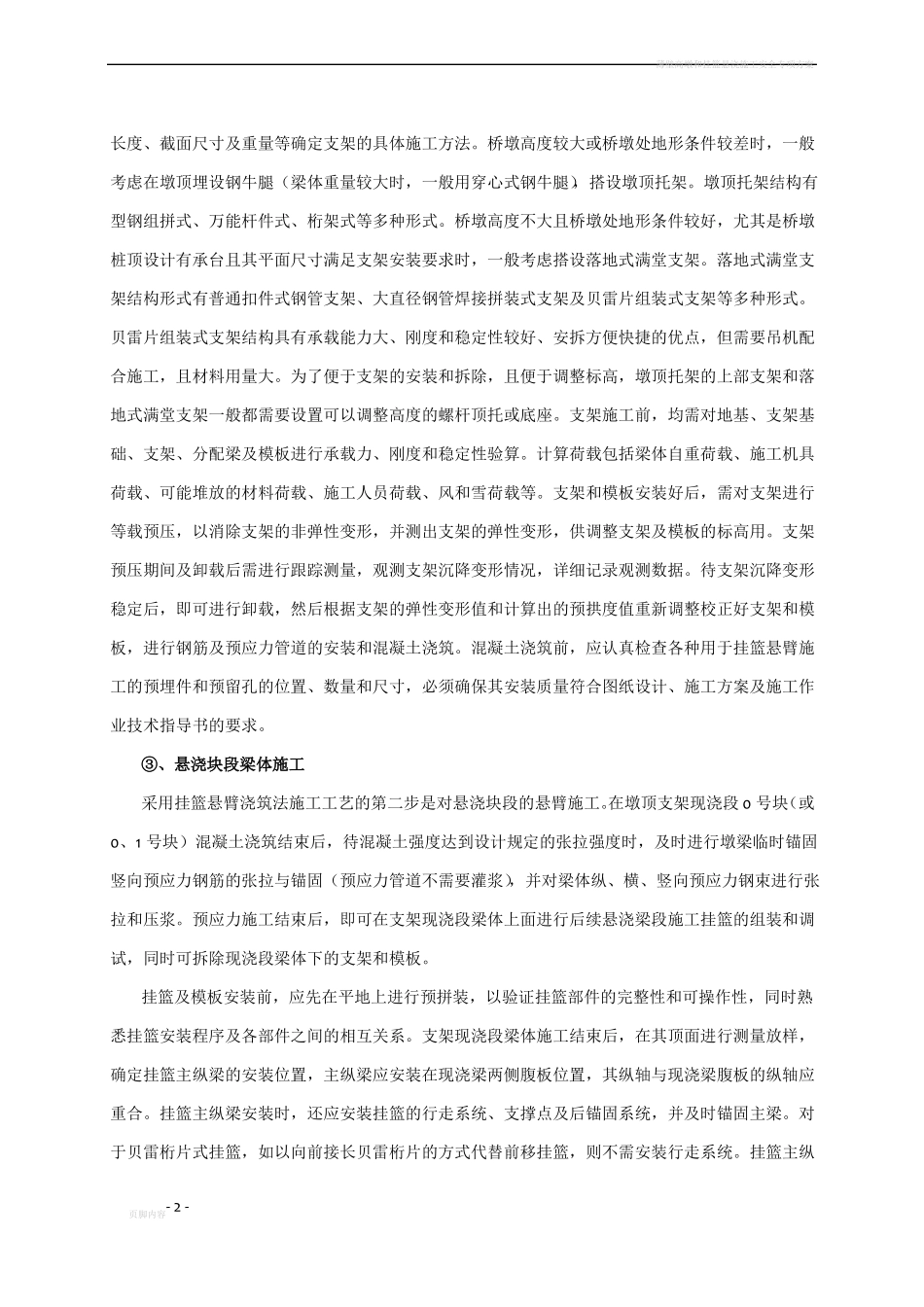

挂篮悬浇施工工法_第3页
3/11
薄壁高墩和挂篮悬浇施工安全专项方案挂篮悬浇施工工法工程 091学号 09931549李俊俊序号34挂篮悬浇施工工法的特点挂篮悬浇施工方法适用于大跨度桥梁和特殊环境条件下的桥梁上部梁体结构现浇施工,它最显著的功能是利用梁体结构自身承受施工过程中的所有荷载,解决了满堂式支架现浇施工工艺对地形条件要求的问题。挂篮悬浇施工方法是将现浇梁体分段进行施工,并在预应力混凝土施工技术的基础上,利用锚固在梁体上的挂篮系统作为施工操作平台,逐段推进,完成全部梁体施工。由于挂篮悬浇施工工艺可在每一个桥墩形成独立的工作面,满足多工作面平行作业的施工条件,故可加快施工进度,达到缩短工期的目的。挂篮悬浇施工中对挂篮结构系统的稳定性、安全性和适用性要求较高,同时对预应力施工技术的要求也较高,这两方面均关系到梁体的施工质量和施工安全挂篮悬浇施工工法的适用范围挂篮悬浇施工工艺在连续梁、T 型刚构、连续刚构和斜拉桥混凝土梁段施工中已经得到广泛运用,该施工方法适用性较强,是目前大跨度桥梁梁体施工的一种比较先进的施工方法,具有广泛的应用前景。这种施工方法具有施工场地小、投入少、桥梁线形易于控制等特点,适用于桥梁跨度较大、桥下地形条件和施工环境较差的桥梁施工,尤其适用于跨越大河流或跨越大沟谷的桥梁施工。在城市高架桥梁施工中,挂篮悬浇施工方法也比较适用。挂篮悬浇施工工法的工艺原理挂篮悬浇施工工法主要是利用钢吊带将型钢所制的挂篮系统锚固在已施工完的梁体上,挂篮系统再作为后续梁体施工所需的承重结构和操作平台,在这个操作平台上逐段完成梁体施工。这种施工工艺一方面需要利用竖向预应力筋进行墩梁临时锚固,另一方面需要纵向预应力筋将梁段连接成为一个整体,同时,挂篮系统还必须能够向前灵活移动。挂篮悬浇施工工法的工艺流程及操作特点1、挂篮悬浇施工的工艺流程挂篮悬浇施工方法综合了后张法预应力混凝土箱梁和支架现浇箱梁的特点,其支承系统主要采页脚内容- 0 -薄壁高墩和挂篮悬浇施工安全专项方案用的是悬挂吊篮,即利用先施工梁段为支撑结构,将挂篮主纵梁锚固悬挂其上,再由挂篮的吊带或吊杆悬挂底篮,形成一个悬挂式的操作平台,然后在该操作平台上进行后一梁段的施工,以此方式循环作业向前推进,直至所有悬浇梁段施工完毕,故又形成其独特的施工工艺特点。挂篮悬浇施工方法的工艺流程为:设计和加工挂篮及模板—→墩顶(或边跨)支架现浇段梁体施工(包括预应力筋张拉和孔道压浆...
