挂网锚喷支护施工方案

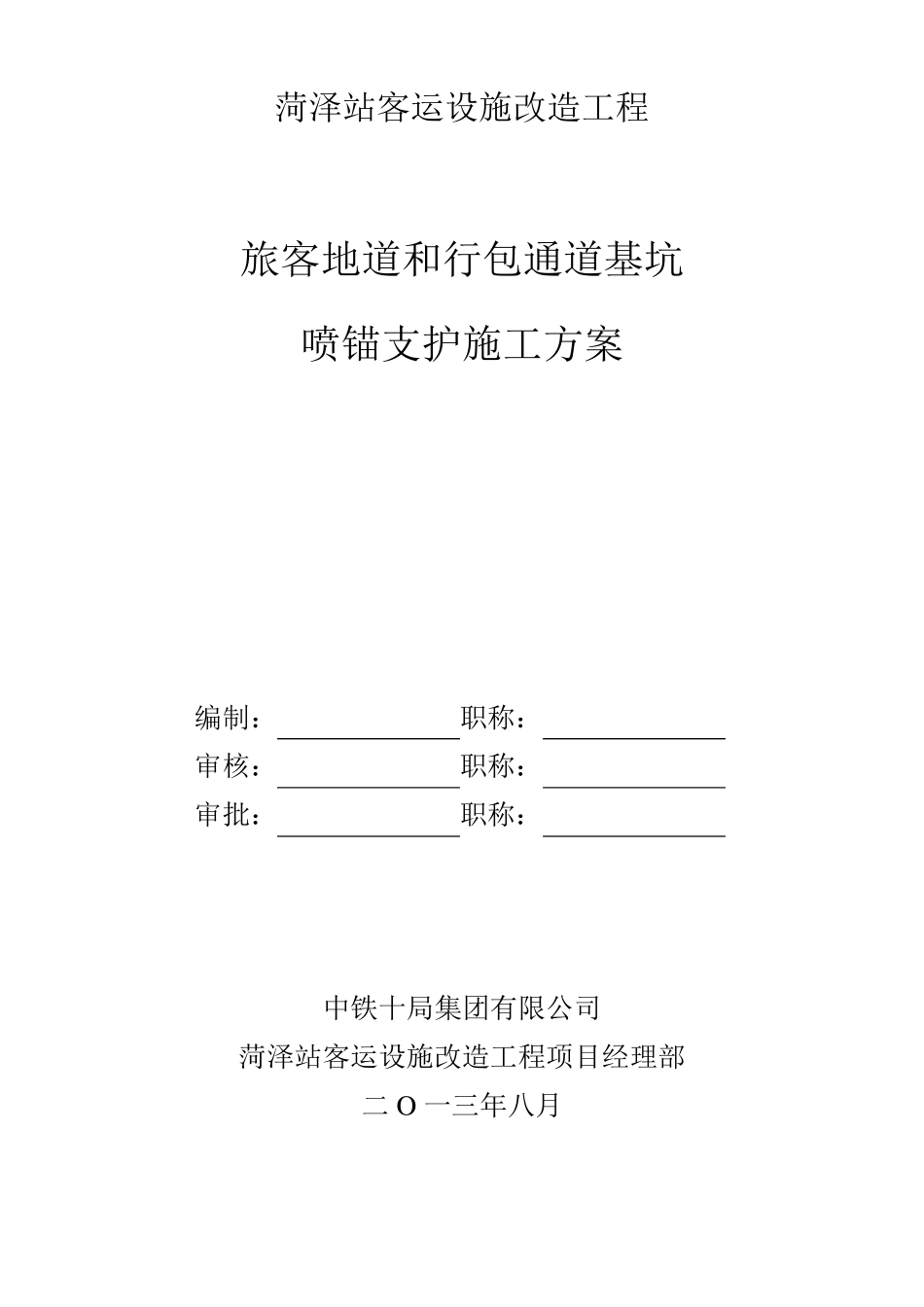

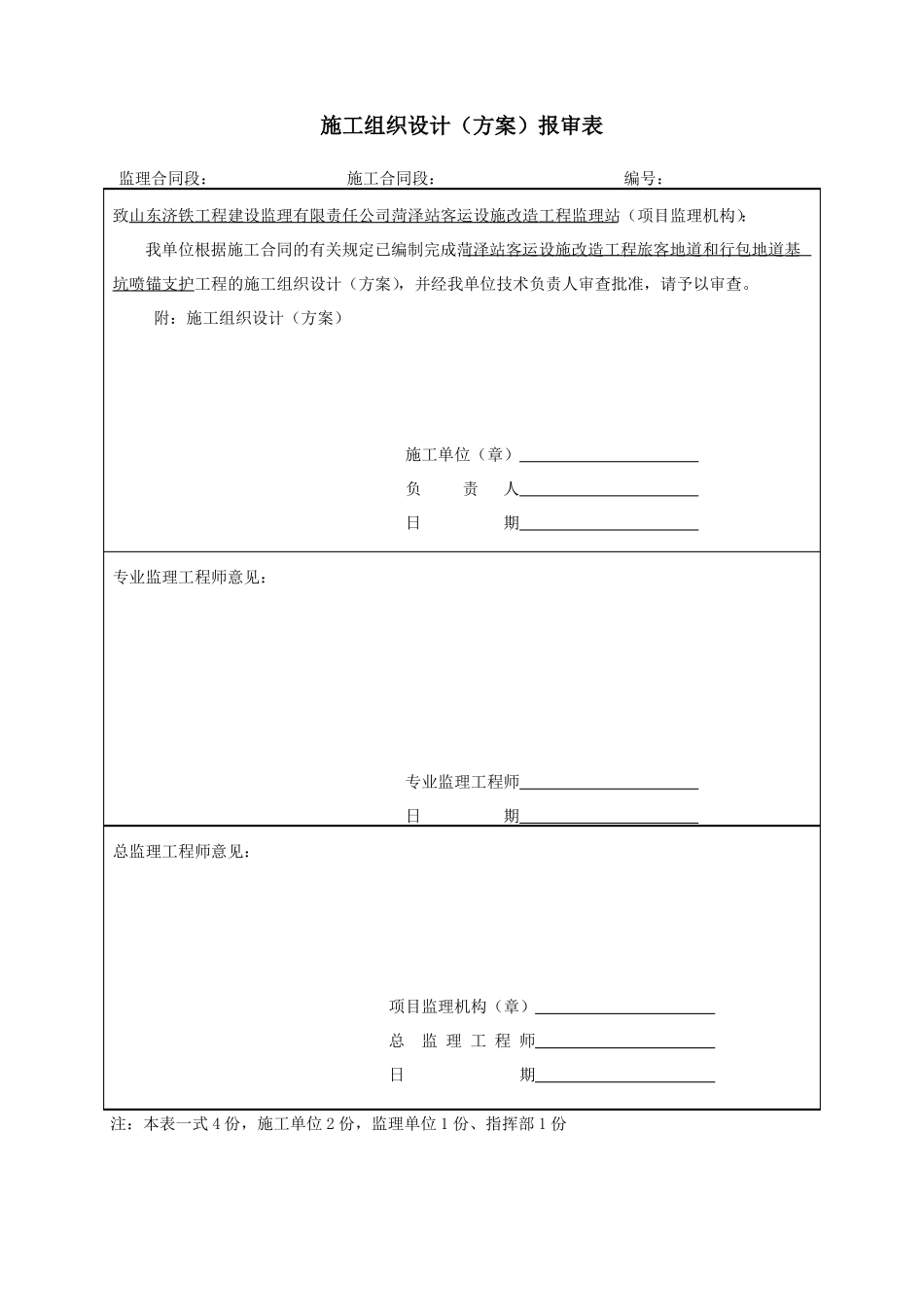

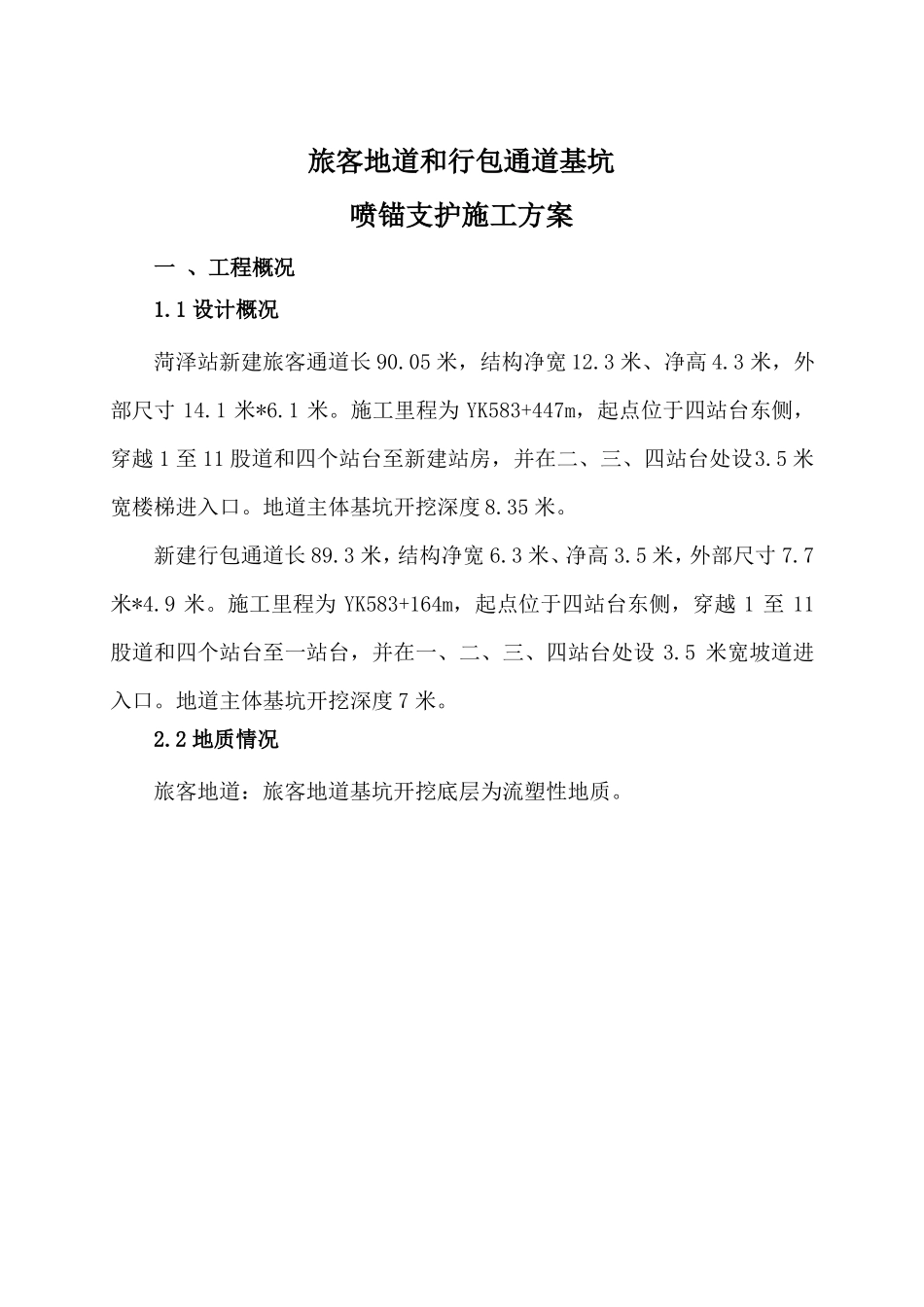

施工组织设计（方案）报审表监理合同段：施工合同段：编号：致山东济铁工程建设监理有限责任公司菏泽站客运设施改造工程监理站（项目监理机构）：我单位根据施工合同的有关规定已编制完成菏泽站客运设施改造工程旅客地道和行包地道基坑喷锚支护工程的施工组织设计（方案），并经我单位技术负责人审查批准，请予以审查。附：施工组织设计（方案）施工单位（章）负责人日期专业监理工程师意见：专业监理工程师日期总监理工程师意见：项目监理机构（章）总监 理 工 程 师日期注：本表一式 4 份，施工单位 2 份，监理单位 1 份、指挥部 1 份菏泽站客运设施改造工程旅客地道和行包通道基坑喷锚支护施工方案编制：职称：审核：职称：审批：职称：中铁十局集团有限公司菏泽站客运设施改造工程项目经理部二 O 一三年八月旅客地道和行包通道基坑喷锚支护施工方案一 、工程概况1.1 设计概况菏泽站新建旅客通道长 90.05 米，结构净宽 12.3 米、净高 4.3 米，外部尺寸 14.1 米*6.1 米。施工里程为 YK583+447m，起点位于四站台东侧，穿越 1 至 11 股道和四个站台至新建站房，并在二、三、四站台处设3.5 米宽楼梯进入口。地道主体基坑开挖深度 8.35 米。新建行包通道长 89.3 米，结构净宽 6.3 米、净高 3.5 米，外部尺寸 7.7米*4.9 米。施工里程为 YK583+164m，起点位于四站台东侧，穿越 1 至 11股道和四个站台至一站台，并在一、二、三、四站台处设 3.5 米宽坡道进入口。地道主体基坑开挖深度 7 米。2.2 地质情况旅客地道：旅客地道基坑开挖底层为流塑性地质。5352.450.26旅客地道地下水位 47.6546.0644.9644.5543.9541.764.25.30杂填土：黄褐色，2.0m以下黑灰色；硬塑，以粉质黏土为主，夹杂30%的碎石、碎砖头、水泥块等建筑垃圾及约20%的生活垃圾。素填土：黄褐色，硬塑，以粉质黏土为主，夹粉土薄层及约25%的碎石，碎石一般粒径20-40m，最大粒径150mm。淤泥质粉质黏土：标高41.76-44.96m。褐灰色，流塑夹粉土薄层。基本承载力90KPa。908.5粉土：标高38.76-41.76米，黄褐色，10.0m以下灰褐色；潮湿，中密，夹粉土薄层。基本承载力110KPa。11038.7611.5黏土：黄褐色，硬塑，夹少量褐色斑点，含5%姜石，一般粒径5-10mm。基本承载力为90KPa。9035.7634.532.8614.5粉土：褐黄色，潮湿，中密，约含25%姜石，一般粒径10-20mm。基本承载力为120KPa。12017.4粉土：黄褐色，潮湿，密室，含少量姜石及少量黑色斑点。...
