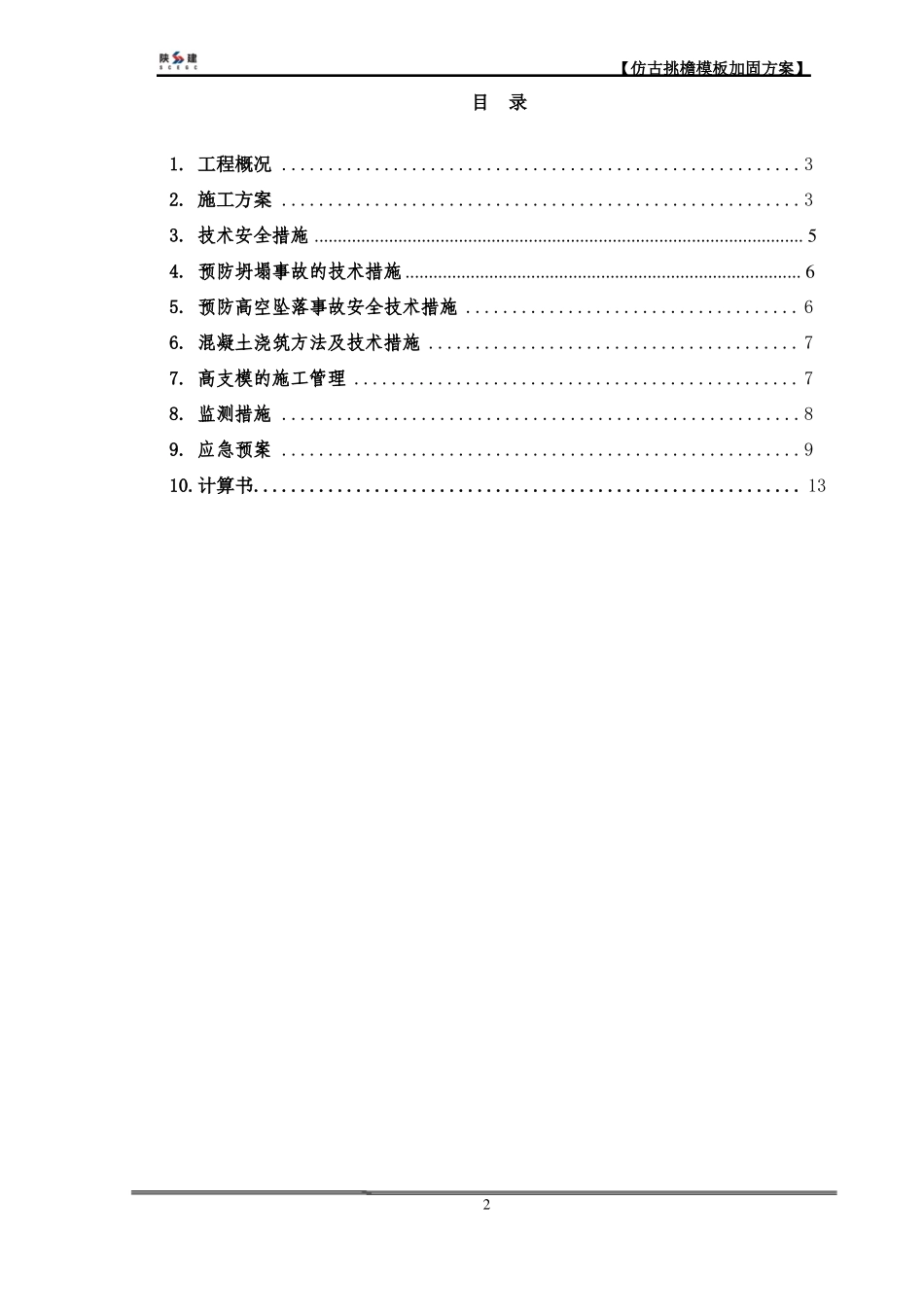

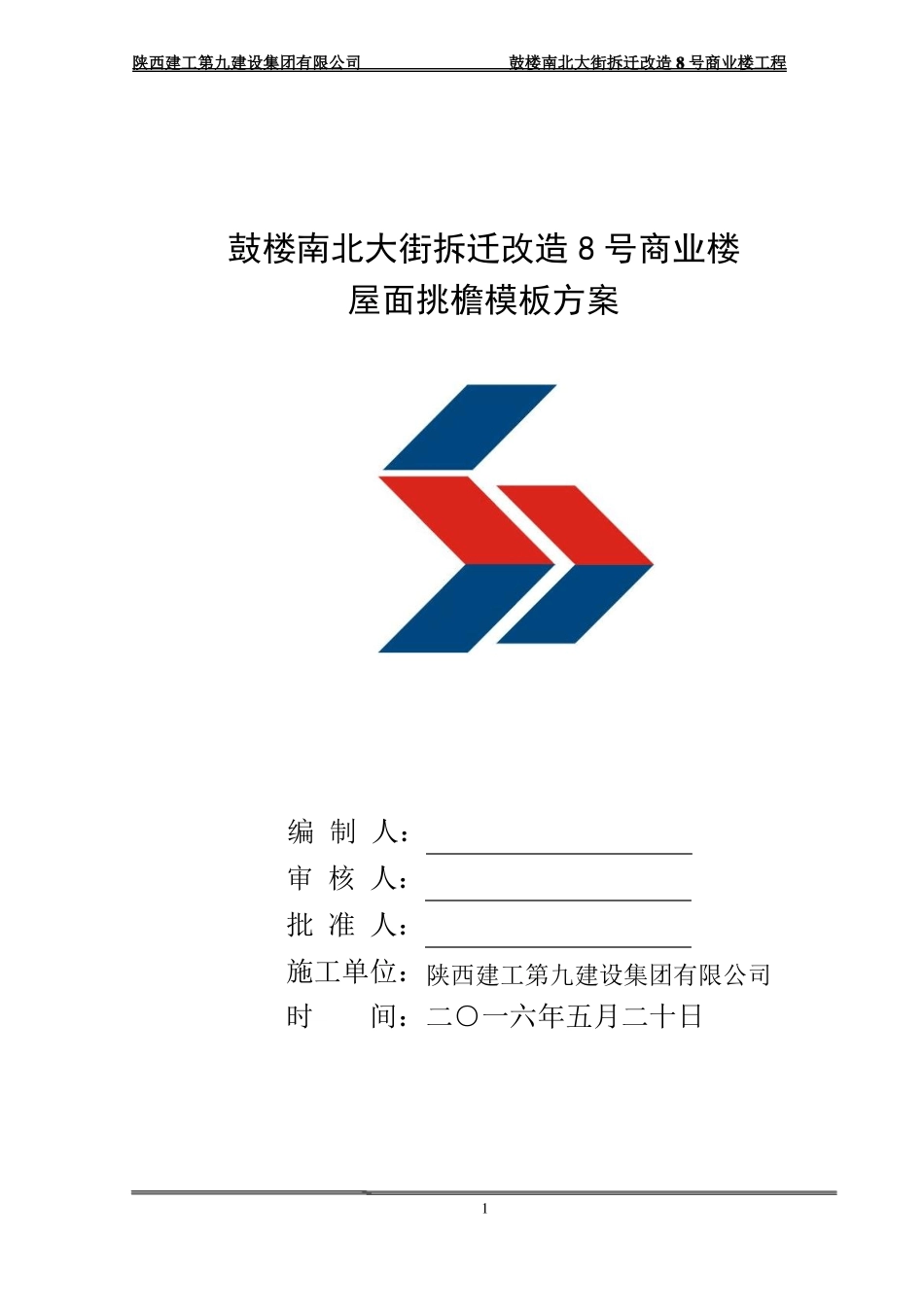

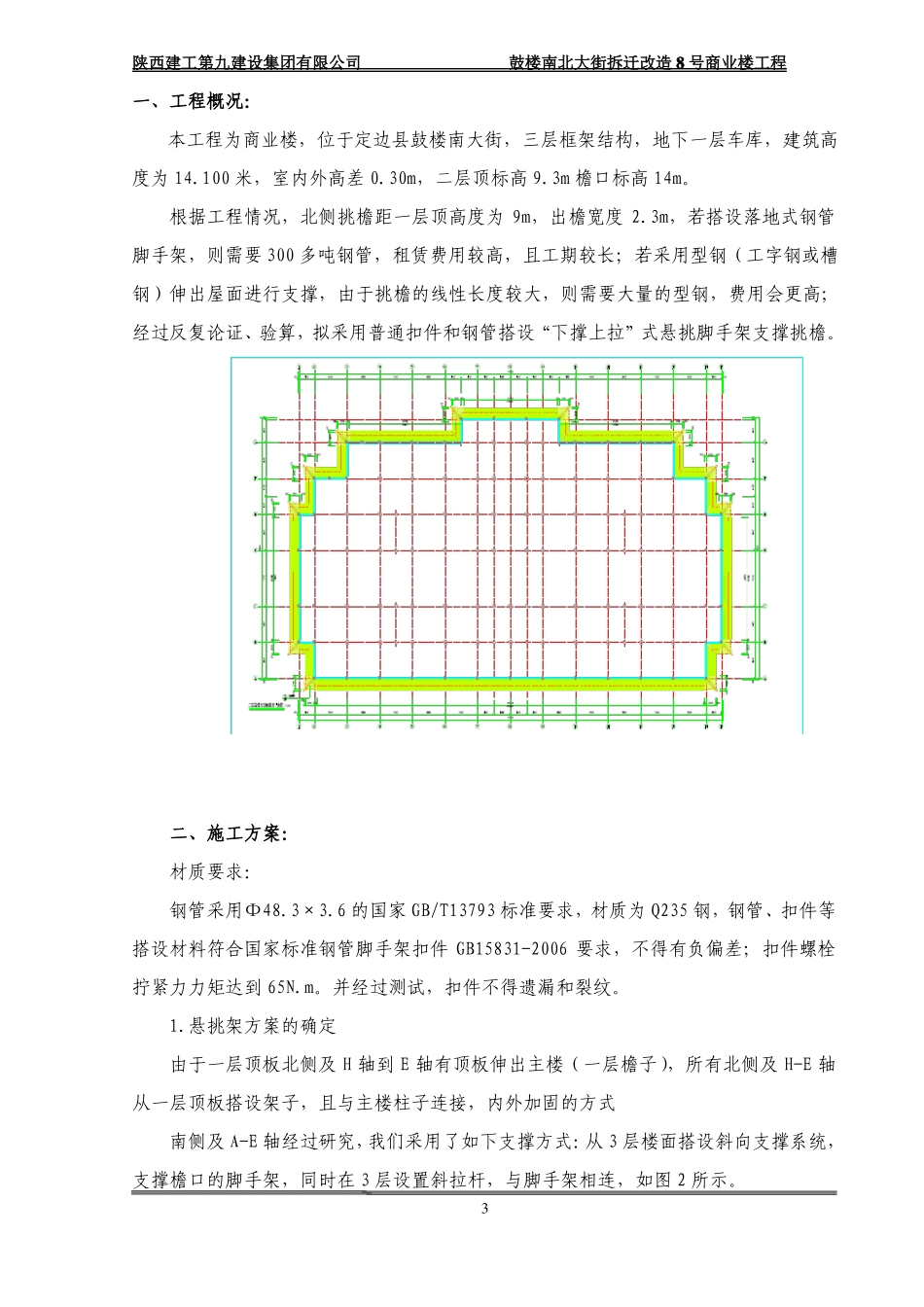

陕西建工第九建设集团有限公司鼓楼南北大街拆迁改造 8 号商业楼工程鼓楼南北大街拆迁改造 8 号商业楼屋面挑檐模板方案编 制 人：审 核 人：批 准 人：施工单位：陕西建工第九建设集团有限公司时间：二○一六年五月二十日1【仿古挑檐模板加固方案】目录1. 工程概况 ........................................................32. 施工方案 ........................................................33. 技术安全措施 ......................................................................................................... 54. 预防坍塌事故的技术措施 ..................................................................................... 65. 预防高空坠落事故安全技术措施 .................................... 66. 混凝土浇筑方法及技术措施 ........................................ 77. 高支模的施工管理 ................................................ 78. 监测措施 ........................................................89. 应急预案 ........................................................910.计算书........................................................... 132陕西建工第九建设集团有限公司鼓楼南北大街拆迁改造 8 号商业楼工程一、工程概况：本工程为商业楼，位于定边县鼓楼南大街，三层框架结构，地下一层车库，建筑高度为 14.100 米，室内外高差 0.30m，二层顶标高 9.3m 檐口标高 14m。根据工程情况，北侧挑檐距一层顶高度为 9m，出檐宽度 2.3m，若搭设落地式钢管脚手架，则需要 300 多吨钢管，租赁费用较高，且工期较长；若采用型钢（工字钢或槽钢）伸出屋面进行支撑，由于挑檐的线性长度较大，则需要大量的型钢，费用会更高；经过反复论证、验算，拟采用普通扣件和钢管搭设“下撑上拉”式悬挑脚手架支撑挑檐。二、施工方案：材质要求：钢管采用Φ48.3×3.6 的国家 GB/T13793 标准要求，材质为 Q235 钢，钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831-2006 要求，不得有负偏差；扣件螺栓拧紧力力矩达到 65N.m。并经过测试，扣件不得遗漏和裂纹。1.悬挑架方案的确定由于一层顶板北侧及 H 轴到 E 轴有顶板伸出主楼（一层檐子），所有北侧及 H-E 轴从一层顶板搭设架子，且与主楼柱子连接，内外加固的方式南侧及 A-E 轴经过...
