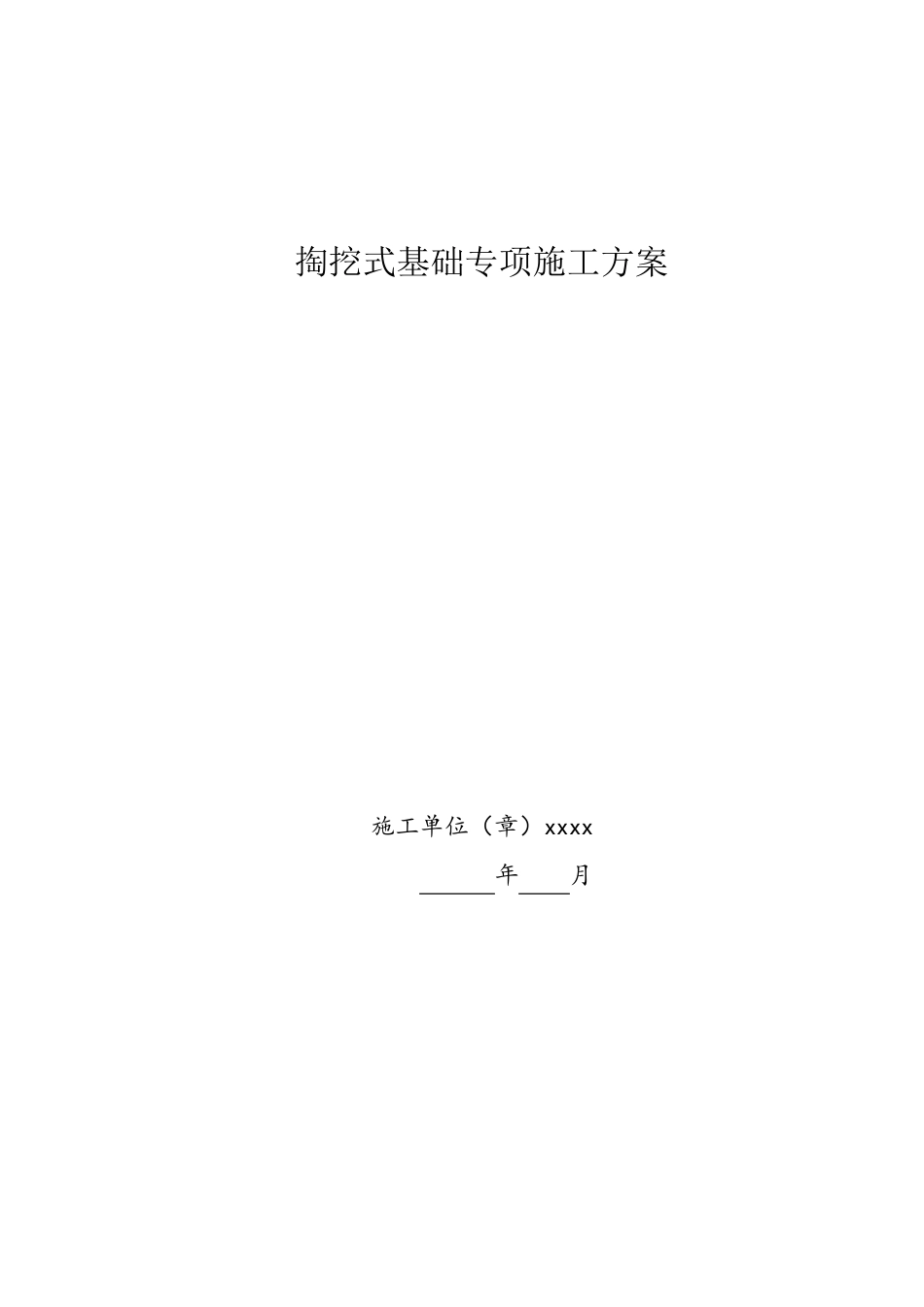

掏挖式基础专项施工方案

掏挖式基础专项施工方案施工单位（章）xxxx年月掏挖式基础施工方案掏挖式基础专项施工方案审批页批准：审核：编写：第2页年月日年月日年月日年月日年月日年月日掏挖式基础施工方案一、编制依据《国家电网公司基建安全管理规定》国网（基建/2）173-2019《国家电网公司基建质量管理规定》国网（基建/2）112-2019《国家电网公司基建技术管理规定》国网（基建/2）174-2019《国家电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》国网（基建/3）176-2019《国家电网公司输变电工程安全文明施工标准化管理办法》国网（基建/3）187-2019《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186-2019《输变电工程建设标准强制性条文实施管理规程》（Q/GDW10248-2016）《输变电工程建设标准强制性条文实施指南》2013年版《国家电网公司电力安全工作规程（电网建设部分）》(试行)（2016 版）《电力建设安全工作规程（架空电力线路部分（DL5009.2-2013》；《国家电网公司企业电力安全工作规程（线路部分）Q_GDW_1799.2-2013》《110kV～750kV架空输电线路施工及验收规范》（GB 50233-2014）《国家电网公司输变电工程标准化施工作业手册》（中国电力出版社出版2014 年版）松林～大兴 110 千伏线路工程设计施工图及现场踏勘资料二、工程概况1.工程概况本工程从 110kV 大兴变电站 110kV 出线构架起，至 220kV 松林变电站110kV 出线构架止。新建线路路径全长 2×5.5 公里，其中 2×4.0 公里采用架空方式；2×1.5 公里采用电缆架设（本工程不含电缆土建部分）。第3页掏挖式基础施工方案导 线 采 用 JL/G1A-300/25 型 钢 芯 铝 绞 线 。 地 线 三 跨 段 采 用 两 根OPGW-48B1-90 复合架空地线，其余段采用 OPGW-24B1-90 复合架空地线。共计使用铁塔 16 基，其中直线塔 2 基，耐张塔、终端塔 14 基；基础形式：其中 N2-N13、N15 等 13 基采用掏挖基础（TJJ），N1 左、N1 右、N14 等 3 基采用钻孔灌注桩基础（GZZ）。2. 基础工程：线路位于乐山市五通桥境内，沿线地形为丘陵 50%，山地 50%；沿线地质为岩石 38%，松砂石 37%，普通土 20%，泥水 5%；工地运输条件为平均人力运距 500m、平均汽车运距 8km。3. 本工程有 N2-N13、N15 等 13 基采用掏挖基础（TJJ），N1 左、N1右、N14 等 3 基采用钻孔灌注桩基础（GZZ），铁塔和基础全部采用地脚螺栓连接。4. 基础混凝土及护壁...
