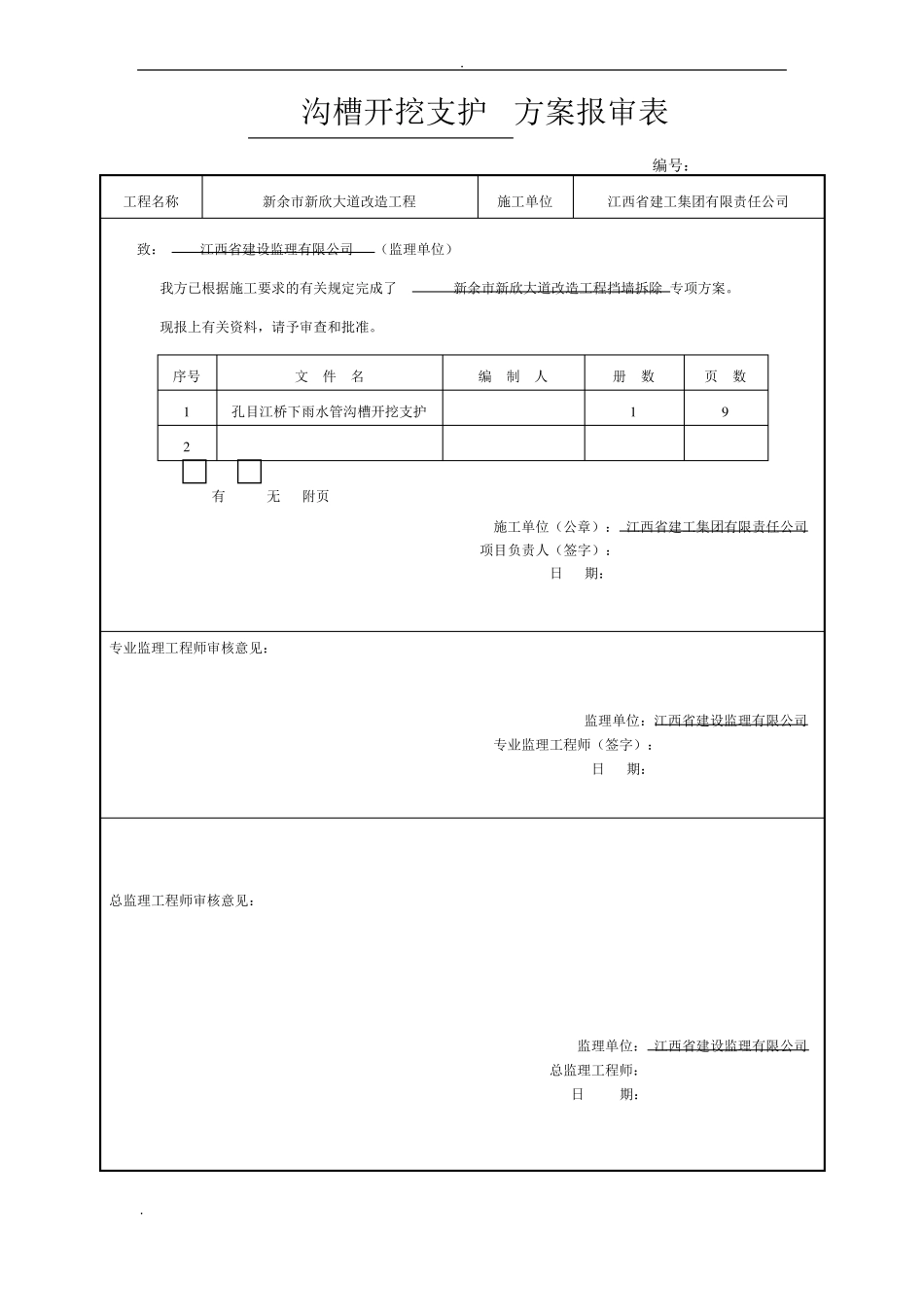

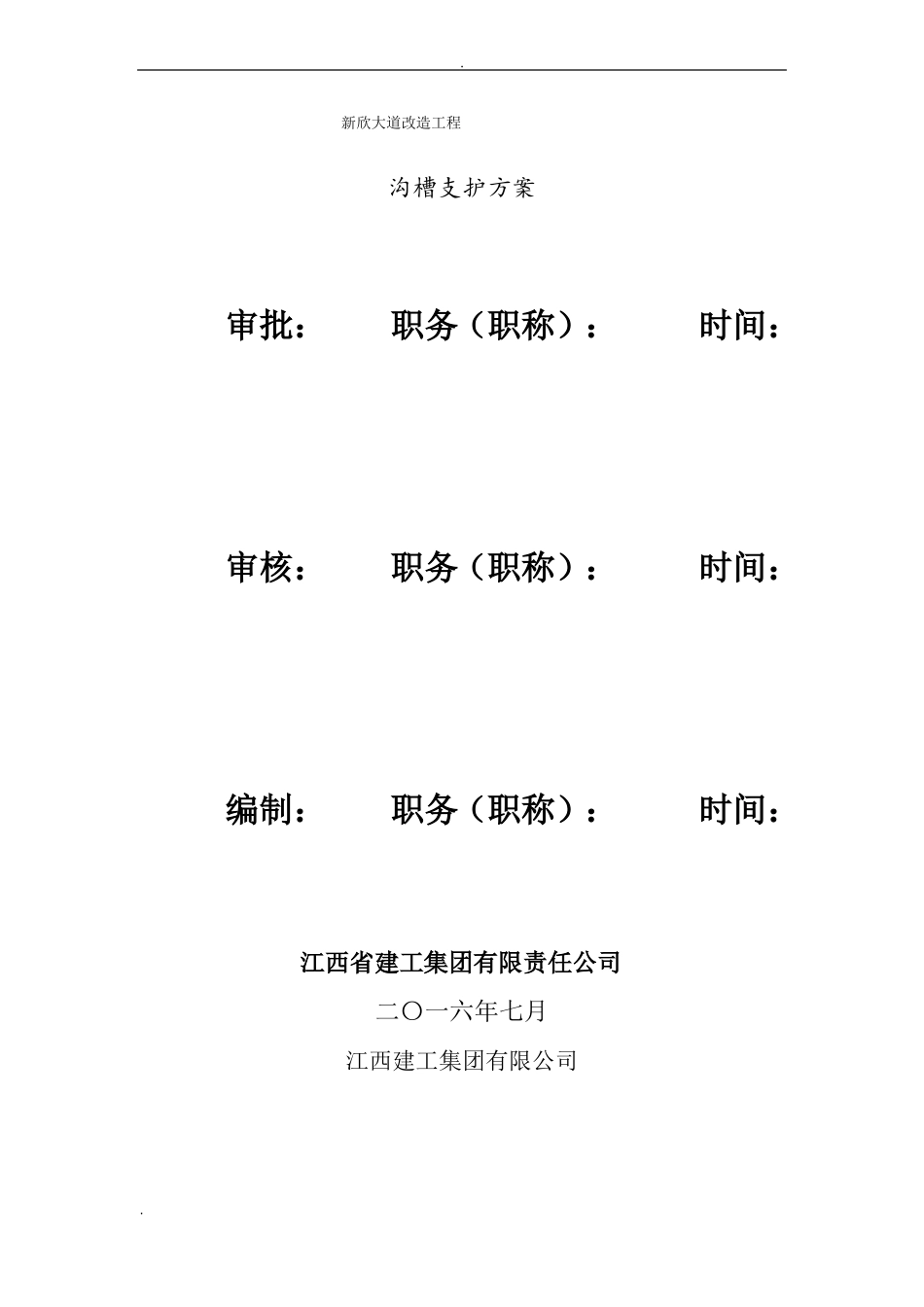

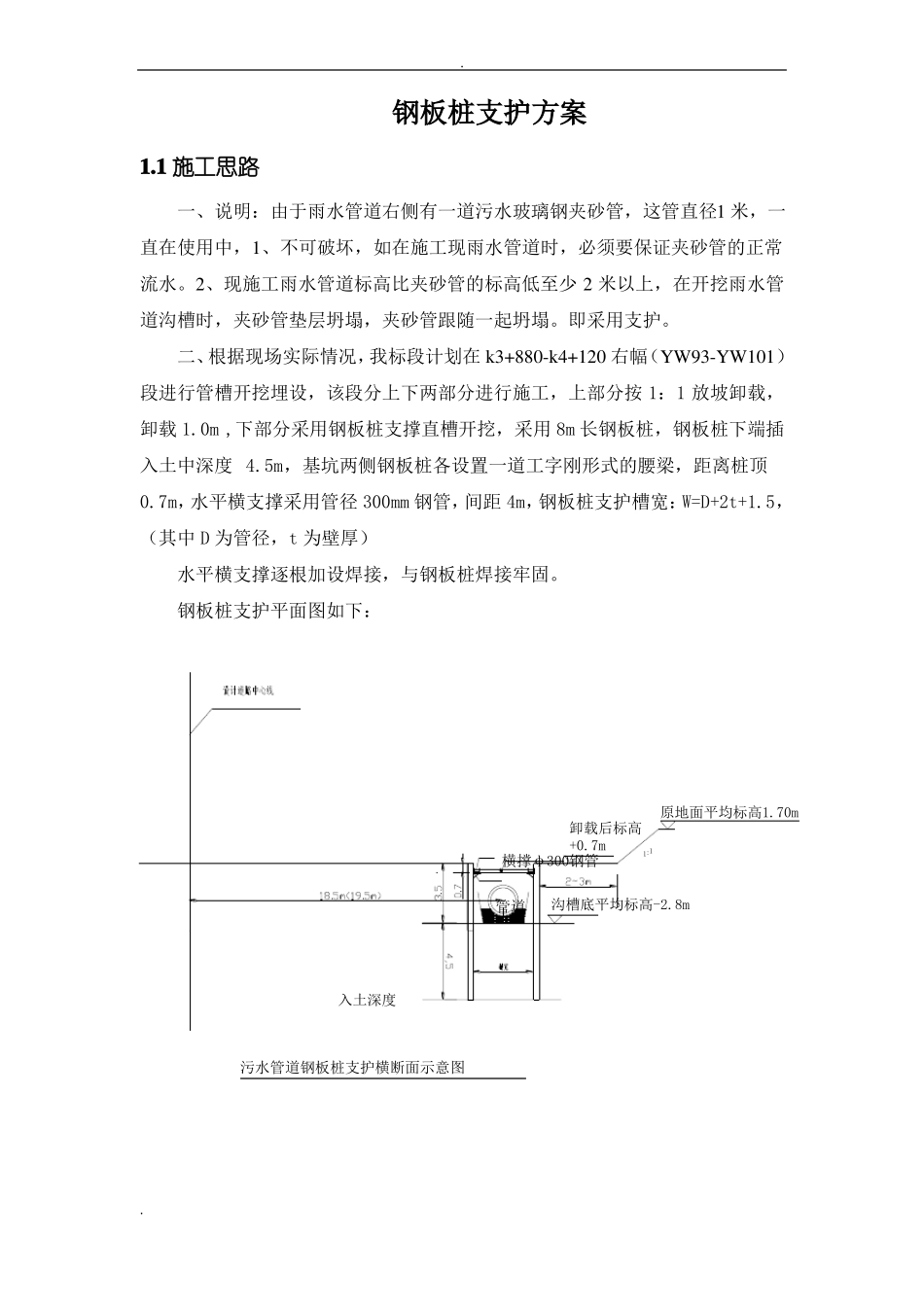

.编号：工程名称新余市新欣大道改造工程施工单位江西省建工集团有限责任公司沟槽开挖支护方案报审表致：江西省建设监理有限公司（监理单位）我方已根据施工要求的有关规定完成了新余市新欣大道改造工程挡墙拆除 专项方案。现报上有关资料，请予审查和批准。序号12文件名孔目江桥下雨水管沟槽开挖支护编制人册数1页数9□有 □无附页施工单位（公章）： 江西省建工集团有限责任公司项目负责人（签字）：日期：专业监理工程师审核意见：监理单位：江西省建设监理有限公司专业监理工程师（签字）：日期：总监理工程师审核意见：监理单位： 江西省建设监理有限公司总监理工程师：日期：..新欣大道改造工程沟槽支护方案审批：职务（职称）：审核：职务（职称）：编制：职务（职称）：江西省建工集团有限责任公司二〇一六年七月江西建工集团有限公司.时间：时间：时间：.钢板桩支护方案1.1 施工思路一、说明：由于雨水管道右侧有一道污水玻璃钢夹砂管，这管直径1 米，一直在使用中，1、不可破坏，如在施工现雨水管道时，必须要保证夹砂管的正常流水。2、现施工雨水管道标高比夹砂管的标高低至少 2 米以上，在开挖雨水管道沟槽时，夹砂管垫层坍塌，夹砂管跟随一起坍塌。即采用支护。二、根据现场实际情况，我标段计划在 k3+880-k4+120 右幅（YW93-YW101）段进行管槽开挖埋设，该段分上下两部分进行施工，上部分按 1：1 放坡卸载，卸载 1.0m ,下部分采用钢板桩支撑直槽开挖，采用 8m 长钢板桩，钢板桩下端插入土中深度 4.5m，基坑两侧钢板桩各设置一道工字刚形式的腰梁，距离桩顶0.7m，水平横支撑采用管径 300mm 钢管，间距 4m，钢板桩支护槽宽：W=D+2t+1.5，（其中 D 为管径，t 为壁厚）水平横支撑逐根加设焊接，与钢板桩焊接牢固。钢板桩支护平面图如下：原地面平均标高1.70m卸载后标高1:1+0.7m横撑φ300钢管管道沟槽底平均标高-2.8m入土深度污水管道钢板桩支护横断面示意图..顺水桩I40b围凛支护桩I40b300钢管横撑300钢管横撑顺水桩I40b围凛支护桩I40b1.2 钢板桩支护施工方案1、钢板桩选择钢板桩及腰梁选用 40#b 工字钢，具体尺寸：腰高400mm，腿宽144mm，腰厚12.5mm，桩长 8m，要求钢板桩无穿孔，修边调直后方可使用。2、施工准备施工前明确沿线地下管线及障碍物，做出记录，在施工时明确各个障碍物的位置、深度，并做出准确标识。根据施工图及现场勘察资料，做好施工放线，施工放线包括槽沟两侧钢板桩中心线、污水管道中心线...
