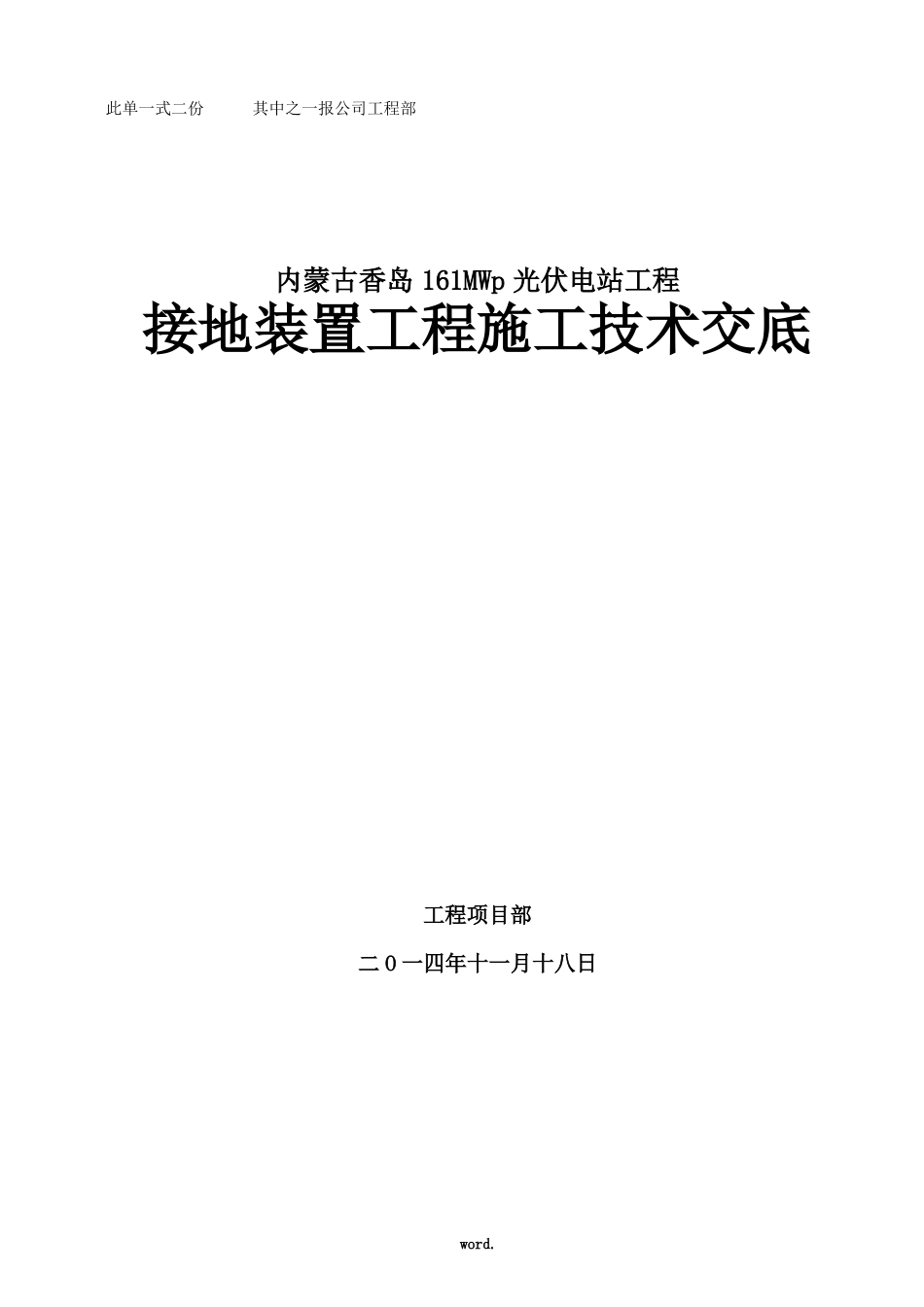

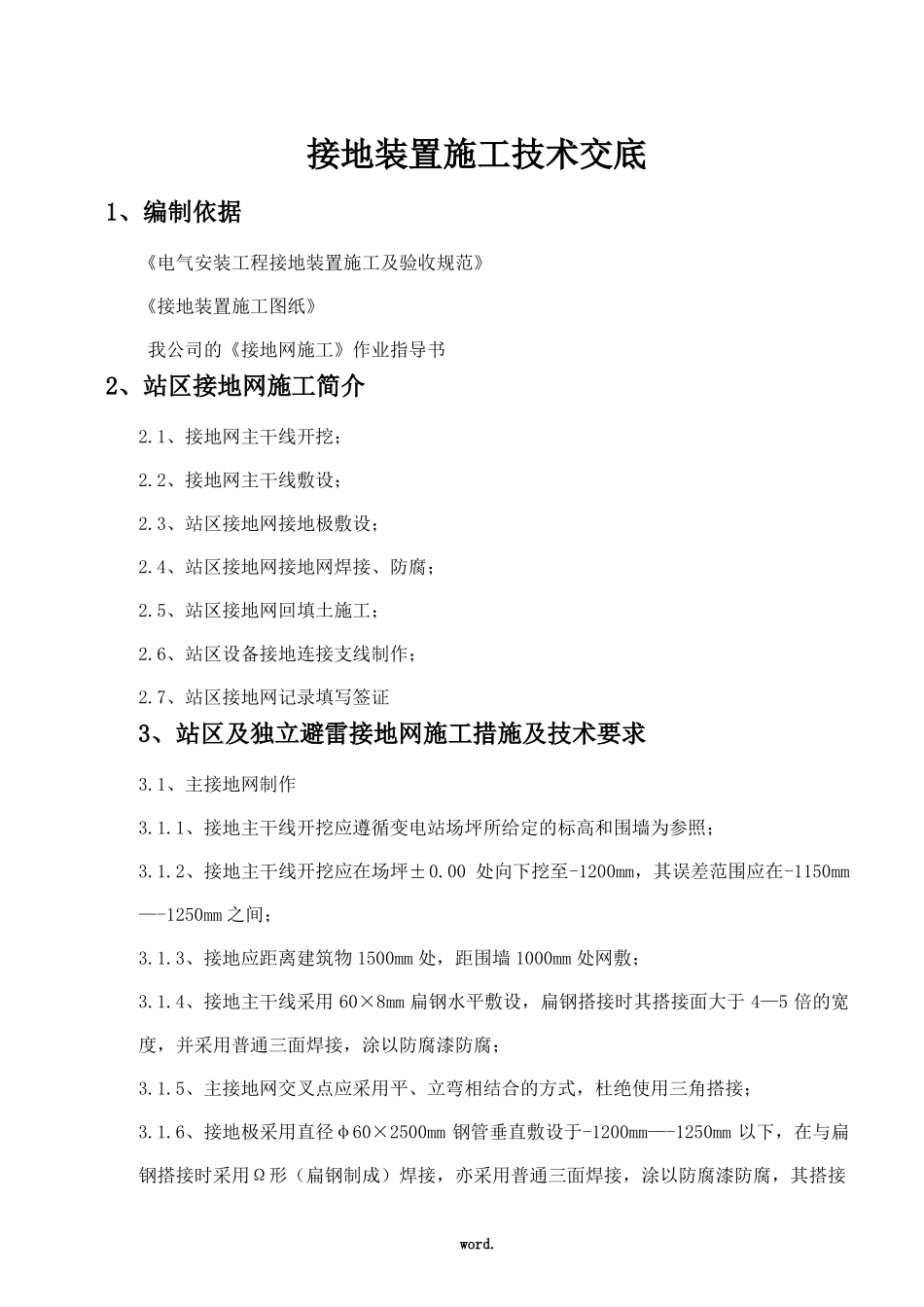

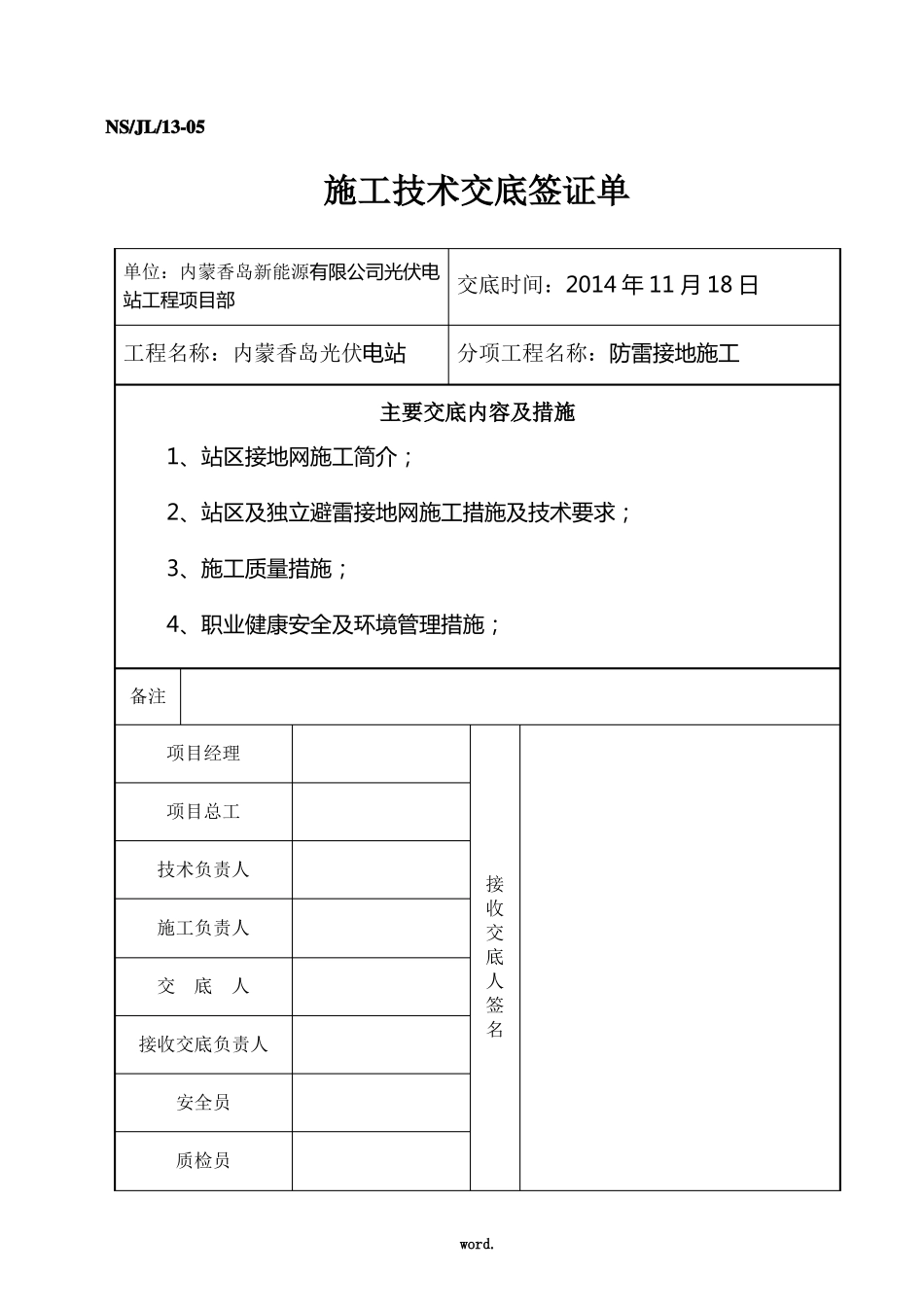

NS/JL/13-05施工技术交底签证单单位：内蒙香岛新能源有限公司光伏电站工程项目部交底时间：2014 年 11 月 18 日分项工程名称：防雷接地施工工程名称：内蒙香岛光伏电站主要交底内容及措施1、站区接地网施工简介；2、站区及独立避雷接地网施工措施及技术要求；3、施工质量措施；4、职业健康安全及环境管理措施；备注项目经理项目总工技术负责人施工负责人交底人接收交底负责人安全员质检员接收交底人签名word.此单一式二份其中之一报公司工程部内蒙古香岛 161MWp 光伏电站工程接地装置工程施工技术交底工程项目部二 O 一四年十一月十八日word.接地装置施工技术交底1、编制依据《电气安装工程接地装置施工及验收规范》《接地装置施工图纸》我公司的《接地网施工》作业指导书2、站区接地网施工简介2.1、接地网主干线开挖；2.2、接地网主干线敷设；2.3、站区接地网接地极敷设；2.4、站区接地网接地网焊接、防腐；2.5、站区接地网回填土施工；2.6、站区设备接地连接支线制作；2.7、站区接地网记录填写签证3、站区及独立避雷接地网施工措施及技术要求3.1、主接地网制作3.1.1、接地主干线开挖应遵循变电站场坪所给定的标高和围墙为参照；3.1.2、接地主干线开挖应在场坪±0.00 处向下挖至-1200mm，其误差范围应在-1150mm—-1250mm 之间；3.1.3、接地应距离建筑物 1500mm 处，距围墙 1000mm 处网敷；3.1.4、接地主干线采用 60×8mm 扁钢水平敷设，扁钢搭接时其搭接面大于 4—5 倍的宽度，并采用普通三面焊接，涂以防腐漆防腐；3.1.5、主接地网交叉点应采用平、立弯相结合的方式，杜绝使用三角搭接；3.1.6、接地极采用直径φ60×2500mm 钢管垂直敷设于-1200mm—-1250mm 以下，在与扁钢搭接时采用Ω形（扁钢制成）焊接，亦采用普通三面焊接，涂以防腐漆防腐，其搭接word.面大于扁钢 4—5 倍的宽度；3.1.7、主接地网焊接采用普通交流焊接，焊条为 Q235——E43——φ4mm。3.1.8、对于图纸反映的适用接地极的区段，应严格按规范要求进行施工；3.1.9、因本站地质条件复杂，砾石和卵石均影响施工，敷设主网和接地极时应躲过砾石和卵石。如接地极敷设不到设计深度时也应躲过砾石和卵石，并可采用多极敷设的办法；3.1.10、回填土应采用合格土质，并夯实；3.1.11、接地装置施工应有质检人员当场组织验收和及时办理隐蔽和验收签证。3.2、独立接地网制作以下同主接地网制作相同。3.3、设备接地支线制作3.3.1、设备支线采用-60×8mm 的镀锌扁钢...
