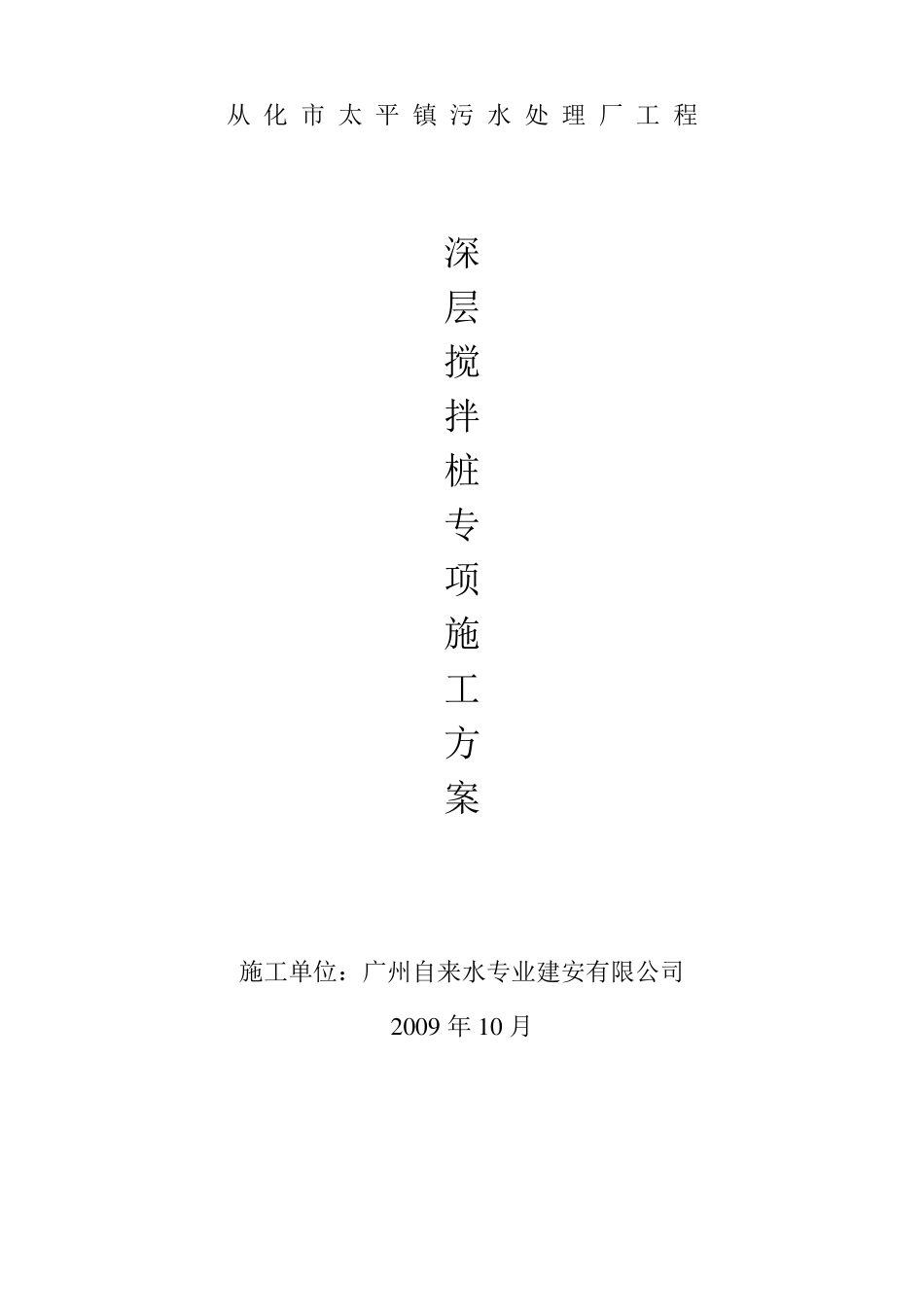

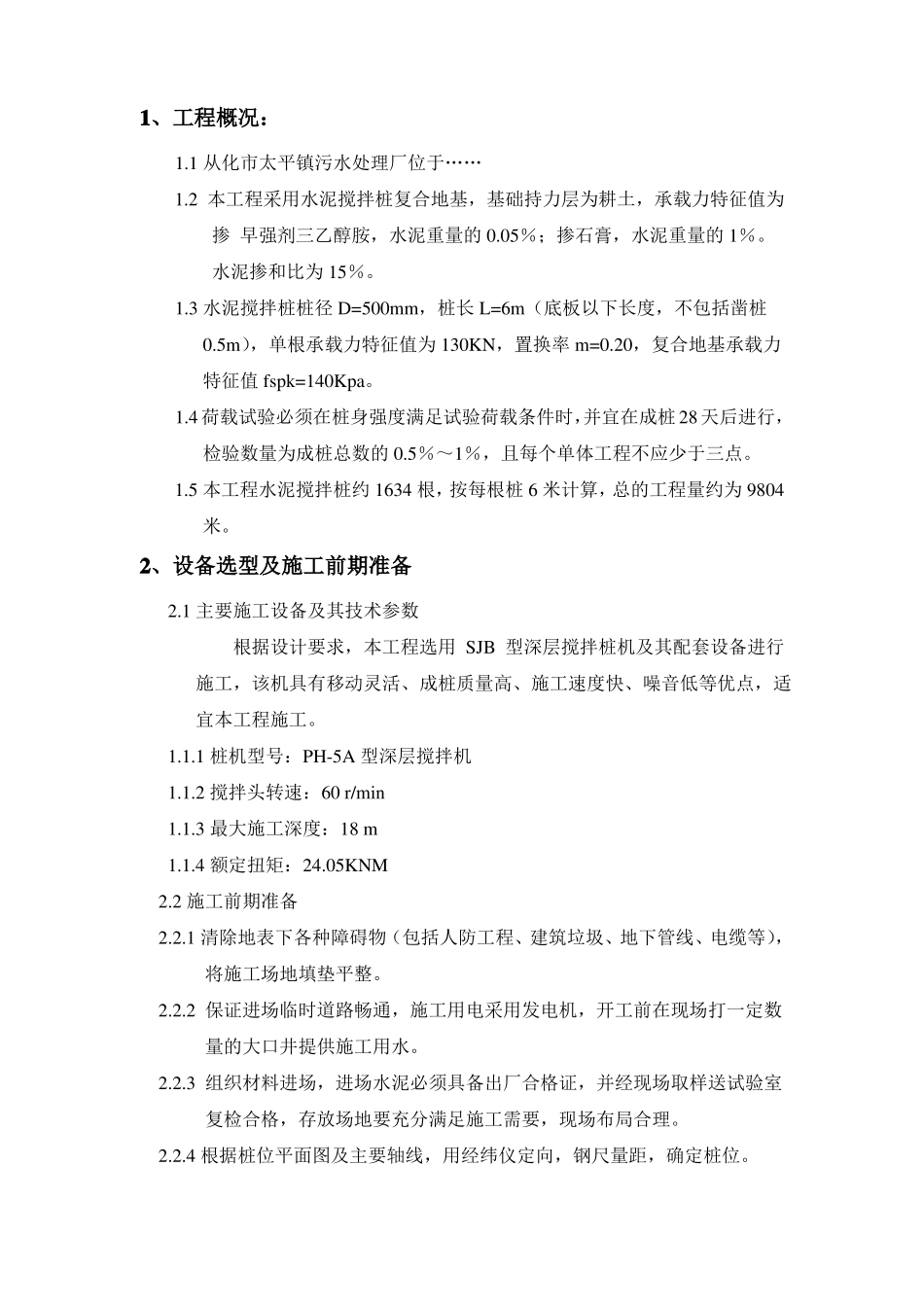

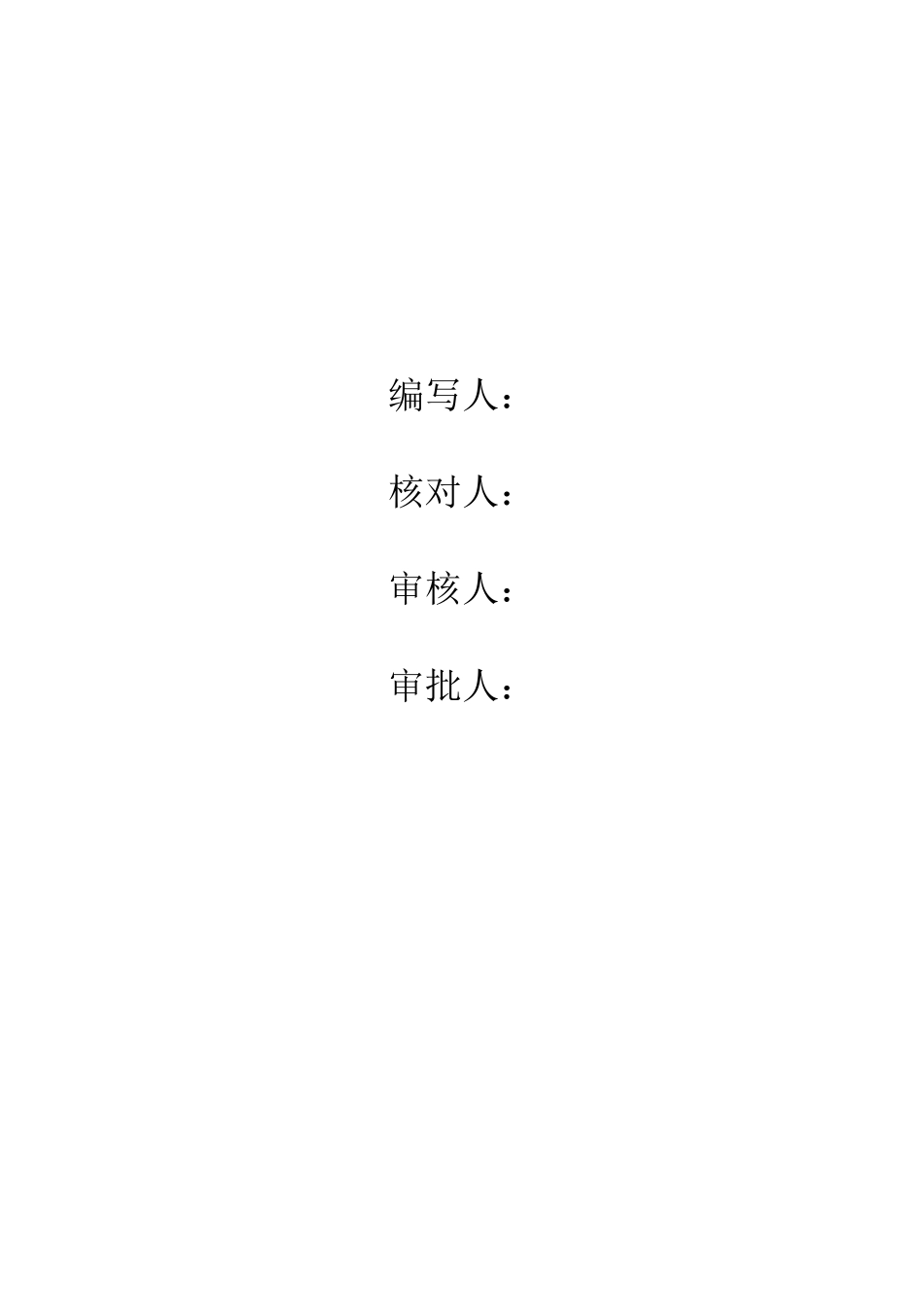

从 化 市 太 平 镇 污 水 处 理 厂 工 程施工单位：广州自来水专业建安有限公司深层搅拌桩专项施工方案2009 年 10 月编写人：核对人：审核人：审批人：1、工程概况：1.1 从化市太平镇污水处理厂位于……1.2 本工程采用水泥搅拌桩复合地基，基础持力层为耕土，承载力特征值为掺 早强剂三乙醇胺，水泥重量的 0.05％；掺石膏，水泥重量的 1％。水泥掺和比为 15％。1.3 水泥搅拌桩桩径 D=500mm，桩长 L=6m（底板以下长度，不包括凿桩0.5m），单根承载力特征值为 130KN，置换率 m=0.20，复合地基承载力特征值 fspk=140Kpa。1.4 荷载试验必须在桩身强度满足试验荷载条件时，并宜在成桩 28 天后进行，检验数量为成桩总数的 0.5％～1％，且每个单体工程不应少于三点。1.5 本工程水泥搅拌桩约 1634 根，按每根桩 6 米计算，总的工程量约为 9804米。2、设备选型及施工前期准备2.1 主要施工设备及其技术参数根据设计要求，本工程选用 SJB 型深层搅拌桩机及其配套设备进行施工，该机具有移动灵活、成桩质量高、施工速度快、噪音低等优点，适宜本工程施工。1.1.1 桩机型号：PH-5A 型深层搅拌机1.1.2 搅拌头转速：60 r/min1.1.3 最大施工深度：18 m1.1.4 额定扭矩：24.05KNM2.2 施工前期准备2.2.1 清除地表下各种障碍物（包括人防工程、建筑垃圾、地下管线、电缆等），将施工场地填垫平整。2.2.2 保证进场临时道路畅通，施工用电采用发电机，开工前在现场打一定数量的大口井提供施工用水。2.2.3 组织材料进场，进场水泥必须具备出厂合格证，并经现场取样送试验室复检合格，存放场地要充分满足施工需要，现场布局合理。2.2.4 根据桩位平面图及主要轴线，用经纬仪定向，钢尺量距，确定桩位。2.2.5 测量现场地面标高，确定桩顶标高。3、施工工艺及质量保证措3.1 施工工艺流程3.1.1 桩机就位：检查钻杆长度，钻头直径，连接好输浆管路，将桩机移到指定位置对好桩位，由现场质检人员检查确认无误后开始开机作业。3.1.2 喷搅下沉：开启深层搅拌机主电机，桩机钻杆垂直下沉，下沉速1.0-1.2m/分，下沉过程中，工作电流不大于额定值，遇较硬地层不下沉时，可泵送少量的水或水灰比较大的水泥浆，凡经输浆管冲水下沉的水泥搅拌桩，喷浆提升前必须将喷浆管内的水排清。随时观察设备运行及地层变化情况，钻头下沉至设计深度。3.1.3 搅拌提升：深层搅拌机下沉到达设计深度，在桩端搅拌喷浆 30s 后匀速搅拌提升。提...
