摄像头模组基础知识扫盲

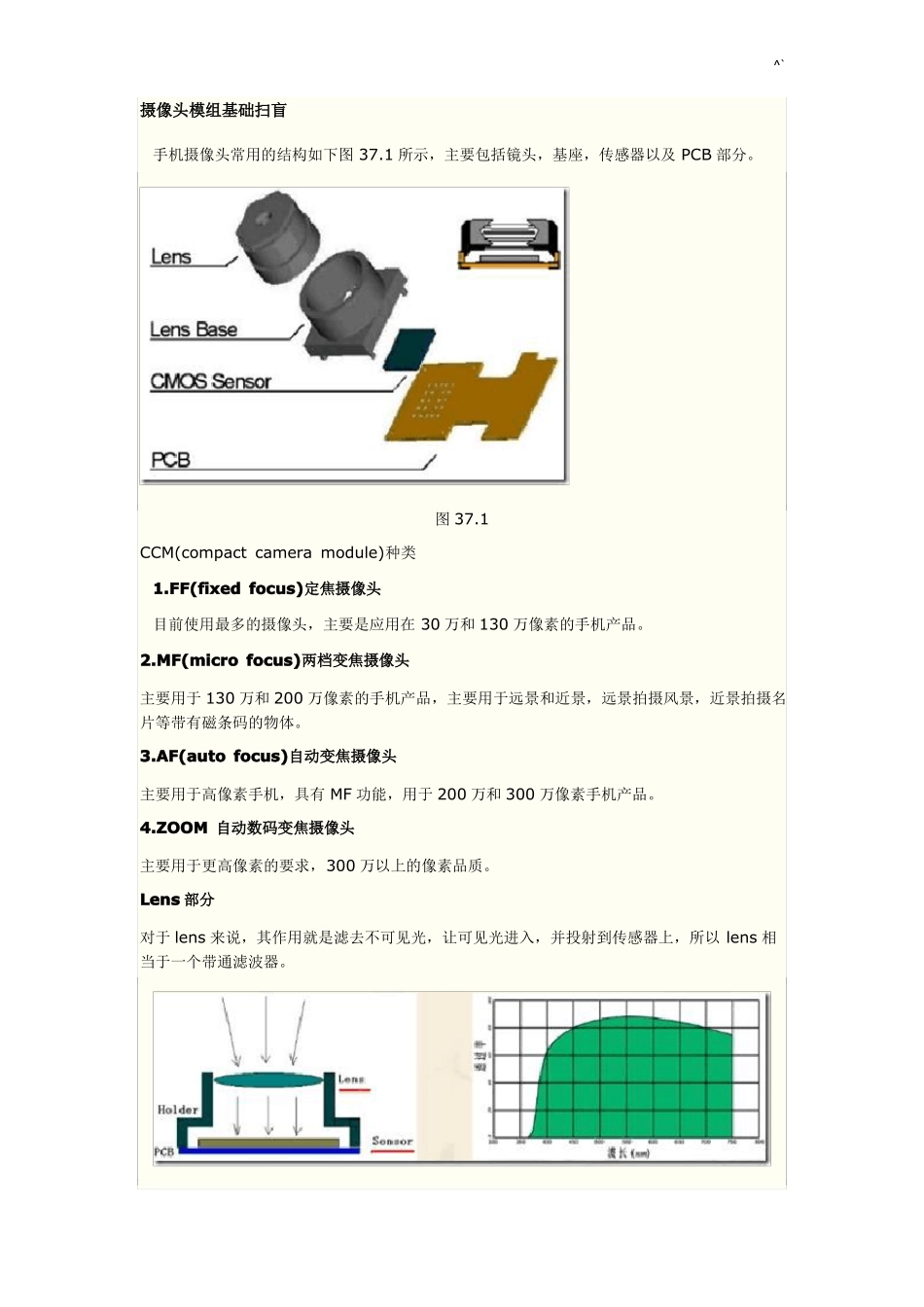

摄像头模组基础知识扫盲_第1页
1/9
摄像头模组基础知识扫盲_第2页
2/9

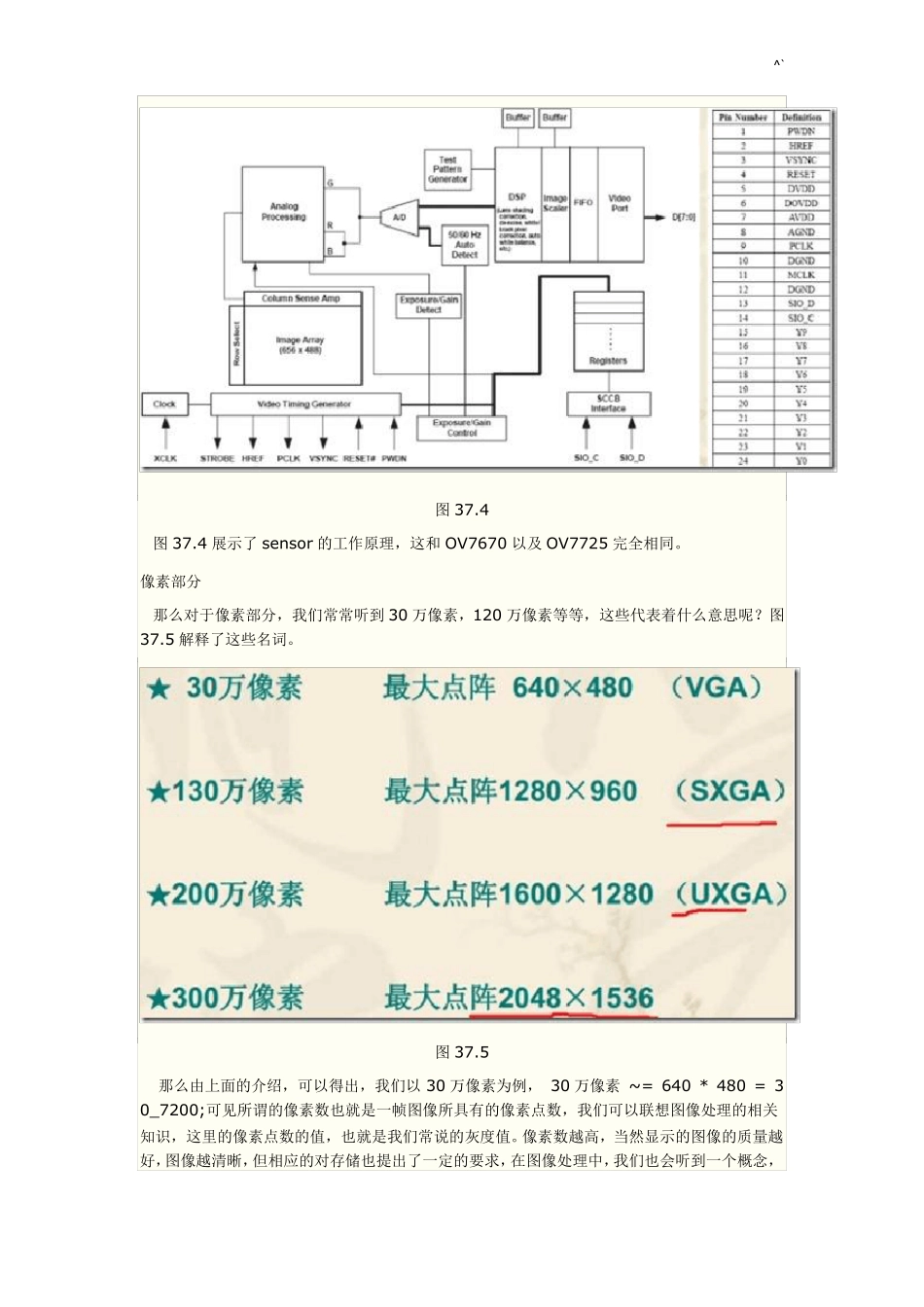

摄像头模组基础知识扫盲_第3页
3/9
^`摄像头模组基础扫盲手机摄像头常用的结构如下图 37.1 所示,主要包括镜头,基座,传感器以及 PCB 部分。图 37.1CCM(compact camera module)种类1.FF(fixed focus)定焦摄像头目前使用最多的摄像头,主要是应用在 30 万和 130 万像素的手机产品。2.MF(micro focus)两档变焦摄像头主要用于 130 万和 200 万像素的手机产品,主要用于远景和近景,远景拍摄风景,近景拍摄名片等带有磁条码的物体。3.AF(auto focus)自动变焦摄像头主要用于高像素手机,具有 MF 功能,用于 200 万和 300 万像素手机产品。4.ZOOM 自动数码变焦摄像头主要用于更高像素的要求,300 万以上的像素品质。Lens 部分对于 lens 来说,其作用就是滤去不可见光,让可见光进入,并投射到传感器上,所以 lens 相当于一个带通滤波器。^`CMOS Sensor 部分对于现在来说,sensor 主要分为两类,一类是 CMOS,一类是 CCD,而且现在 CMOS 是一个趋势。对于镜头来讲,一个镜头只能适用于一种传感器,且一般镜头的尺寸应该和 sensor 的尺寸一致。对于 sensor 来说,现在仍然延续着 Bayer 阵列的使用,如下图 37.2 所示,图 37.3 展示了工作流程,光照 à 电荷 à 弱电流 àRGB 信号 àYUV 信号。图 37.2图 37.3^`图 37.4图 37.4 展示了 sensor 的工作原理,这和 OV7670 以及 OV7725 完全相同。像素部分那么对于像素部分,我们常常听到 30 万像素,120 万像素等等,这些代表着什么意思呢?图37.5 解释了这些名词。图 37.5那么由上面的介绍,可以得出,我们以 30 万像素为例, 30 万像素 ~= 640 * 480 = 30_7200;可见所谓的像素数也就是一帧图像所具有的像素点数,我们可以联想图像处理的相关知识,这里的像素点数的值,也就是我们常说的灰度值。像素数越高,当然显示的图像的质量越好,图像越清晰,但相应的对存储也提出了一定的要求,在图像处理中,我们也会听到一个概念,^`叫做分辨率,其实这个概念应该具体化,叫做图像的空间分辨率,例如 72ppi,也就是每英寸具有 72 个像素点,比较好的相机,能达到 490ppi。常见的 sensor 厂商现在大部分市场被 OV 豪威科技供给所占据着,micron 也占有一定的市场份额。Sensor 的封装目前的 sensor 的封装形式,主要有两种 CSP,DICE,CSP 所对应的制程为 SMT,DICE所对应的制程是 COB,关于相关概念解释如下:CSP:chip scale package,主要由 ...
