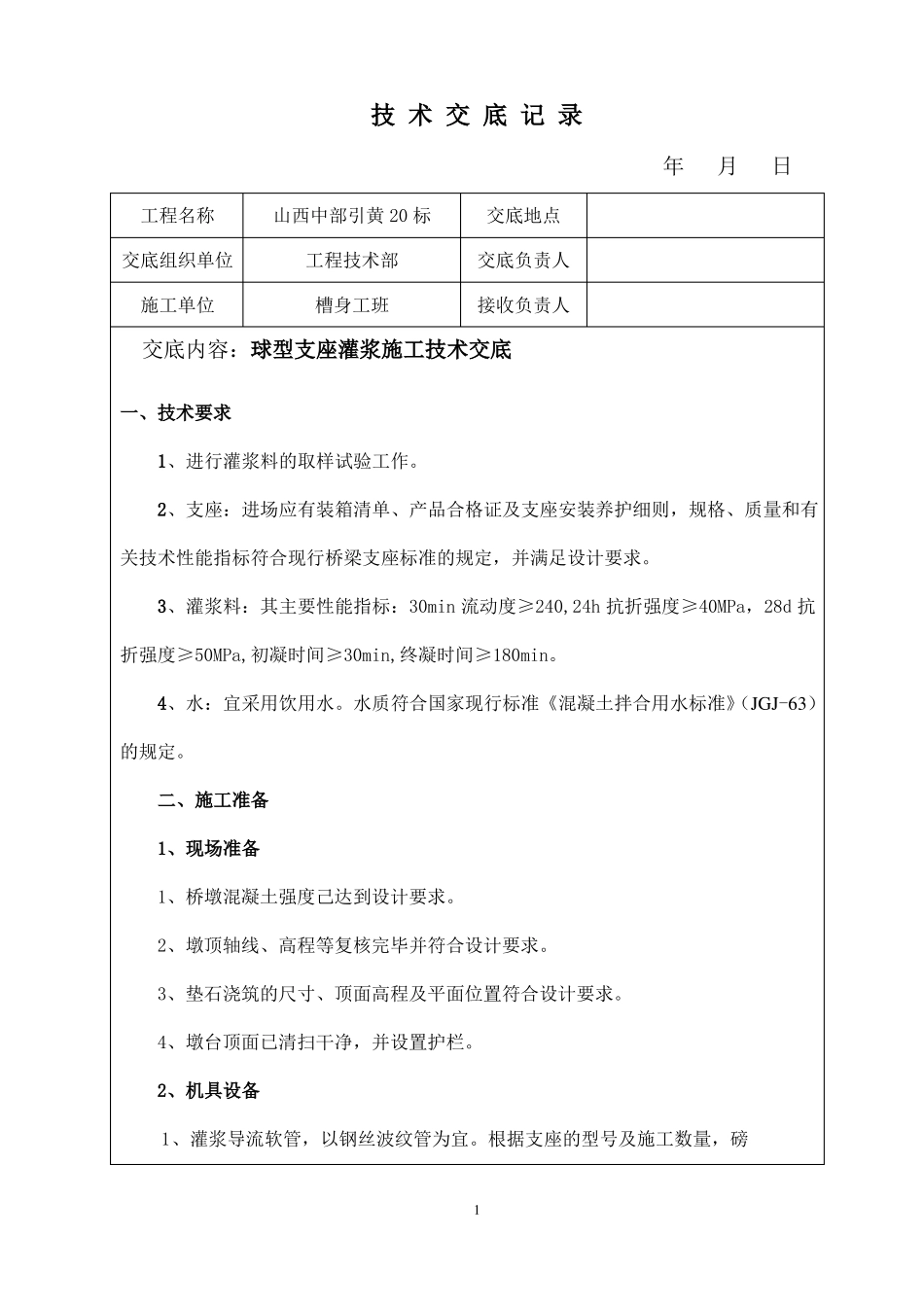

技 术 交 底 记 录工程名称交底组织单位施工单位山西中部引黄 20 标工程技术部槽身工班交底地点交底负责人接收负责人年月日交底内容：球型支座灌浆施工技术交底一、技术要求1、进行灌浆料的取样试验工作。2、支座：进场应有装箱清单、产品合格证及支座安装养护细则，规格、质量和有关技术性能指标符合现行桥梁支座标准的规定，并满足设计要求。3、灌浆料：其主要性能指标：30min 流动度≥240,24h 抗折强度≥40MPa，28d 抗折强度≥50MPa,初凝时间≥30min,终凝时间≥180min。4、水：宜采用饮用水。水质符合国家现行标准《混凝土拌合用水标准》（JGJ-63）的规定。二、施工准备1、现场准备1、桥墩混凝土强度己达到设计要求。2、墩顶轴线、高程等复核完毕并符合设计要求。3、垫石浇筑的尺寸、顶面高程及平面位置符合设计要求。4、墩台顶面已清扫干净，并设置护栏。2、机具设备1、灌浆导流软管，以钢丝波纹管为宜。根据支座的型号及施工数量，磅1秤、水桶、储料桶、水舀或小桶。三、施工工艺1、工艺流程理垫石顶面、预留孔清2、施工步骤：1、清理支座就位的支座垫石表面，将预留孔中的塑料PVC 管凿除清理并清除预留锚拴孔中的其他杂物，除去浮灰，油迹，杂物等不利于粘结的物质。用喷雾器将支承垫石表面浸湿，预埋螺栓预留孔内不得有积水。清理机具及现场灌浆完后整平，封堵槽口连接好软管，开始进行支座灌浆按照设计配合比称量灌浆料、水，进行拌浆砂浆拌和支座钢板吊装就位凿毛润湿测量放线22、由测量人员放出垫石纵横向中心线，并拉线做好标记，将所需支座吊装就位，且支座中心线与垫石中心线对准重合。3、搅拌浆及其它设备和原材料放置在墩顶上部备用。安装浆液导流管，另一端的塑料软管塞入预埋钢板下部，准备灌浆。 4 、用磅秤、水桶称量灌浆料和拌合水，将灌浆料均匀地倒入搅拌；全部加入完毕后，搅拌3-5 分钟。将搅拌均匀的浆液静置4 分钟方能灌浆。 5 、灌浆时应使浆料缓缓流入，不能过快。灌浆高度达到设计标高即可，钢板嵌入下支座1cm 。 6 、浆液不得高于支座底板上的安装围挡板。当浆体从槽口溢出后，将导流管从支座底部缓慢拔出，拔出速度不得过快， 并应保持导流管中内部有浆体，避免导流管拔出过快使浆体内存在空隙。7、浇注完毕将支座底板螺栓孔旁槽口处溢出的浆液进行封堵抹平。8、清理墩顶机具及洒落浆液，在灌浆料凝固前，严禁碰撞支座，以免发生偏位。9、球形支座安装时注意事项（1）按设计要求和规范标准对球...
