电厂DCS系统检修规程

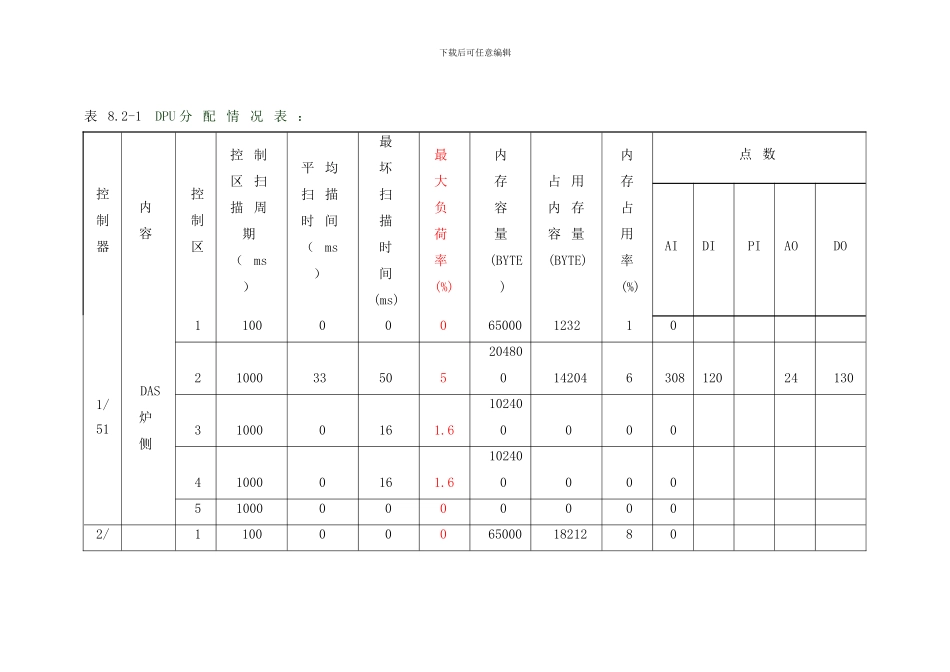

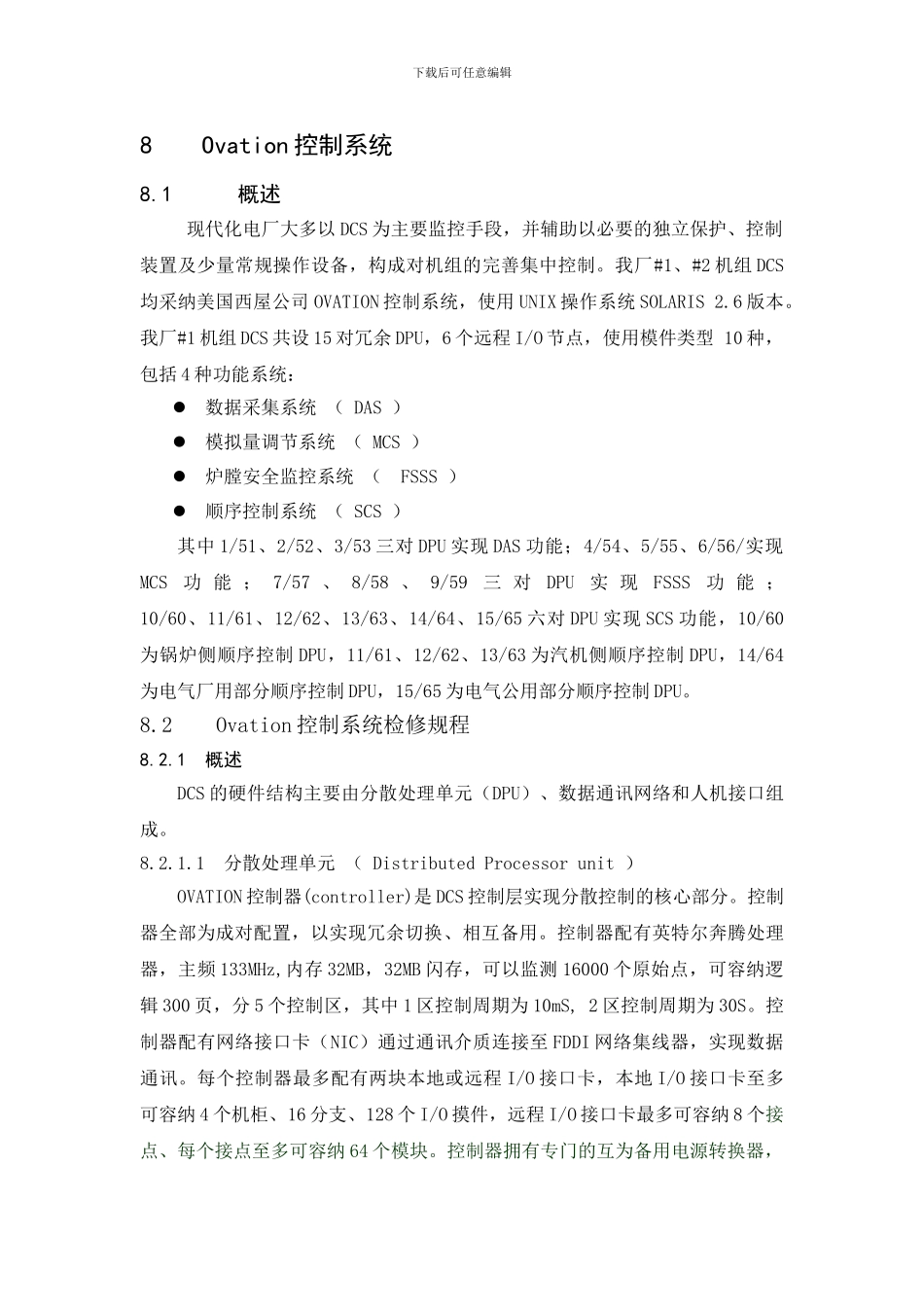

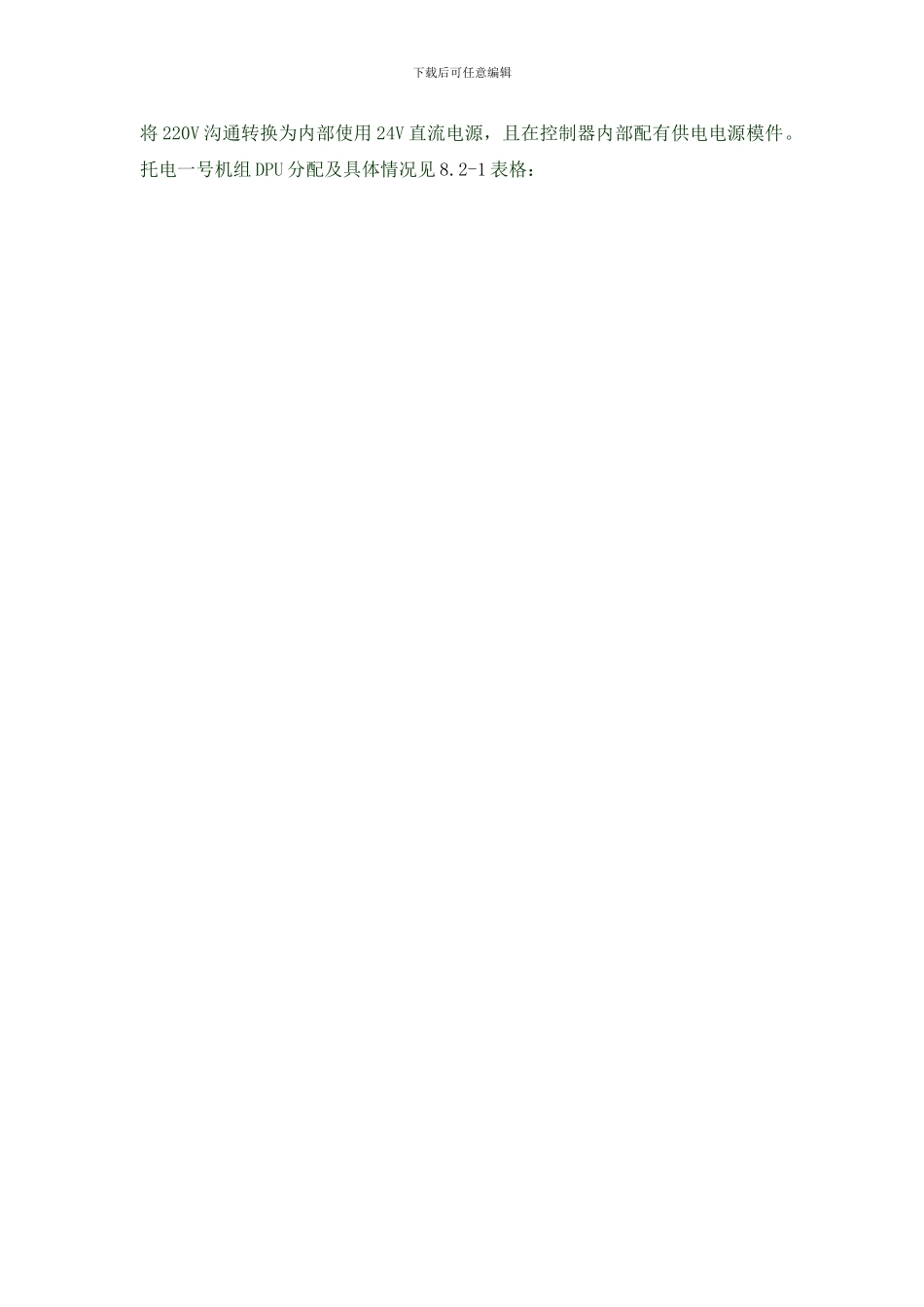

下载后可任意编辑8 Ovation 控制系统8.1 概述 现代化电厂大多以 DCS 为主要监控手段，并辅助以必要的独立保护、控制装置及少量常规操作设备，构成对机组的完善集中控制。我厂#1、#2 机组 DCS均采纳美国西屋公司 OVATION 控制系统，使用 UNIX 操作系统 SOLARIS 2.6 版本。我厂#1 机组 DCS 共设 15 对冗余 DPU，6 个远程 I/O 节点，使用模件类型 10 种，包括 4 种功能系统：数据采集系统 （ DAS ） 模拟量调节系统 （ MCS ）炉膛安全监控系统 （ FSSS ）顺序控制系统 （ SCS ）其中 1/51、2/52、3/53 三对 DPU 实现 DAS 功能；4/54、5/55、6/56/实现MCS功 能 ； 7/57 、 8/58 、 9/59三 对DPU实 现FSSS功 能 ；10/60、11/61、12/62、13/63、14/64、15/65 六对 DPU 实现 SCS 功能，10/60为锅炉侧顺序控制 DPU，11/61、12/62、13/63 为汽机侧顺序控制 DPU，14/64为电气厂用部分顺序控制 DPU，15/65 为电气公用部分顺序控制 DPU。8.2 Ovation 控制系统检修规程8.2.1 概述 DCS 的硬件结构主要由分散处理单元（DPU）、数据通讯网络和人机接口组成。8.2.1.1 分散处理单元 （ Distributed Processor unit ）OVATION 控制器(controller)是 DCS 控制层实现分散控制的核心部分。控制器全部为成对配置，以实现冗余切换、相互备用。控制器配有英特尔奔腾处理器，主频 133MHz,内存 32MB，32MB 闪存，可以监测 16000 个原始点，可容纳逻辑 300 页，分 5 个控制区，其中 1 区控制周期为 10mS, 2 区控制周期为 30S。控制器配有网络接口卡（NIC）通过通讯介质连接至 FDDI 网络集线器，实现数据通讯。每个控制器最多配有两块本地或远程 I/O 接口卡，本地 I/O 接口卡至多可容纳 4 个机柜、16 分支、128 个 I/O 摸件，远程 I/O 接口卡最多可容纳 8 个接点、每个接点至多可容纳 64 个模块。控制器拥有专门的互为备用电源转换器，下载后可任意编辑将 220V 沟通转换为内部使用 24V 直流电源，且在控制器内部配有供电电源模件。托电一号机组 DPU 分配及具体情况见 8.2-1 表格：下载后可任意编辑表 8.2-1 DPU 分 配 情 况 表 ：控制器内容控制区控 制区 扫描 周期（ ms）平 均扫 描时 间（ ms）最坏扫描时间(ms)最大负荷率(%)内存容量(BYTE)占 用内 存容 量(BYTE)内存占用率(%)点 数AIDIPIAODO1/51DAS 炉侧110000...
