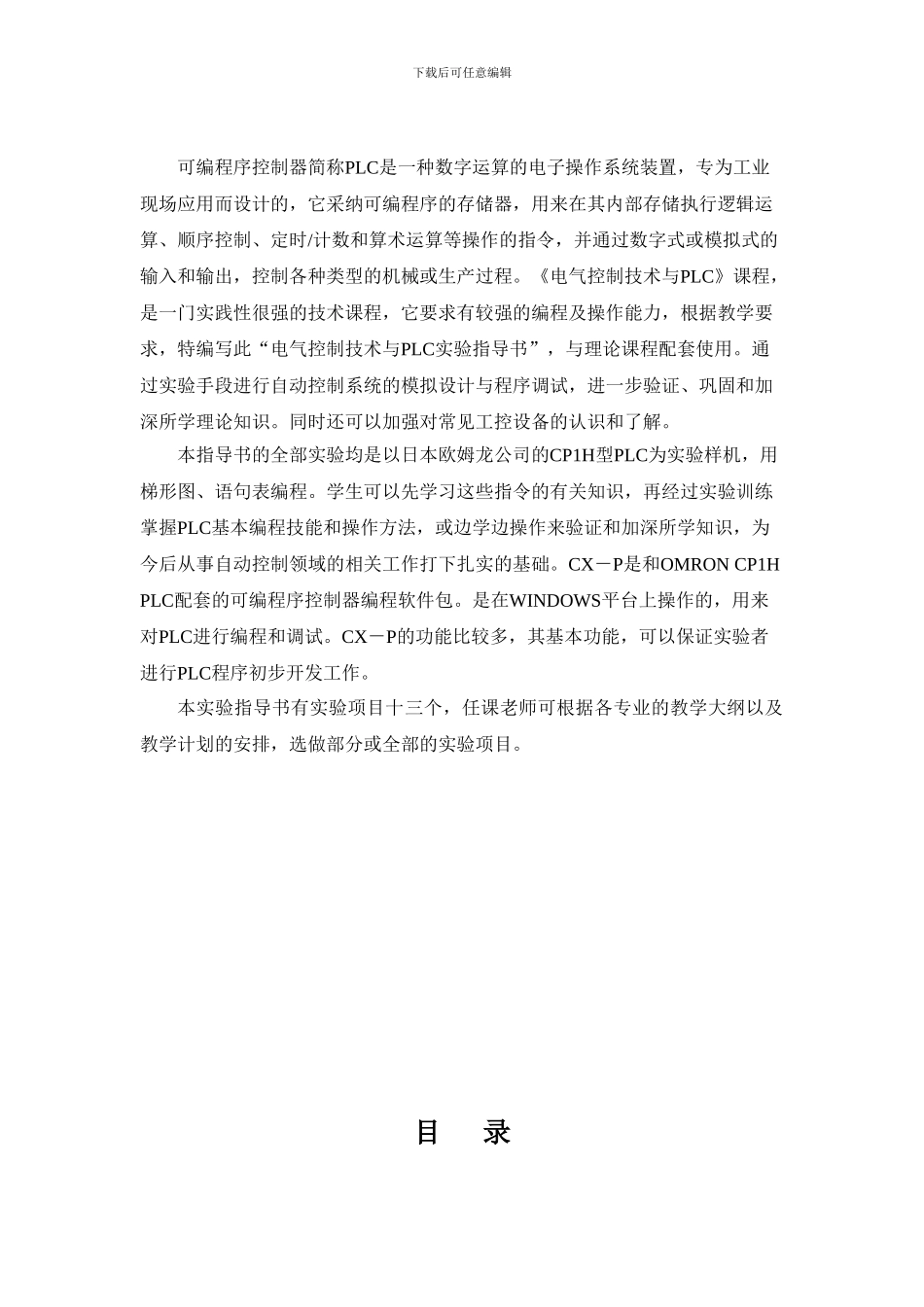

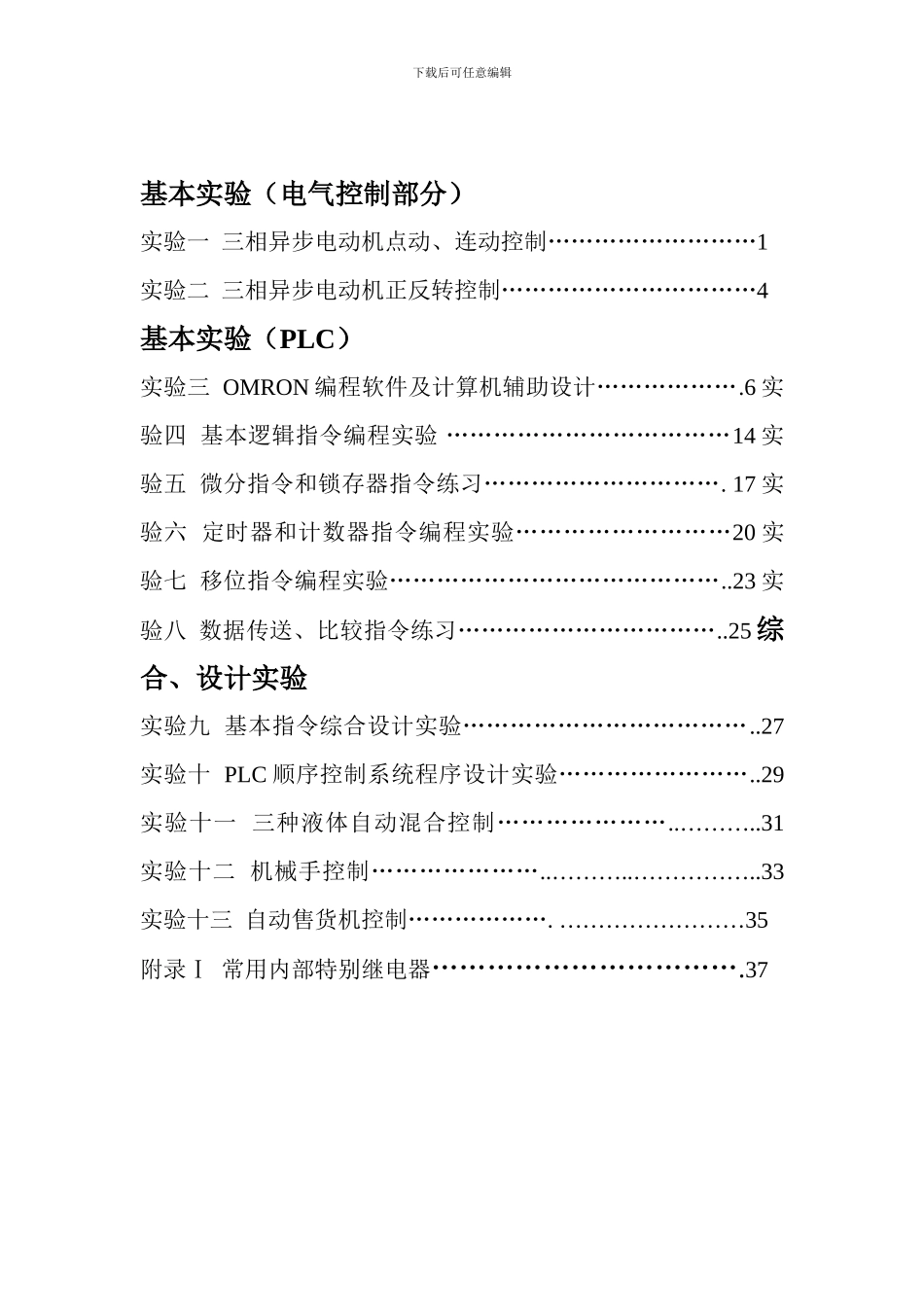

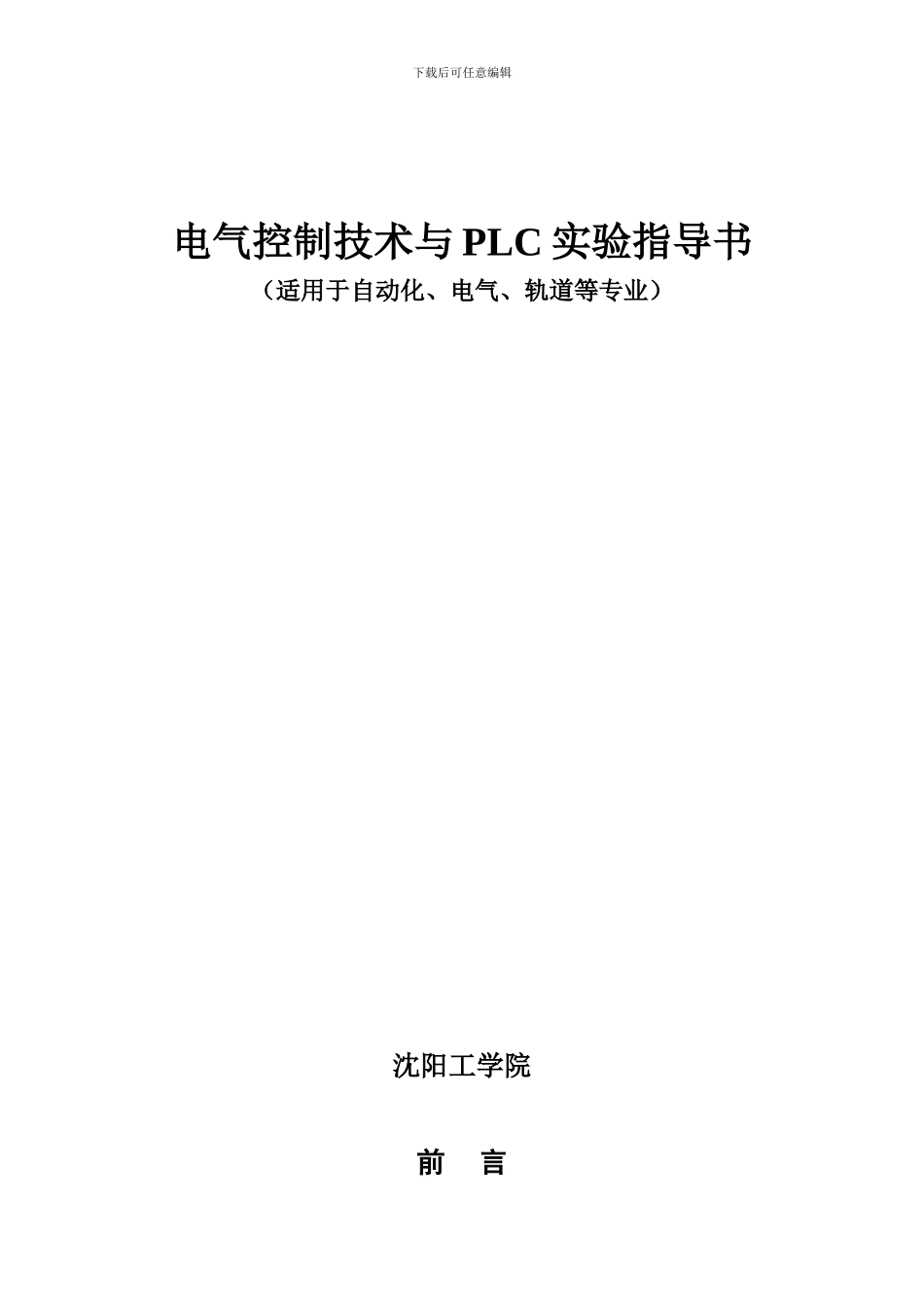

下载后可任意编辑电气控制技术与 PLC 实验指导书（适用于自动化、电气、轨道等专业） 沈阳工学院前 言下载后可任意编辑可编程序控制器简称PLC是一种数字运算的电子操作系统装置，专为工业现场应用而设计的，它采纳可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时/计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。《电气控制技术与PLC》课程，是一门实践性很强的技术课程，它要求有较强的编程及操作能力，根据教学要求，特编写此“电气控制技术与PLC实验指导书”，与理论课程配套使用。通过实验手段进行自动控制系统的模拟设计与程序调试，进一步验证、巩固和加深所学理论知识。同时还可以加强对常见工控设备的认识和了解。本指导书的全部实验均是以日本欧姆龙公司的CP1H型PLC为实验样机，用梯形图、语句表编程。学生可以先学习这些指令的有关知识，再经过实验训练掌握PLC基本编程技能和操作方法，或边学边操作来验证和加深所学知识，为今后从事自动控制领域的相关工作打下扎实的基础。CX－P是和OMRON CP1H PLC配套的可编程序控制器编程软件包。是在WINDOWS平台上操作的，用来对PLC进行编程和调试。CX－P的功能比较多，其基本功能，可以保证实验者进行PLC程序初步开发工作。本实验指导书有实验项目十三个，任课老师可根据各专业的教学大纲以及教学计划的安排，选做部分或全部的实验项目。目 录下载后可任意编辑基本实验（电气控制部分）实验一 三相异步电动机点动、连动控制………………………1实验二 三相异步电动机正反转控制……………………………4基本实验（PLC）实验三 OMRON 编程软件及计算机辅助设计……………….6 实验四 基本逻辑指令编程实验 ………………………………14 实验五 微分指令和锁存器指令练习…………………………. 17 实验六 定时器和计数器指令编程实验………………………20 实验七 移位指令编程实验……………………………………..23 实验八 数据传送、比较指令练习……………………………..25 综合、设计实验实验九 基本指令综合设计实验………………………………..27实验十 PLC 顺序控制系统程序设计实验……………………..29实验十一 三种液体自动混合控制…………………..………..31实验十二 机械手控制…………………..………..……………..33实验十三 自动售货机控制………………. ……………………35附录Ⅰ 常用...
