管廊钢结构制作安装施工方案

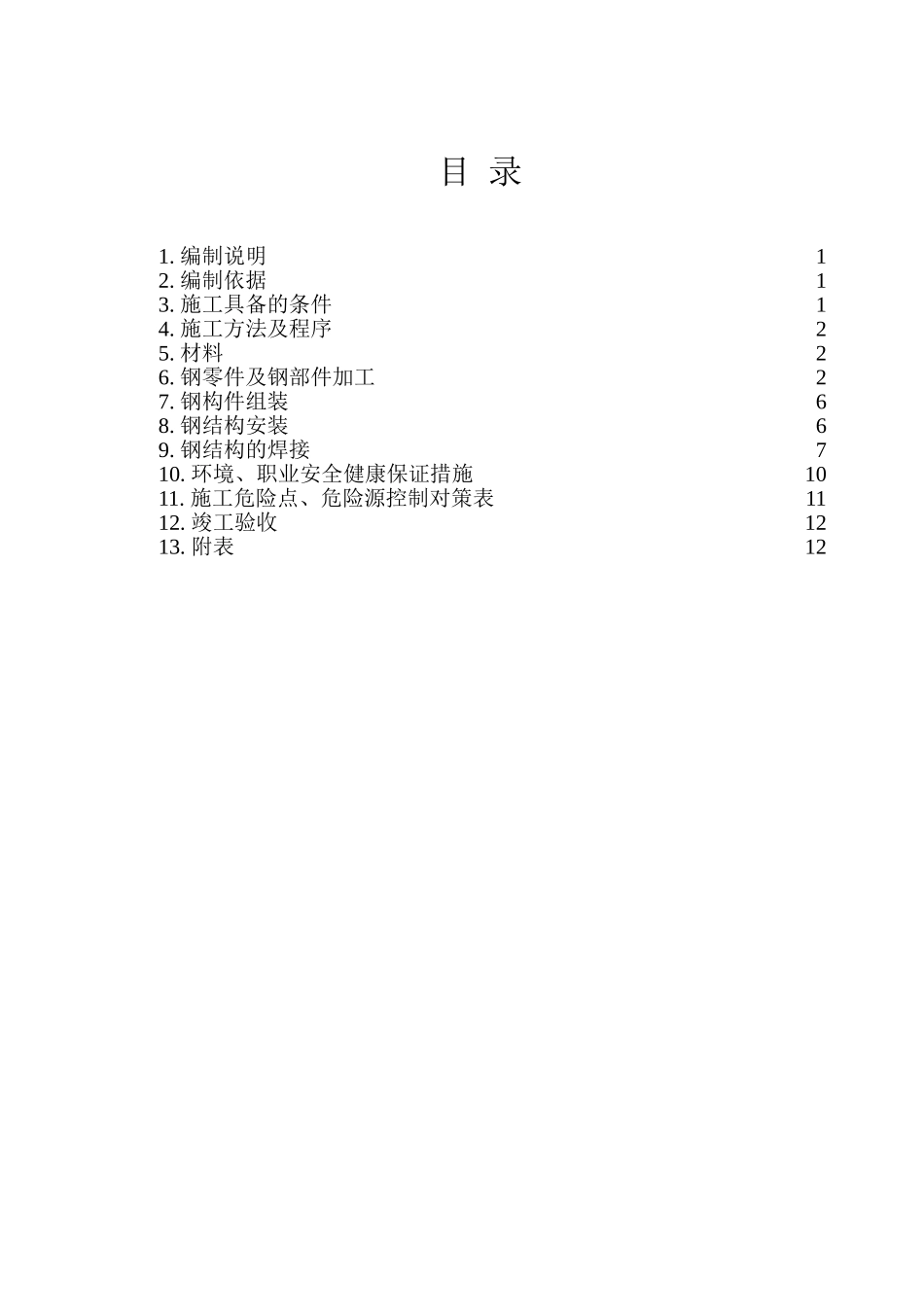

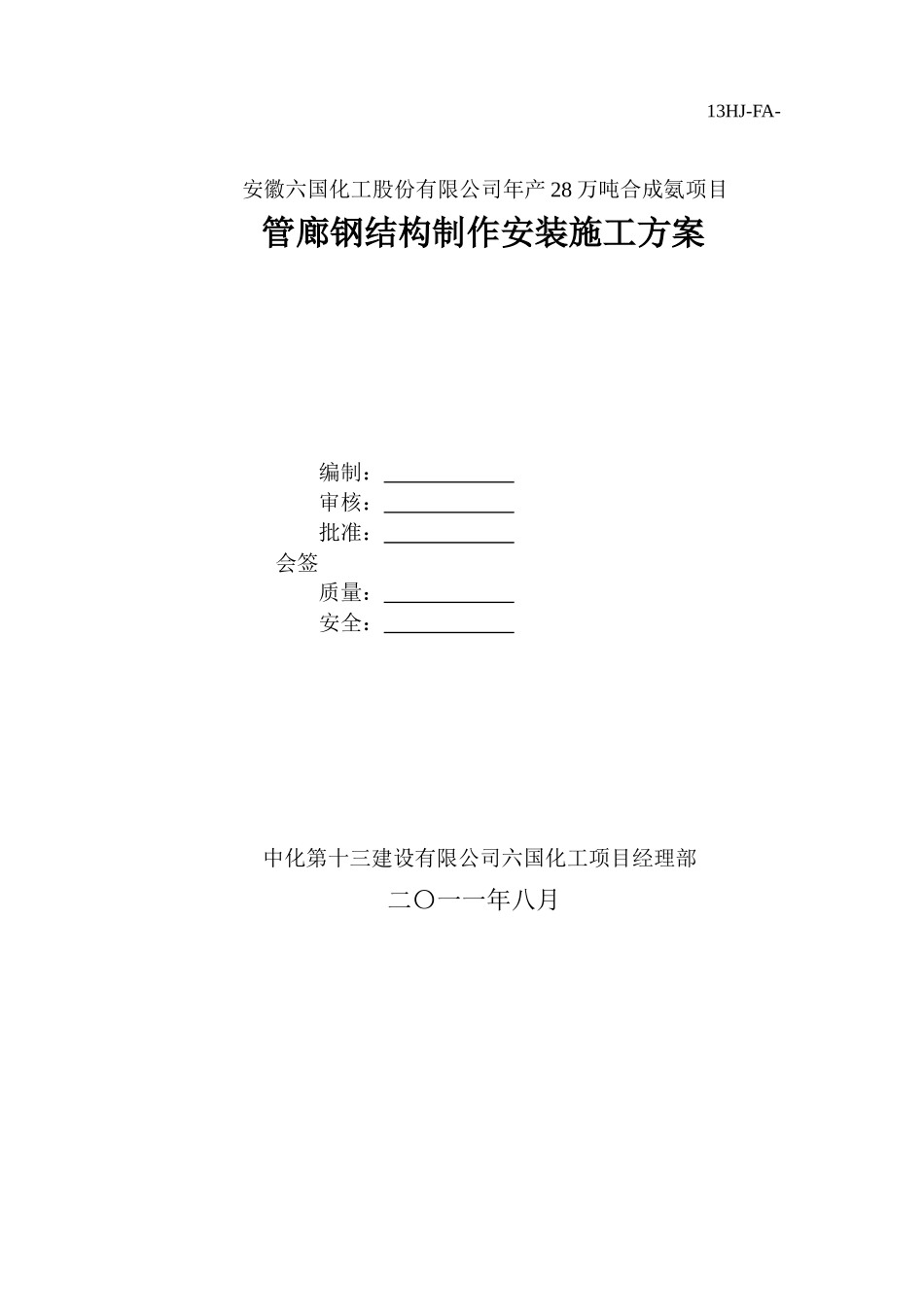

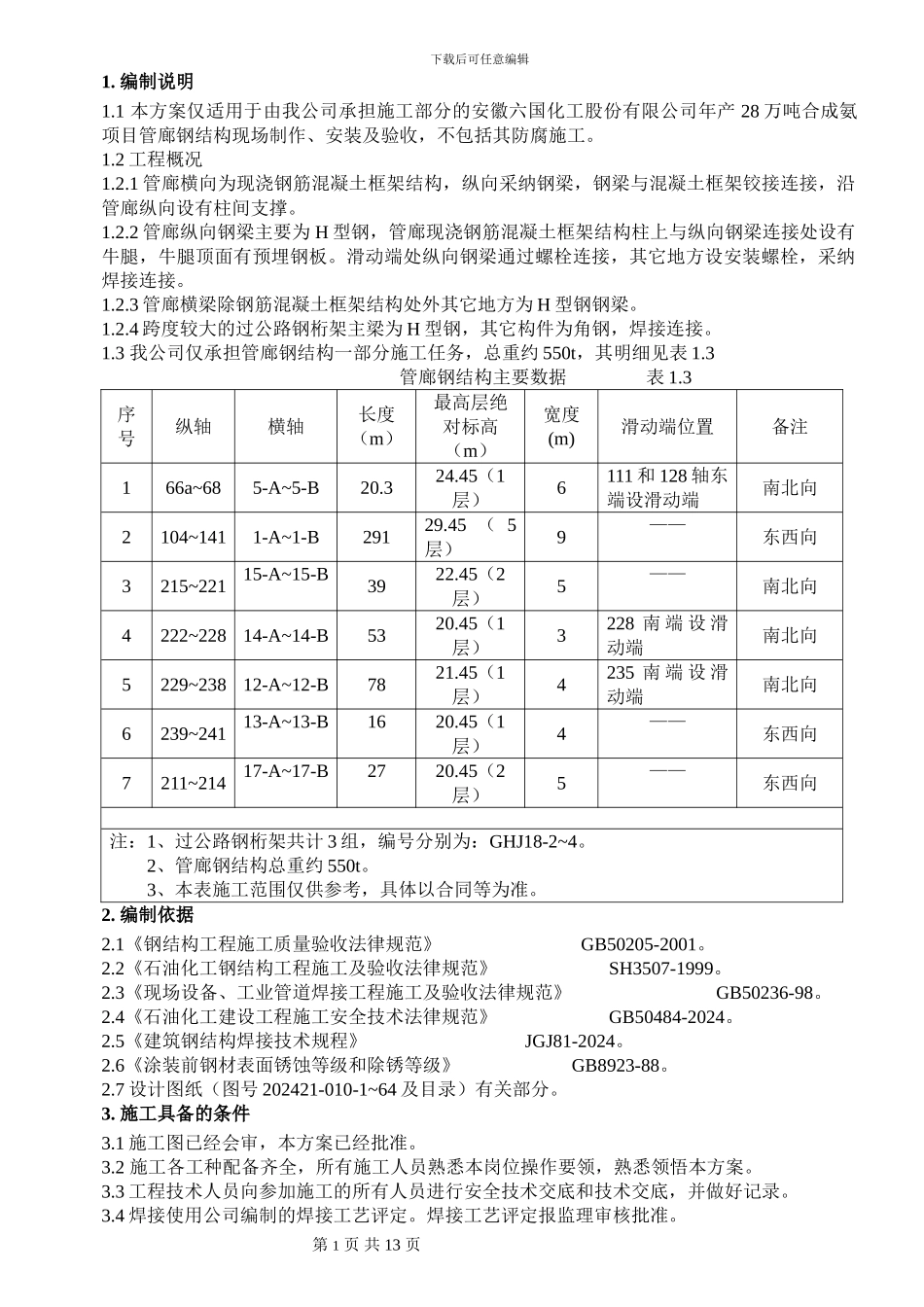

13HJ-FA- 安徽六国化工股份有限公司年产 28 万吨合成氨项目 管廊钢结构制作安装施工方案 编制： 审核： 批准： 会签质量： 安全： 中化第十三建设有限公司六国化工项目经理部二〇一一年八月 目 录1. 编制说明12. 编制依据13. 施工具备的条件14. 施工方法及程序25. 材料26. 钢零件及钢部件加工27. 钢构件组装68. 钢结构安装69. 钢结构的焊接710. 环境、职业安全健康保证措施1011. 施工危险点、危险源控制对策表1112. 竣工验收1213. 附表12下载后可任意编辑1. 编制说明1.1 本方案仅适用于由我公司承担施工部分的安徽六国化工股份有限公司年产 28 万吨合成氨项目管廊钢结构现场制作、安装及验收，不包括其防腐施工。1.2 工程概况1.2.1 管廊横向为现浇钢筋混凝土框架结构，纵向采纳钢梁，钢梁与混凝土框架铰接连接，沿管廊纵向设有柱间支撑。1.2.2 管廊纵向钢梁主要为 H 型钢，管廊现浇钢筋混凝土框架结构柱上与纵向钢梁连接处设有牛腿，牛腿顶面有预埋钢板。滑动端处纵向钢梁通过螺栓连接，其它地方设安装螺栓，采纳焊接连接。1.2.3 管廊横梁除钢筋混凝土框架结构处外其它地方为 H 型钢钢梁。1.2.4 跨度较大的过公路钢桁架主梁为 H 型钢，其它构件为角钢，焊接连接。1.3 我公司仅承担管廊钢结构一部分施工任务，总重约 550t，其明细见表 1.3管廊钢结构主要数据 表 1.3序号纵轴横轴长度（m）最高层绝对标高（m）宽度(m)滑动端位置备注166a~685-A~5-B20.324.45（1层）6111 和 128 轴东端设滑动端南北向2104~1411-A~1-B29129.45 （ 5层）9——东西向3215~22115-A~15-B3922.45（2层）5——南北向4222~22814-A~14-B5320.45（1层）3228 南 端 设 滑动端南北向5229~23812-A~12-B7821.45（1层）4235 南 端 设 滑动端南北向6239~24113-A~13-B1620.45（1层）4——东西向7211~21417-A~17-B2720.45（2层）5——东西向注：1、过公路钢桁架共计 3 组，编号分别为：GHJ18-2~4。2、管廊钢结构总重约 550t。3、本表施工范围仅供参考，具体以合同等为准。2. 编制依据2.1《钢结构工程施工质量验收法律规范》 GB50205-2001。2.2《石油化工钢结构工程施工及验收法律规范》 SH3507-1999。 2.3《现场设备、工业管道焊接工程施工及验收法律规范》 GB50236-98。2.4《石油化工建设工程施工安全技术法律规范》 GB50484-2024。 2.5《建筑钢结构焊接技术规程》 JGJ81-2024。2.6《涂装前钢材表面锈蚀等级和除...
