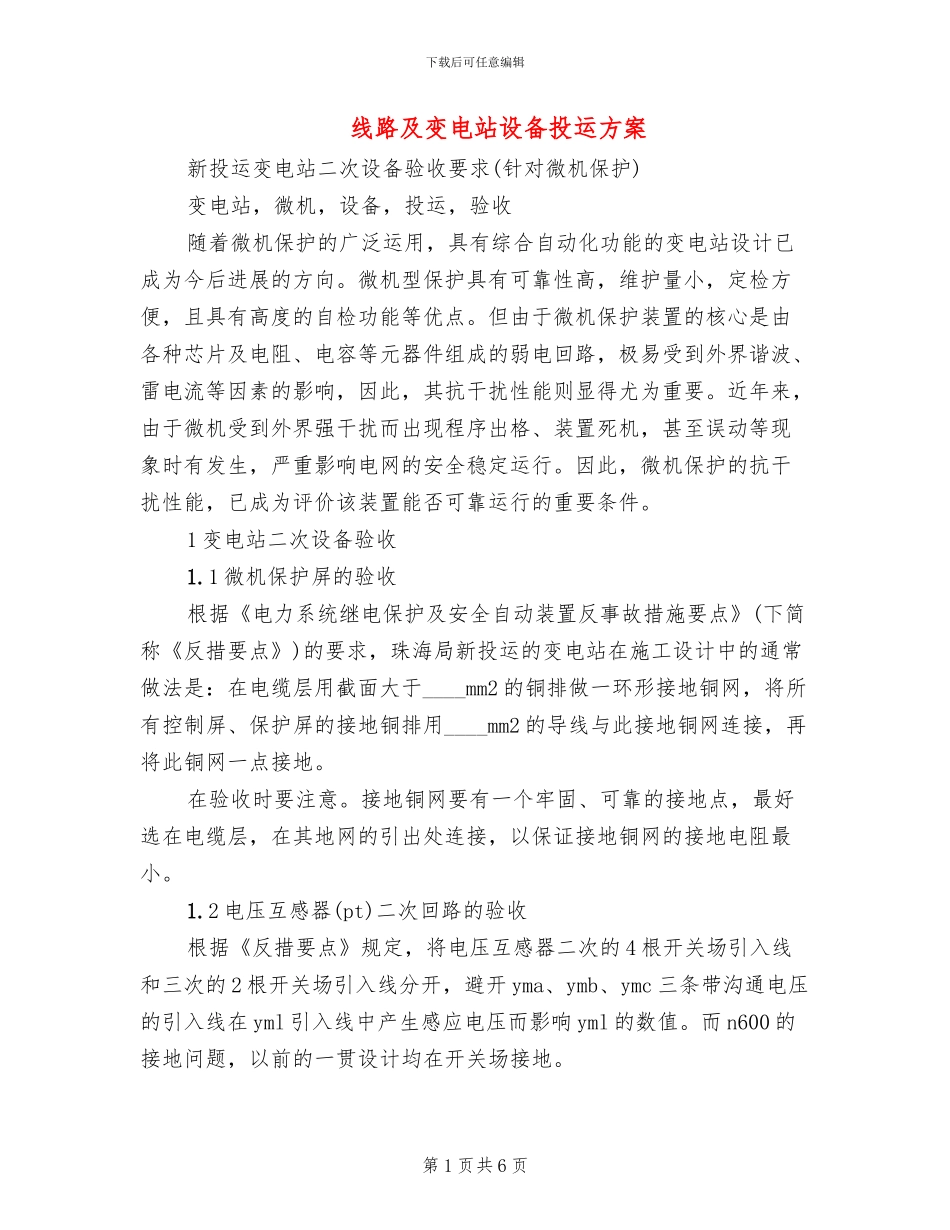

下载后可任意编辑线路及变电站设备投运方案新投运变电站二次设备验收要求(针对微机保护)变电站，微机，设备，投运，验收随着微机保护的广泛运用，具有综合自动化功能的变电站设计已成为今后进展的方向
微机型保护具有可靠性高，维护量小，定检方便，且具有高度的自检功能等优点
但由于微机保护装置的核心是由各种芯片及电阻、电容等元器件组成的弱电回路，极易受到外界谐波、雷电流等因素的影响，因此，其抗干扰性能则显得尤为重要
近年来，由于微机受到外界强干扰而出现程序出格、装置死机，甚至误动等现象时有发生，严重影响电网的安全稳定运行
因此，微机保护的抗干扰性能，已成为评价该装置能否可靠运行的重要条件
1 变电站二次设备验收1
1 微机保护屏的验收根据《电力系统继电保护及安全自动装置反事故措施要点》(下简称《反措要点》)的要求，珠海局新投运的变电站在施工设计中的通常做法是：在电缆层用截面大于____mm2 的铜排做一环形接地铜网，将所有控制屏、保护屏的接地铜排用____mm2 的导线与此接地铜网连接，再将此铜网一点接地
在验收时要注意
接地铜网要有一个牢固、可靠的接地点，最好选在电缆层，在其地网的引出处连接，以保证接地铜网的接地电阻最小
2 电压互感器(pt)二次回路的验收根据《反措要点》规定，将电压互感器二次的 4 根开关场引入线和三次的 2 根开关场引入线分开，避开 yma、ymb、ymc 三条带沟通电压的引入线在 yml 引入线中产生感应电压而影响 yml 的数值
而 n600 的接地问题，以前的一贯设计均在开关场接地

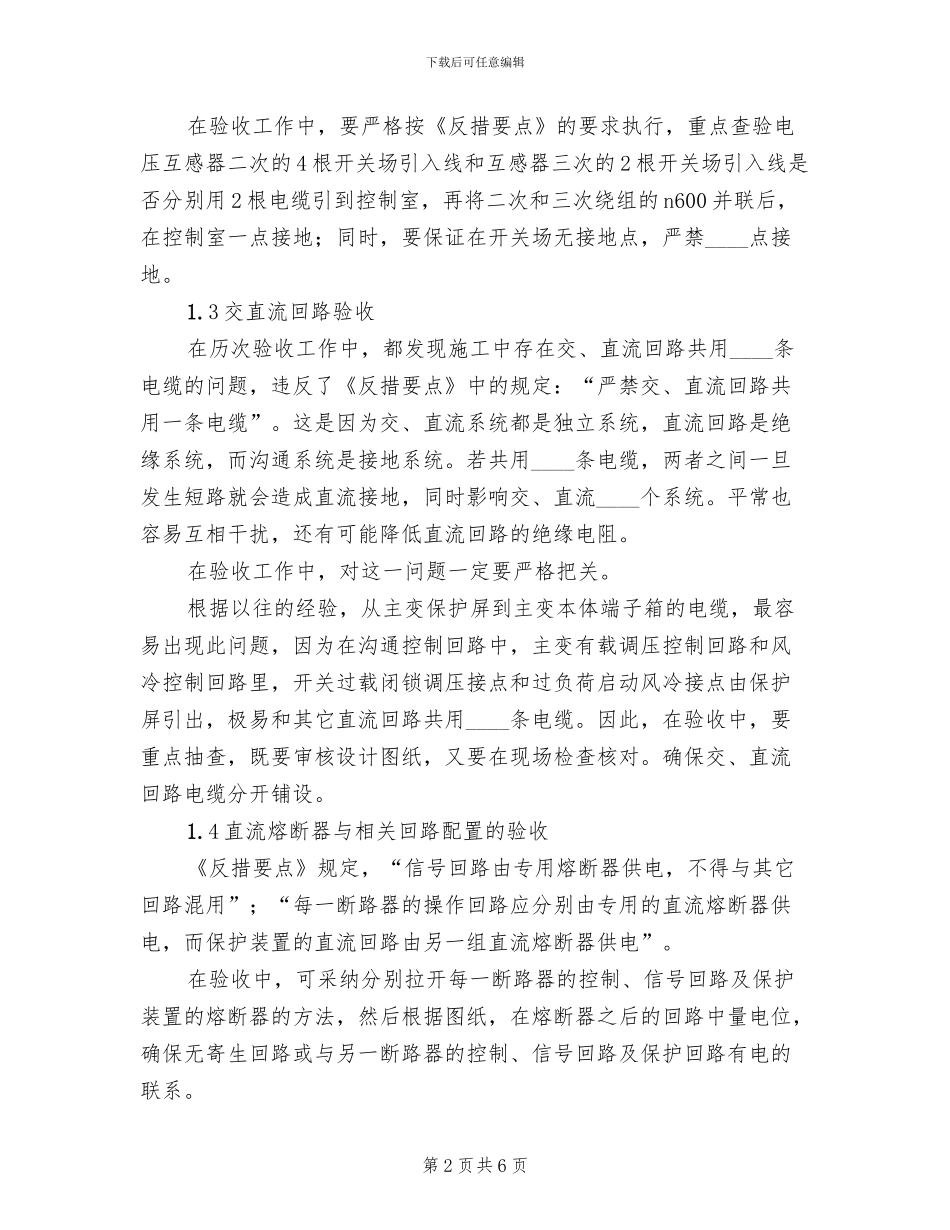

第 1 页共 6 页下载后可任意编辑在验收工作中，要严格按《反措要点》的要求执行，重点查验电压互感器二次的 4 根开关场引入线和互感器三次的 2 根开关场引入线是否分别用 2 根电缆引到控制室，再将二次和三次绕组的 n600 并联后，在控制室一点接地；同时，要保证在开关场无接
