计算机网络思科综合性实验报告

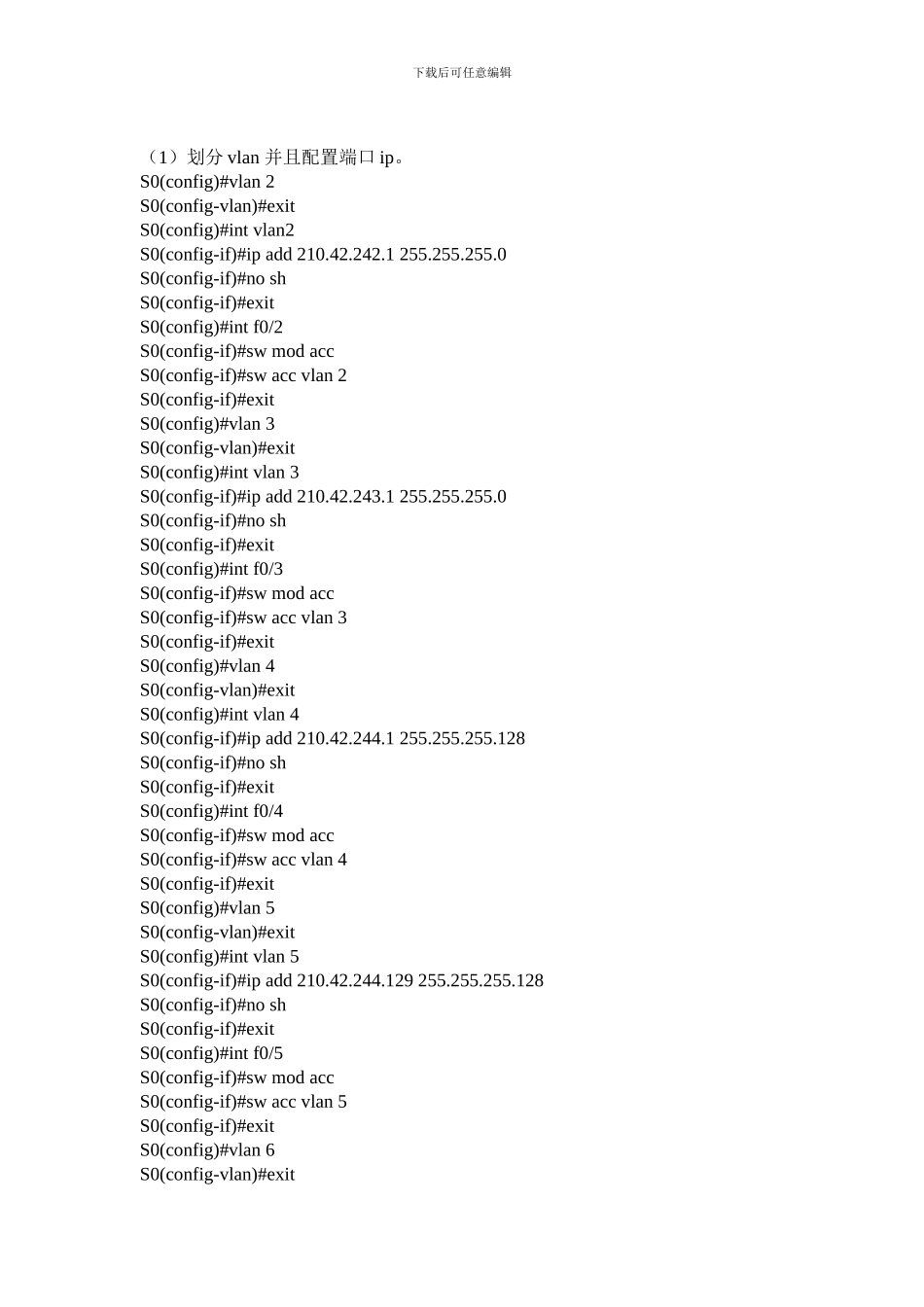

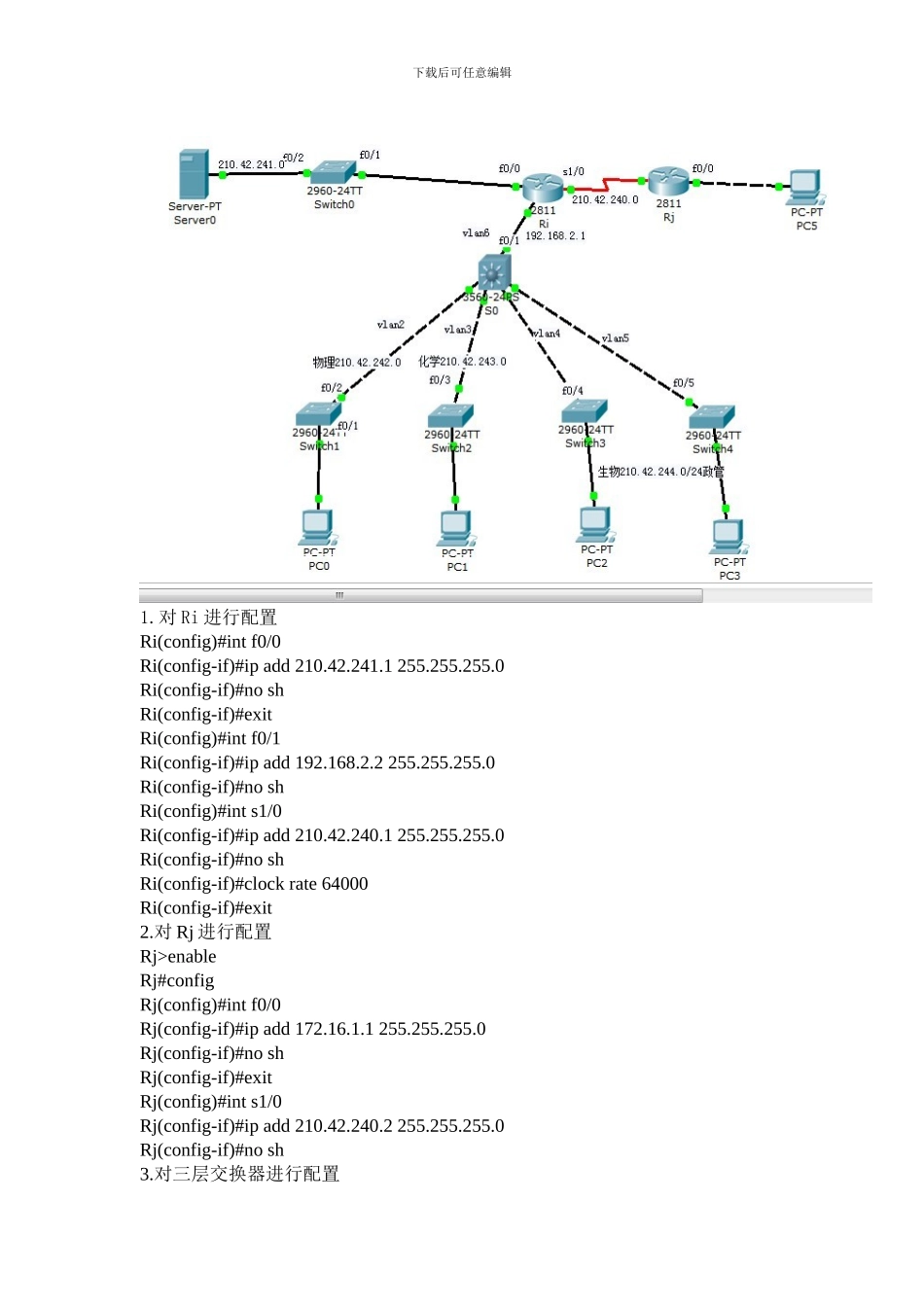

下载后可任意编辑软件学院综合性实验报告专业 年级/班级：12 级软件学院 2024—2024 学年第学 1 期课程名称指导老师学号姓名实验地点实验时间项目名称综合性实验实验类型综合性一、实验目的假设某校园网通过 1 台三层交换机连到校园网出口路由器，路由器再和校园外的另一台路由器相接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。 通过对网络设备的连通和对拓扑的分析，加深对常见典型局域网拓扑的理解；通过路由建立起网络之间的连接，熟悉交换机、路由器的基本操作命令，了解网络路由的设计与配置。二、实验仪器或设备二层交换机五台、三层交换机一台， 路由器两台，学生实验主机五台及一台服务器。三、总体设计（设计原理、设计方案及流程等） 1、三层交换机上划分 VLAN2 VLAN3VLAN4 VLAN5 VLAN6 并且配置 DHCP。 2、物理学院、化学院最多分计算机有 250 台，生物政管学院最多有 120 台计算机和服务器，需要对生物和政管学院划分子网。 3、三层交换机和出口路由器 Ri 相连。 4、局域网内部三层交换机和路由器 Ri 间利用 RIPv2 实现全网互通。 5 、 pc0 pc1 pc2 pc3 pc4 的 ip 地 址 动 态 获 得 ， 对 pc5 配 置 ip 172.16.1.2四、实验步骤（包括主要步骤、代码分析等）根据如图拓扑图连接好设备下载后可任意编辑1.对 Ri 进行配置Ri(config)#int f0/0Ri(config-if)#ip add 210.42.241.1 255.255.255.0Ri(config-if)#no shRi(config-if)#exitRi(config)#int f0/1Ri(config-if)#ip add 192.168.2.2 255.255.255.0Ri(config-if)#no shRi(config)#int s1/0Ri(config-if)#ip add 210.42.240.1 255.255.255.0Ri(config-if)#no shRi(config-if)#clock rate 64000Ri(config-if)#exit2.对 Rj 进行配置Rj>enableRj#configRj(config)#int f0/0Rj(config-if)#ip add 172.16.1.1 255.255.255.0Rj(config-if)#no shRj(config-if)#exitRj(config)#int s1/0Rj(config-if)#ip add 210.42.240.2 255.255.255.0Rj(config-if)#no sh 3.对三层交换器进行配置下载后可任意编辑 （1）划分 vlan 并且配置端口 ip。S0(config)#vlan 2S0(config-vlan)#exitS0(config)#int vlan2S0(config-if)#ip add 210.42.242.1 255.255.255.0S0(config-if)#no shS0(config-if)#exitS0(config)#int f0/2S0(config-if)#sw mod accS0(config-if)#sw acc vlan 2S0...
