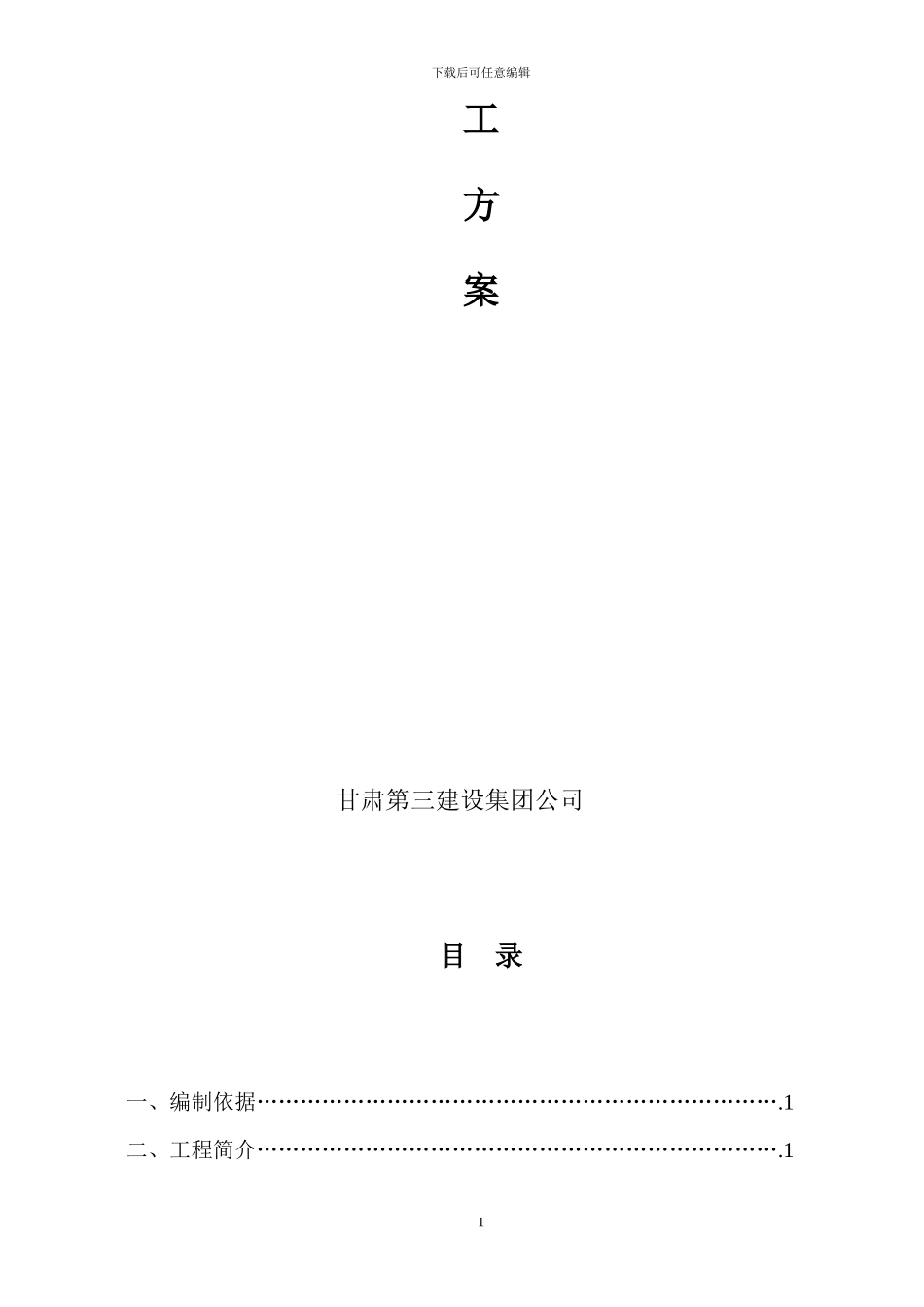

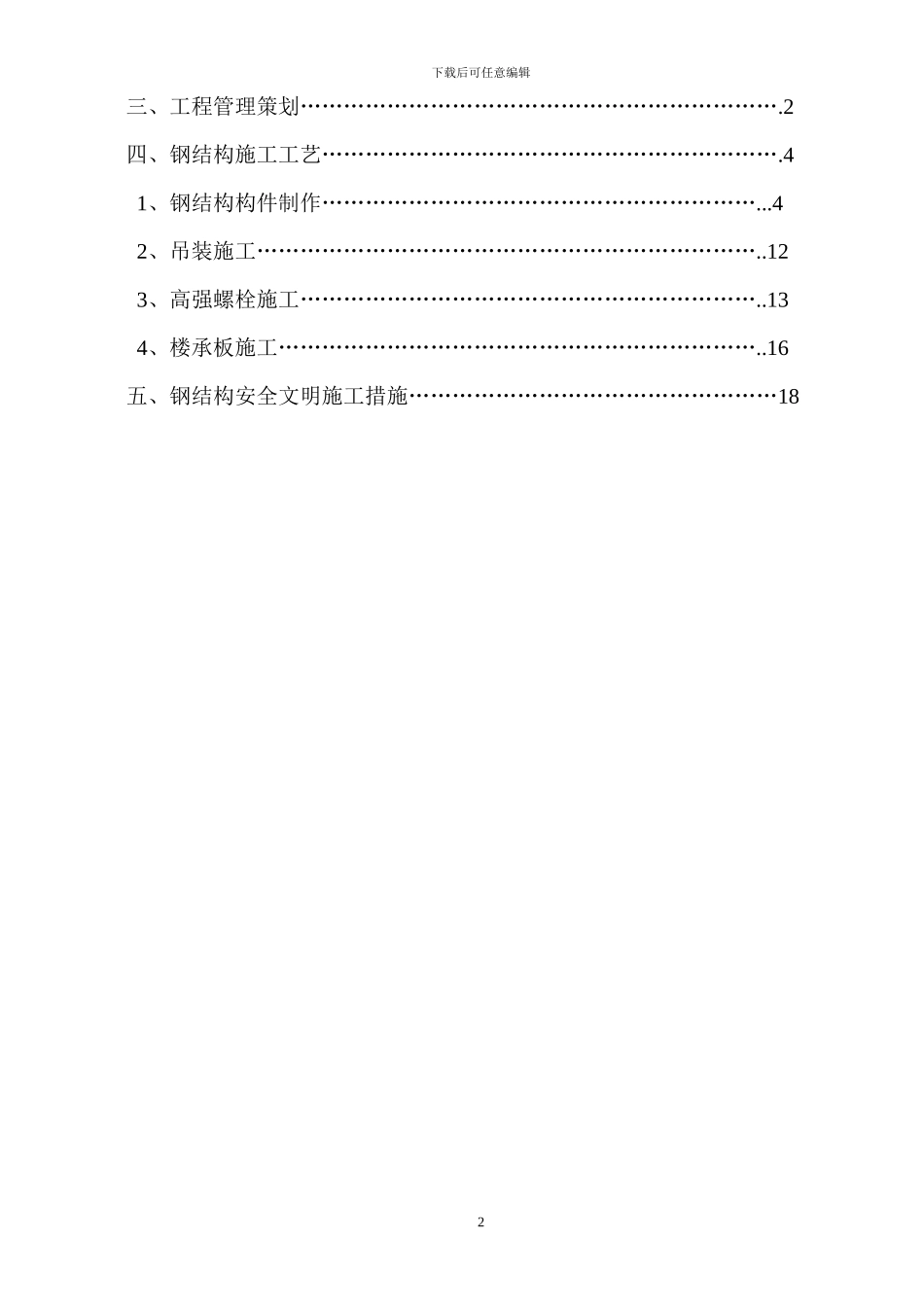

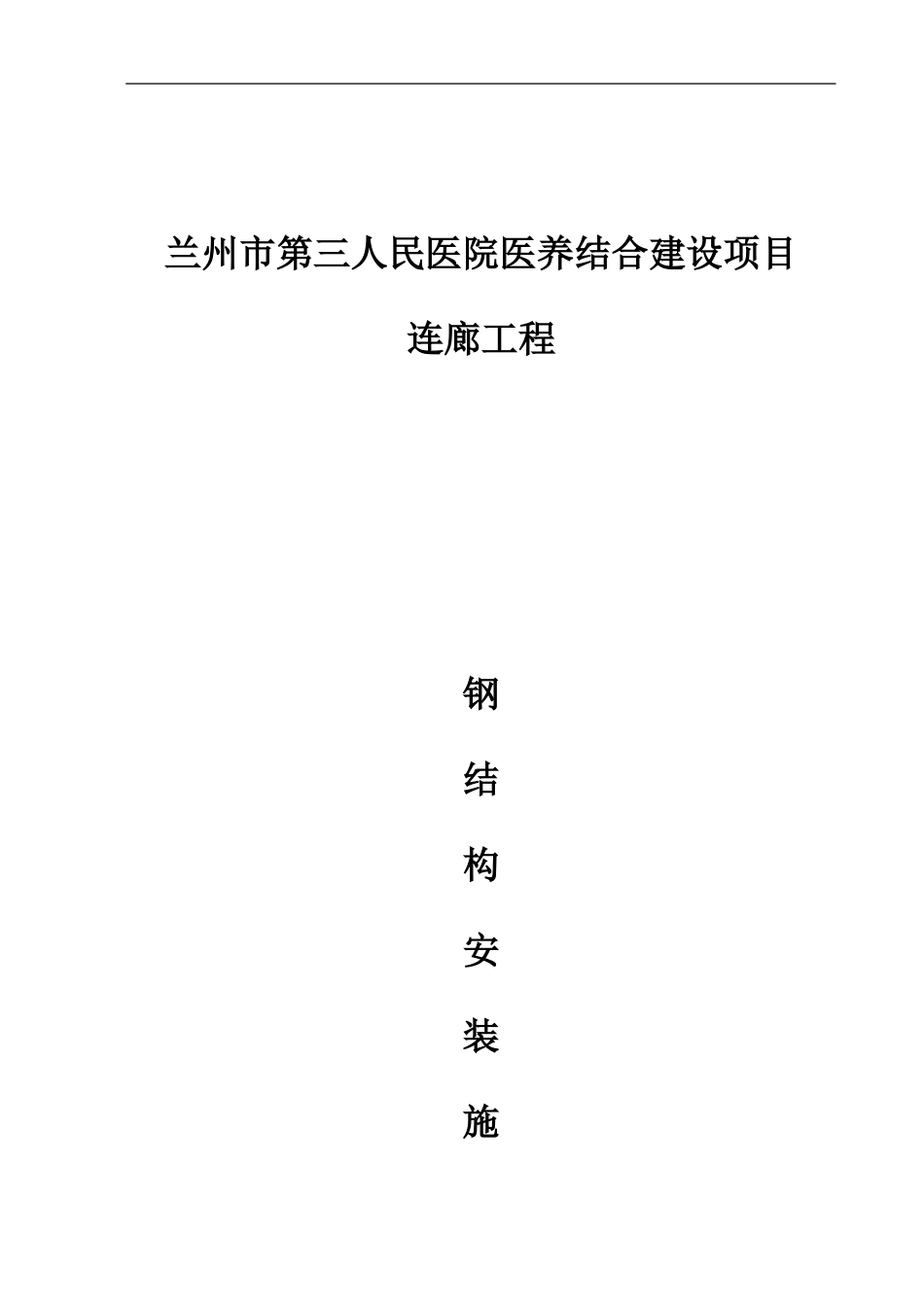

兰州市第三人民医院医养结合建设项目连廊工程钢结构安装施下载后可任意编辑工方案甘肃第三建设集团公司 目 录一、编制依据……………………………………………………………….1二、工程简介……………………………………………………………….11下载后可任意编辑三、工程管理策划………………………………………………………….2四、钢结构施工工艺……………………………………………………….4 1、钢结构构件制作……………………………………………………...4 2、吊装施工……………………………………………………………..12 3、高强螺栓施工………………………………………………………..13 4、楼承板施工…………………………………………………………..16五、钢结构安全文明施工措施……………………………………………182一、编制依据1、 兰州市第三人民医院医养结合建设项目招标文件及招标图纸问题反馈书；2 设计图纸及其钢结构施工法律规范；3 本公司依据 ISO9001：2024 标准制定的《质量管理体系程序文件》；本工程施工组织设计编制中采纳的法律规范及标准如下：序号标 准 编 号标 准 名 称1GB50017-2024钢结构设计法律规范2GB50207--2024屋面工程质量验收法律规范3GB50212-2024建筑防腐蚀工程施工及验收法律规范4JGJ18--2024钢筋焊接及验收规程5JGJ81--2024建筑钢结构焊接及验收法律规范6JGJ82--2024钢结构高强螺栓连接设计、施工及验收法律规范7GB50205—2001钢结构工程施工质量验收法律规范8GB50209—2024建筑地面工程施工质量验收法律规范9GB50300—2024建筑工程施工质量验收统一标准10JGJ33--2024建筑机械使用安全技术规程11JGJ59--2024建筑施工安全检查标准12GB/T50328--2024文件归档整理法律规范二、工程简介1、工程名称：兰州市第三人民医院医养结合建设项目-连廊工程2、建设单位：兰州市第三人民医院3、建设地点：兰州市七里河建兰新村 130 号4、建筑面积：91.8m²5、建筑设计使用年限：50 年6、建筑耐火等级：二级7、建筑物设防抗震烈度：8 度8、建筑结构类型：单层钢框架结构a、本工程为单层钢框架连廊，地上一层，层高3.6m，建筑高度11.25m,外围护结构为断桥铝合金夹胶玻璃幕墙，屋面防水等级为II级，做法为一道4厚SBS防水卷材，室外雨水管采纳DN100PVC雨水管。连廊长32.8m,宽2.3m，连接精神康复养老院和原精神康复住院部。b、连廊柱间跨度为2.3米，柱距分别为：3.03米、2.3米 、10.125米、9.65米、9...
