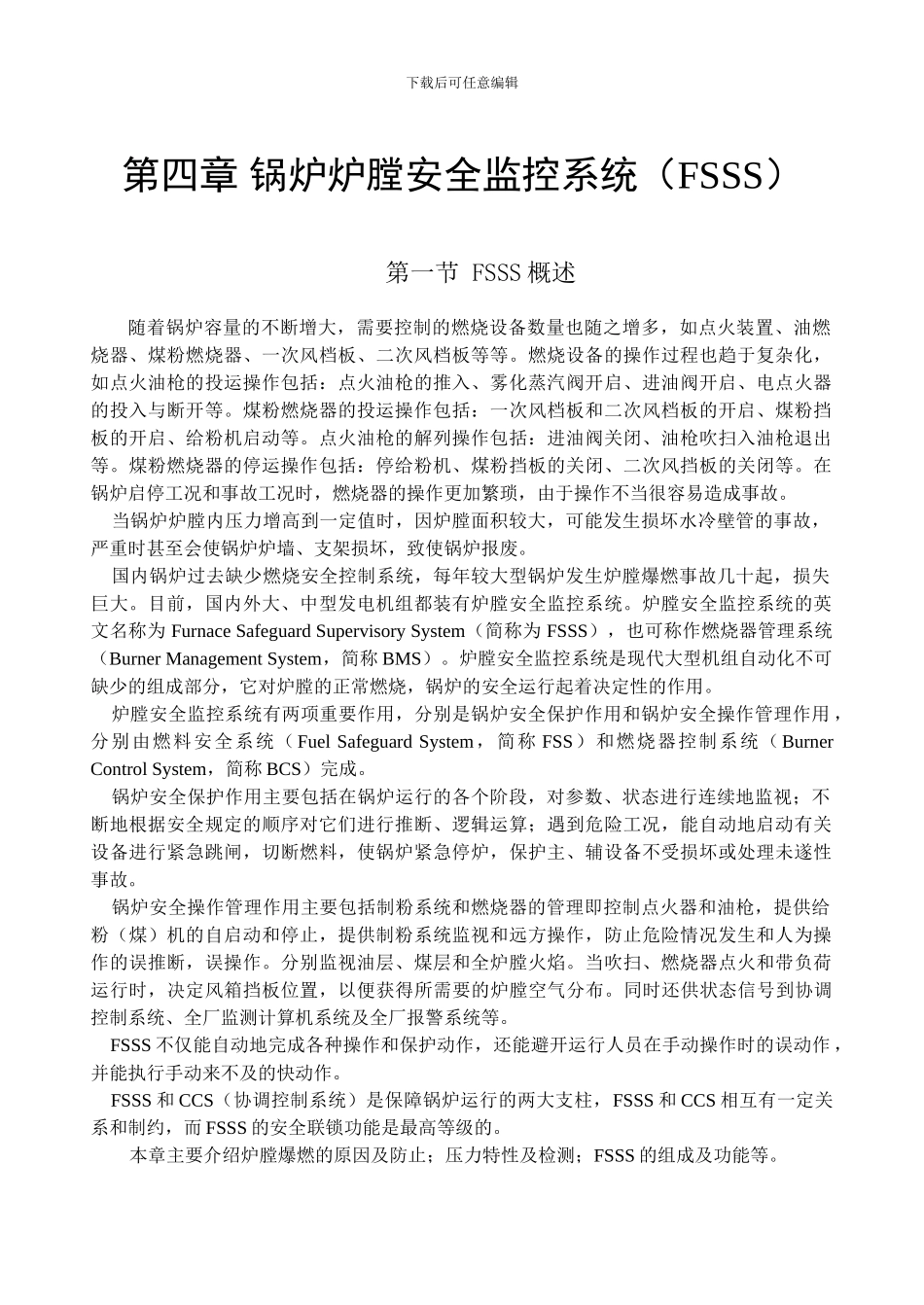

锅炉炉膛安全监控系统

下载后可任意编辑第四章 锅炉炉膛安全监控系统（FSSS）第一节 FSSS 概述随着锅炉容量的不断增大，需要控制的燃烧设备数量也随之增多，如点火装置、油燃烧器、煤粉燃烧器、一次风档板、二次风档板等等。燃烧设备的操作过程也趋于复杂化，如点火油枪的投运操作包括：点火油枪的推入、雾化蒸汽阀开启、进油阀开启、电点火器的投入与断开等。煤粉燃烧器的投运操作包括：一次风档板和二次风档板的开启、煤粉挡板的开启、给粉机启动等。点火油枪的解列操作包括：进油阀关闭、油枪吹扫入油枪退出等。煤粉燃烧器的停运操作包括：停给粉机、煤粉挡板的关闭、二次风挡板的关闭等。在锅炉启停工况和事故工况时，燃烧器的操作更加繁琐，由于操作不当很容易造成事故。 当锅炉炉膛内压力增高到一定值时，因炉膛面积较大，可能发生损坏水冷壁管的事故，严重时甚至会使锅炉炉墙、支架损坏，致使锅炉报废。 国内锅炉过去缺少燃烧安全控制系统，每年较大型锅炉发生炉膛爆燃事故几十起，损失巨大。目前，国内外大、中型发电机组都装有炉膛安全监控系统。炉膛安全监控系统的英文名称为 Furnace Safeguard Supervisory System（简称为 FSSS），也可称作燃烧器管理系统（Burner Management System，简称 BMS）。炉膛安全监控系统是现代大型机组自动化不可缺少的组成部分，它对炉膛的正常燃烧，锅炉的安全运行起着决定性的作用。 炉膛安全监控系统有两项重要作用，分别是锅炉安全保护作用和锅炉安全操作管理作用 ，分别由燃料安全系统（ Fuel Safeguard System，简称 FSS）和燃烧器控制系统（ Burner Control System，简称 BCS）完成。 锅炉安全保护作用主要包括在锅炉运行的各个阶段，对参数、状态进行连续地监视；不断地根据安全规定的顺序对它们进行推断、逻辑运算；遇到危险工况，能自动地启动有关设备进行紧急跳闸，切断燃料，使锅炉紧急停炉，保护主、辅设备不受损坏或处理未遂性事故。 锅炉安全操作管理作用主要包括制粉系统和燃烧器的管理即控制点火器和油枪，提供给粉（煤）机的自启动和停止，提供制粉系统监视和远方操作，防止危险情况发生和人为操作的误推断，误操作。分别监视油层、煤层和全炉膛火焰。当吹扫、燃烧器点火和带负荷运行时，决定风箱挡板位置，以便获得所需要的炉膛空气分布。同时还供状态信号到协调控制系统、全厂监测计算机系统及全厂报警系统等。 FSSS 不仅能自动地完成各种操作和保护动作，还能避开运行人员在手...
