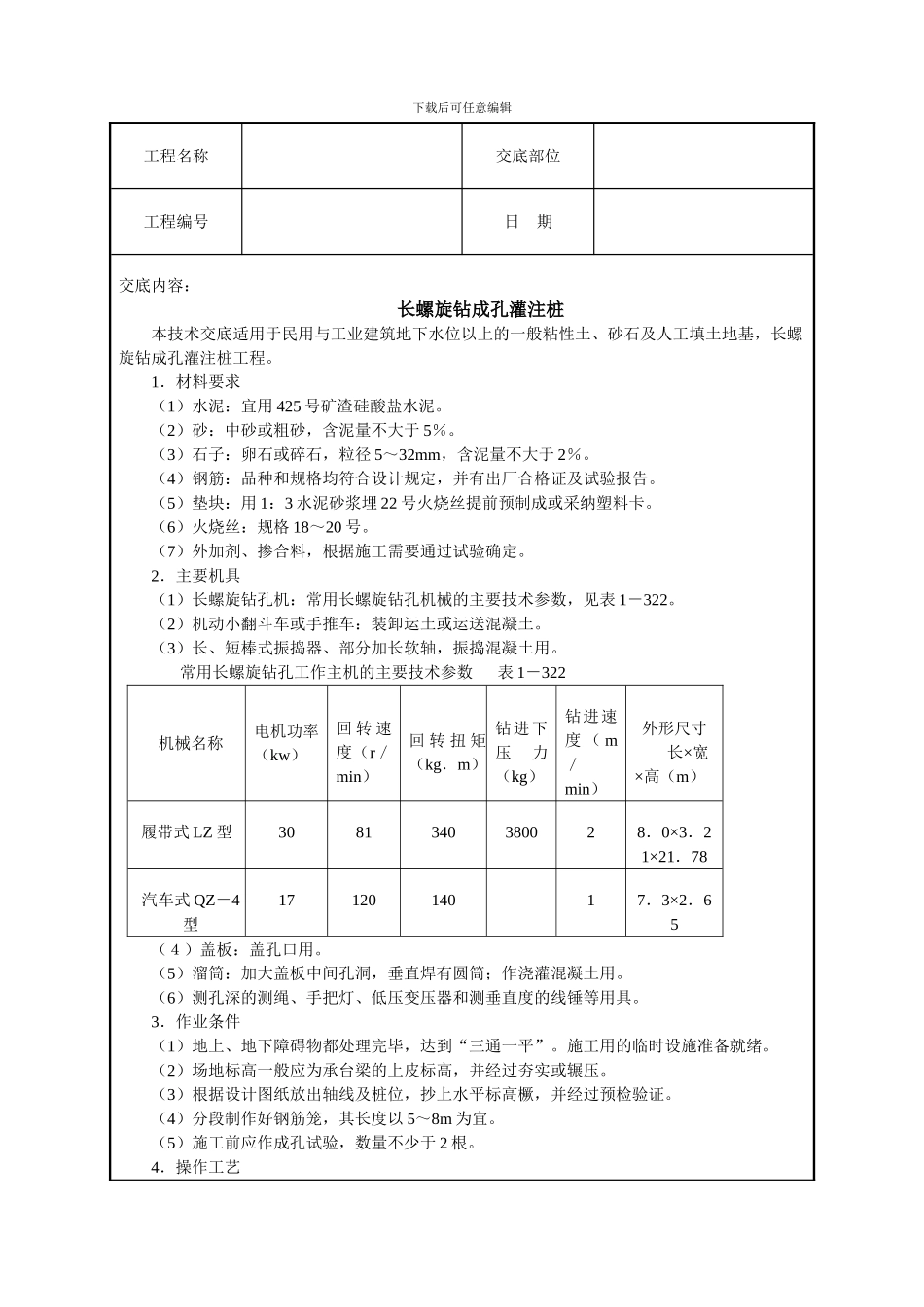

下载后可任意编辑工程名称交底部位工程编号日 期交底内容:长螺旋钻成孔灌注桩本技术交底适用于民用与工业建筑地下水位以上的一般粘性土、砂石及人工填土地基,长螺旋钻成孔灌注桩工程。1.材料要求(1)水泥:宜用 425 号矿渣硅酸盐水泥。(2)砂:中砂或粗砂,含泥量不大于 5%。(3)石子:卵石或碎石,粒径 5~32mm,含泥量不大于 2%。(4)钢筋:品种和规格均符合设计规定,并有出厂合格证及试验报告。(5)垫块:用 1:3 水泥砂浆埋 22 号火烧丝提前预制成或采纳塑料卡。(6)火烧丝:规格 18~20 号。(7)外加剂、掺合料,根据施工需要通过试验确定。2.主要机具 (1)长螺旋钻孔机:常用长螺旋钻孔机械的主要技术参数,见表 1-322。(2)机动小翻斗车或手推车:装卸运土或运送混凝土。(3)长、短棒式振捣器、部分加长软轴,振捣混凝土用。 常用长螺旋钻孔工作主机的主要技术参数 表 1-322机械名称电机功率(kw)回 转 速度(r/min)回 转 扭 矩(kg.m)钻进下压力(kg)钻进速度 ( m/min)外形尺寸长×宽×高(m)履带式 LZ 型3081340380028.0×3.21×21.78汽车式 QZ-4型1712014017.3×2.65(4)盖板:盖孔口用。(5)溜筒:加大盖板中间孔洞,垂直焊有圆筒;作浇灌混凝土用。(6)测孔深的测绳、手把灯、低压变压器和测垂直度的线锤等用具。3.作业条件(1)地上、地下障碍物都处理完毕,达到“三通一平”。施工用的临时设施准备就绪。(2)场地标高一般应为承台梁的上皮标高,并经过夯实或辗压。(3)根据设计图纸放出轴线及桩位,抄上水平标高橛,并经过预检验证。(4)分段制作好钢筋笼,其长度以 5~8m 为宜。(5)施工前应作成孔试验,数量不少于 2 根。4.操作工艺下载后可任意编辑工程名称交底部位工程编号日 期成孔工艺流程;钻孔桩就位 → 钻孔 → 检查成孔质量 → 孔底清理 → 盖好孔口盖板 →移钻孔机至下一桩位浇灌混凝土工艺流程: 移走盖板复测孔深、垂直度 → 放钢筋笼子 → 放混凝土留筒 → 浇灌混凝土(随浇随震) → 插桩顶钢筋(1)钻孔机就位:钻孔机就位时,必须保持平稳,不发生倾斜、移位。为准确控制钻孔深度,应在桩架上或桩管上作出控制的标尺,以便在施工中进行观测、记录。(2)钻孔:调直机架挺杆,对好桩位(用对位圈),开动机器钻进、出土,达到控制深度、停钻、提钻。(3)检查成孔质量:1)钻深测定。用测深绳(锤)或手提灯测量孔...
