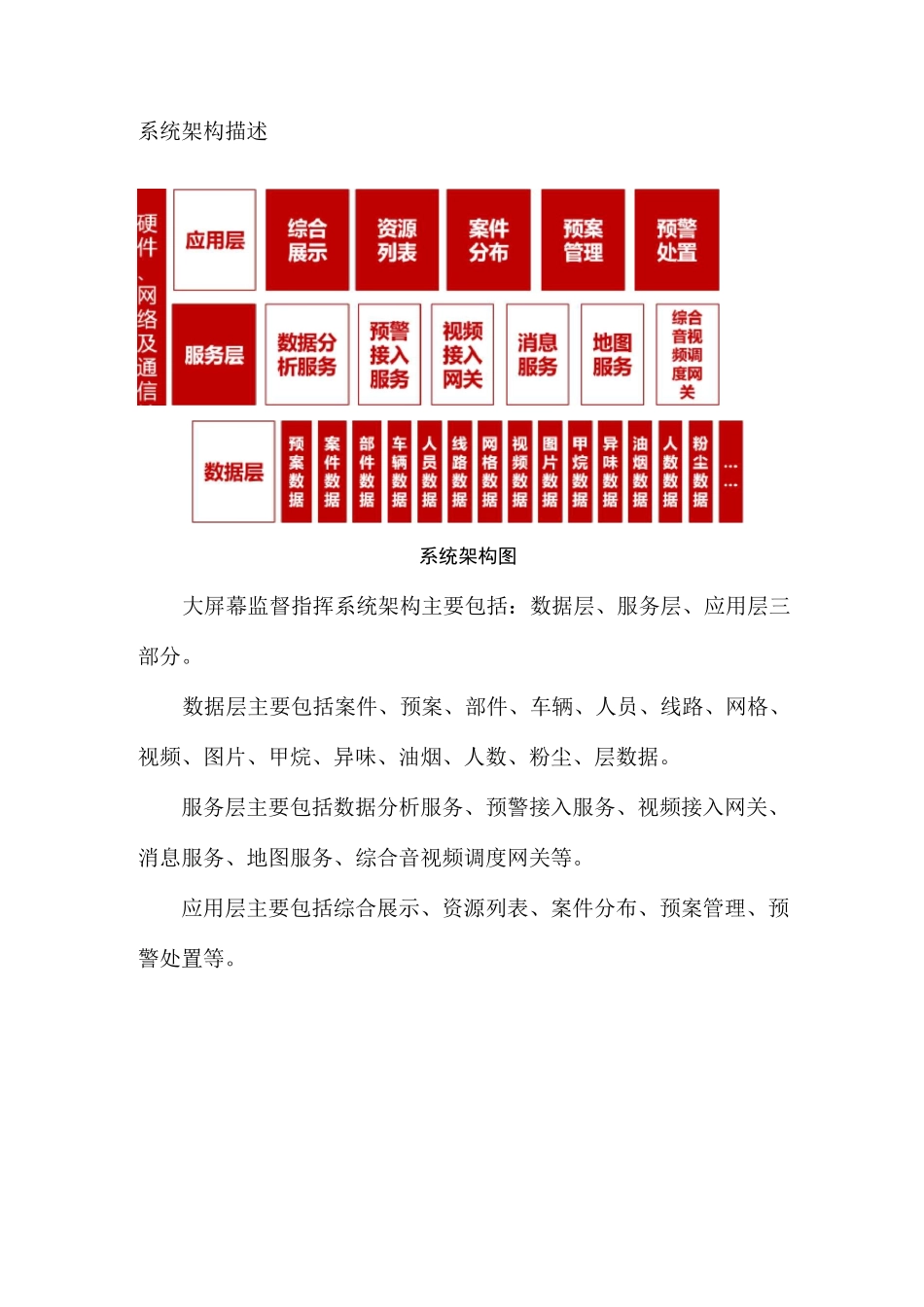

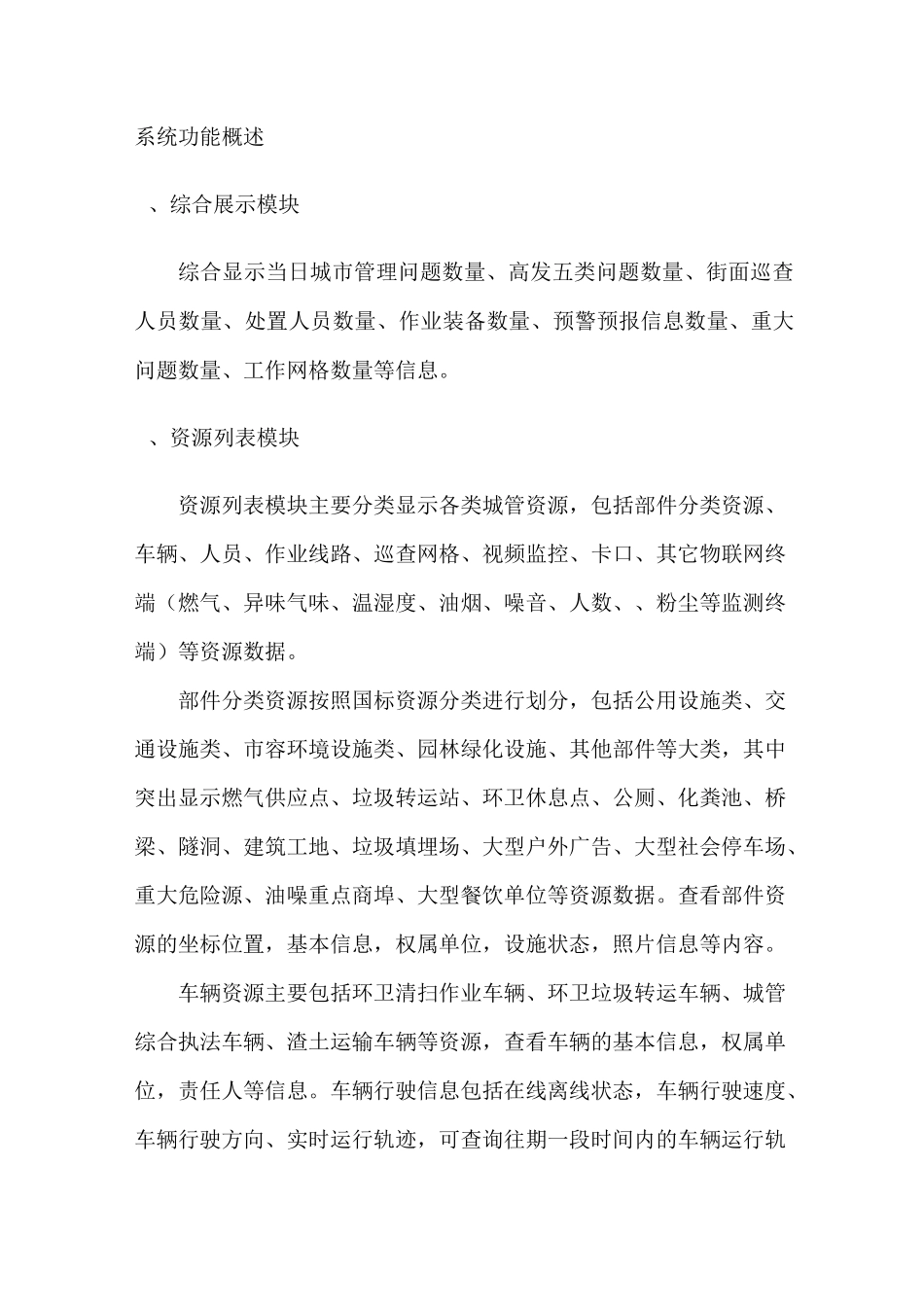

大屏幕监督指挥系统设计系统整体描述大屏幕监督指挥系统整合了地理信息服务、城管业务数据、音视频调度系统等相关支撑系统和数据，实现在一张地图展示城管各类部件、城管各种案件、各类物联网终端、各类预警预报数据、各类网格、各类应急预案等资源数据，实现了包括地图撒点、图表分析、预警预报、重大案件处置调度等功能，满足基于大屏幕显示的城管监督指挥调度工作。业务流程梳理系统架构描述系统架构图大屏幕监督指挥系统架构主要包括：数据层、服务层、应用层三部分。数据层主要包括案件、预案、部件、车辆、人员、线路、网格、视频、图片、甲烷、异味、油烟、人数、粉尘、层数据。服务层主要包括数据分析服务、预警接入服务、视频接入网关、消息服务、地图服务、综合音视频调度网关等。应用层主要包括综合展示、资源列表、案件分布、预案管理、预警处置等。系统功能概述、综合展示模块综合显示当日城市管理问题数量、高发五类问题数量、街面巡查人员数量、处置人员数量、作业装备数量、预警预报信息数量、重大问题数量、工作网格数量等信息。、资源列表模块资源列表模块主要分类显示各类城管资源，包括部件分类资源、车辆、人员、作业线路、巡查网格、视频监控、卡口、其它物联网终端（燃气、异味气味、温湿度、油烟、噪音、人数、、粉尘等监测终端）等资源数据。部件分类资源按照国标资源分类进行划分，包括公用设施类、交通设施类、市容环境设施类、园林绿化设施、其他部件等大类，其中突出显示燃气供应点、垃圾转运站、环卫休息点、公厕、化粪池、桥梁、隧洞、建筑工地、垃圾填埋场、大型户外广告、大型社会停车场、重大危险源、油噪重点商埠、大型餐饮单位等资源数据。查看部件资源的坐标位置，基本信息，权属单位，设施状态，照片信息等内容。车辆资源主要包括环卫清扫作业车辆、环卫垃圾转运车辆、城管综合执法车辆、渣土运输车辆等资源，查看车辆的基本信息，权属单位，责任人等信息。车辆行驶信息包括在线离线状态，车辆行驶速度、车辆行驶方向、实时运行轨迹，可查询往期一段时间内的车辆运行轨迹。对于安装了车载视频、车载电台、油耗、水耗传感器的车辆，还可查看前端实时视频，进行电台调度，显示当前油耗和水耗信息。人员资源主要包括配备了城管通的巡查人员、配备了处置通的作业人员、配备了执法通的执法人员、配备了定位终端的环卫清扫人员等，查看人员的基本信息，责任单位、联系电话等。人员作业状态信息包括在线离线状态，...
