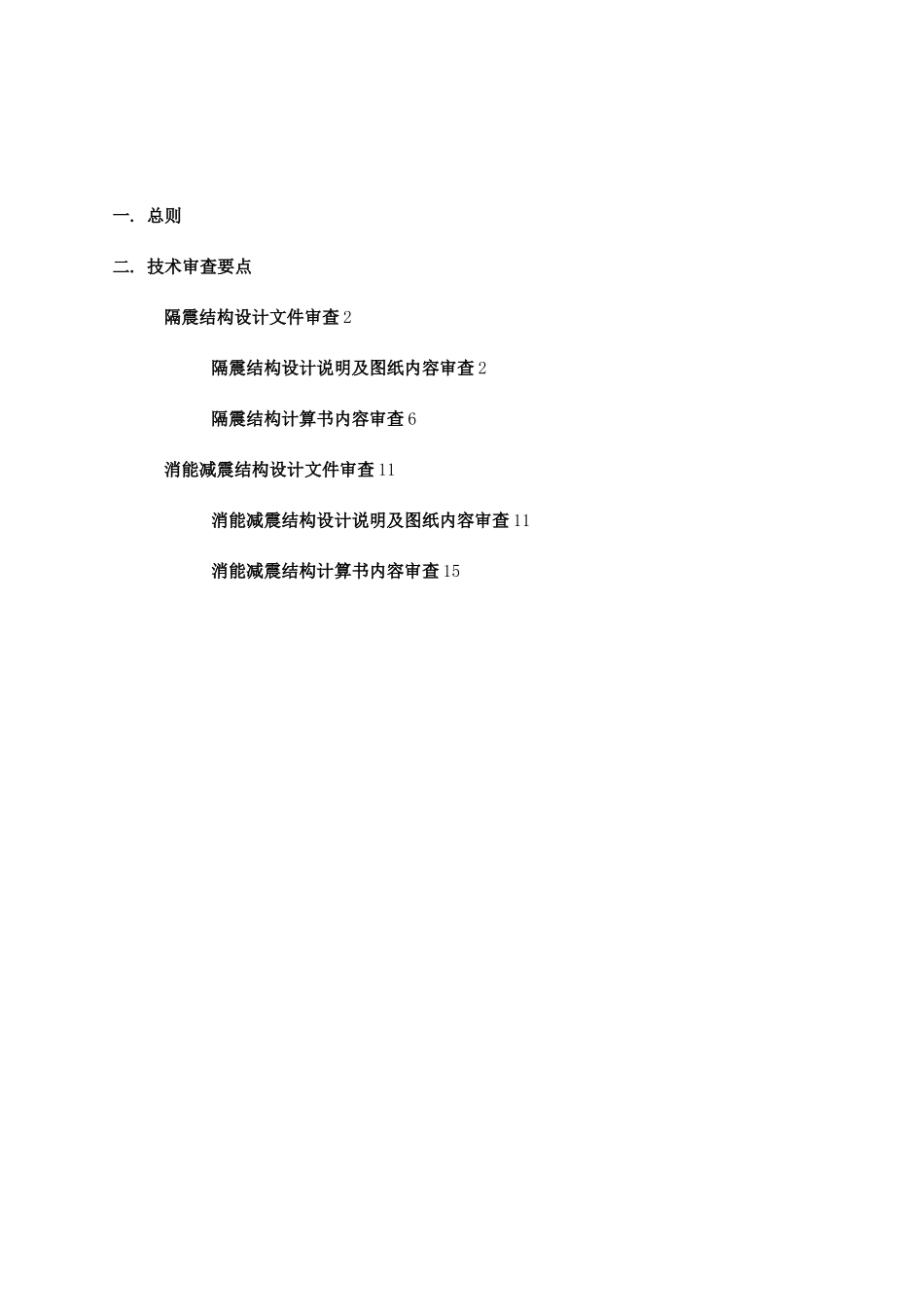

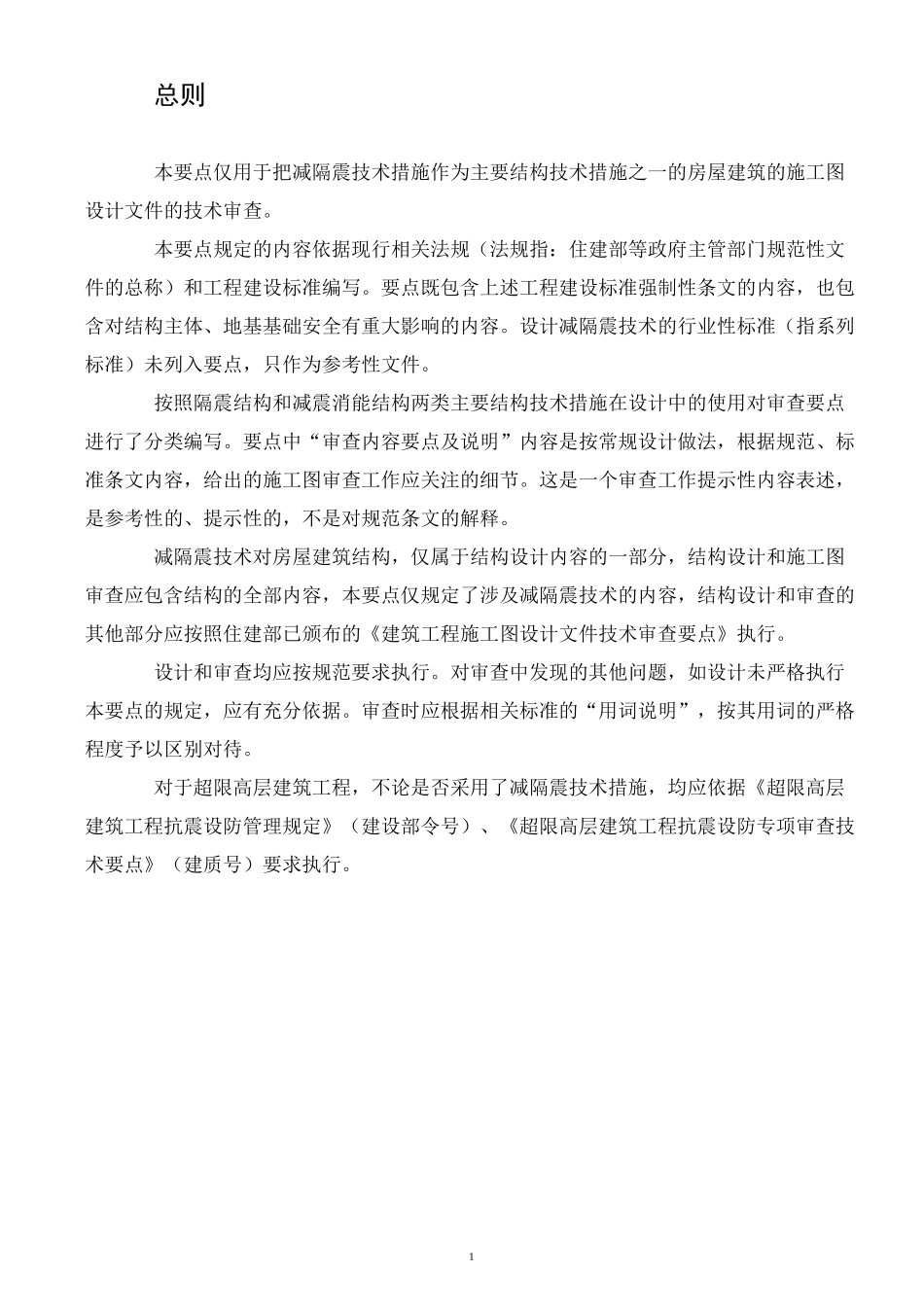

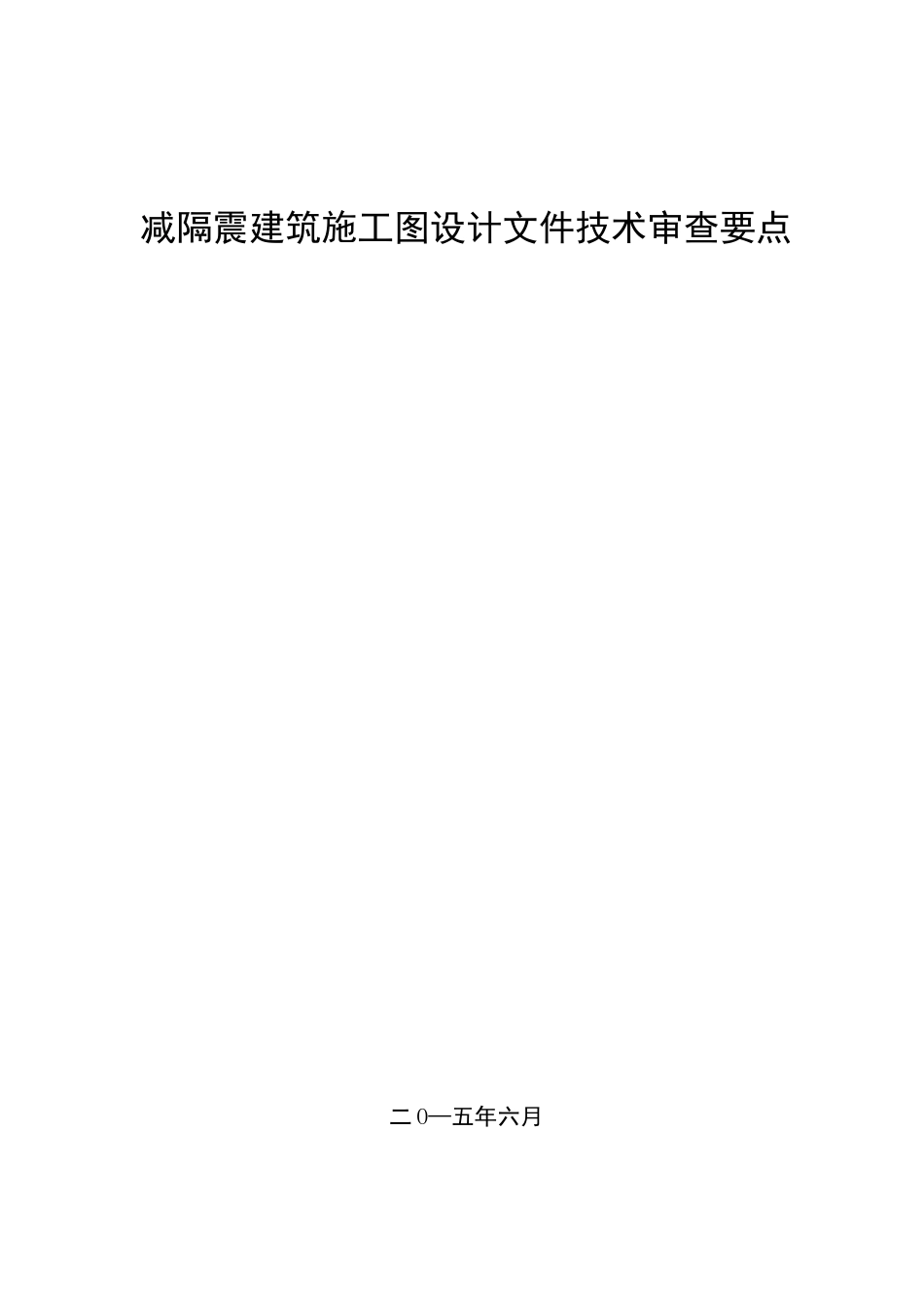

减隔震建筑施工图设计文件技术审查要点二 O—五年六月一. 总则二. 技术审查要点隔震结构设计文件审查 2隔震结构设计说明及图纸内容审查 2隔震结构计算书内容审查 6消能减震结构设计文件审查 11消能减震结构设计说明及图纸内容审查 11消能减震结构计算书内容审查 151总则本要点仅用于把减隔震技术措施作为主要结构技术措施之一的房屋建筑的施工图设计文件的技术审查。本要点规定的内容依据现行相关法规（法规指：住建部等政府主管部门规范性文件的总称）和工程建设标准编写。要点既包含上述工程建设标准强制性条文的内容，也包含对结构主体、地基基础安全有重大影响的内容。设计减隔震技术的行业性标准（指系列标准）未列入要点，只作为参考性文件。按照隔震结构和减震消能结构两类主要结构技术措施在设计中的使用对审查要点进行了分类编写。要点中“审查内容要点及说明”内容是按常规设计做法，根据规范、标准条文内容，给出的施工图审查工作应关注的细节。这是一个审查工作提示性内容表述，是参考性的、提示性的，不是对规范条文的解释。减隔震技术对房屋建筑结构，仅属于结构设计内容的一部分，结构设计和施工图审查应包含结构的全部内容，本要点仅规定了涉及减隔震技术的内容，结构设计和审查的其他部分应按照住建部已颁布的《建筑工程施工图设计文件技术审查要点》执行。设计和审查均应按规范要求执行。对审查中发现的其他问题，如设计未严格执行本要点的规定，应有充分依据。审查时应根据相关标准的“用词说明”，按其用词的严格程度予以区别对待。对于超限高层建筑工程，不论是否采用了减隔震技术措施，均应依据《超限高层建筑工程抗震设防管理规定》（建设部令号）、《超限高层建筑工程抗震设防专项审查技术要点》（建质号）要求执行。2技术审查要点隔震结构设计文件审查隔震结构设计说明及图纸内容审查规范名称条文号条文内容审查内容要点及说明1•结构设计说明及图纸一般性内容详见住房城乡建设部《建筑工程施工图设计文件技术审查要点》相关章节2•隔震结构设计说明及图纸专项技术内容隔震结构应专门写一个隔震结构专项设计说明。抗震规范GB50011-201012.1.3建筑结构米用隔震设计时应符合下列各项规定：1.结构高宽比宜小于 4,且不应大于相关规范规程对非隔震结构的具体规定，其变形特征接近剪切变形，最大高度应满足本规范非隔震结构的要求；高宽比大于 4 或非隔震结构相关规定的结构采用隔震设计时，应进行专门研究。2.建筑...
