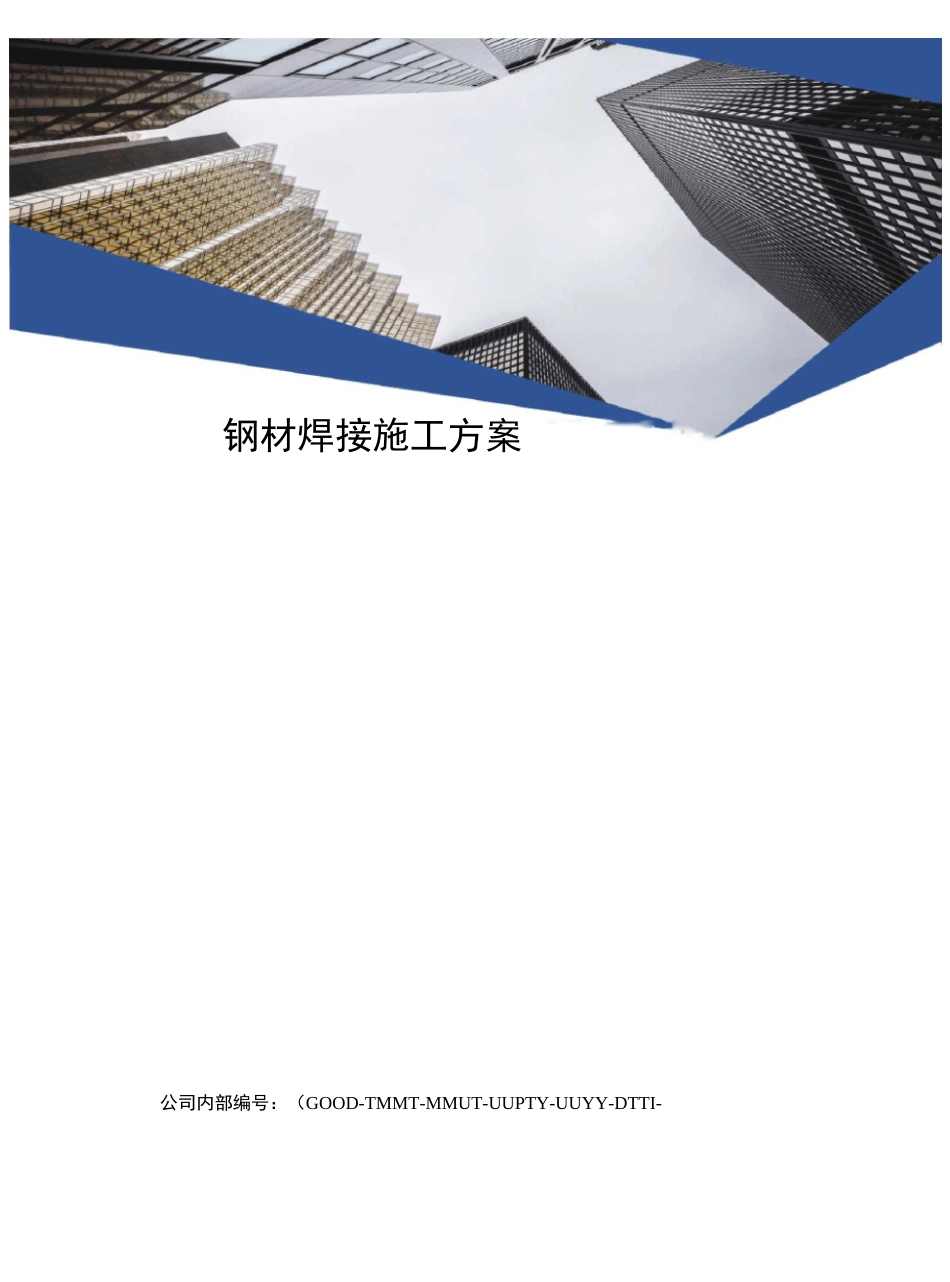

钢材焊接施工方案

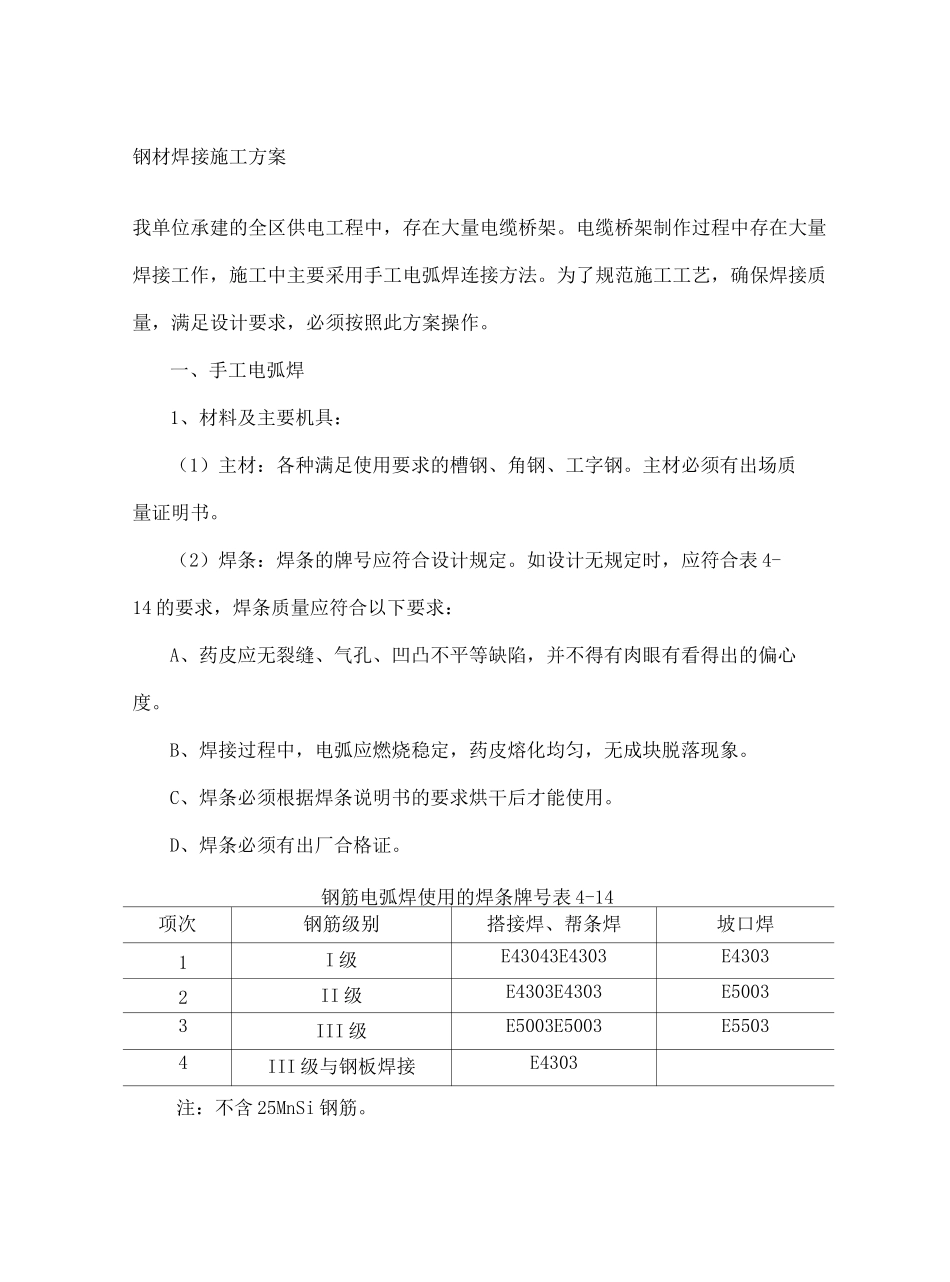

公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-钢材焊接施工方案钢材焊接施工方案我单位承建的全区供电工程中，存在大量电缆桥架。电缆桥架制作过程中存在大量焊接工作，施工中主要采用手工电弧焊连接方法。为了规范施工工艺，确保焊接质量，满足设计要求，必须按照此方案操作。一、手工电弧焊1、材料及主要机具：（1）主材：各种满足使用要求的槽钢、角钢、工字钢。主材必须有出场质量证明书。（2）焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表 4-14 的要求，焊条质量应符合以下要求：A、药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼有看得出的偏心度。B、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。C、焊条必须根据焊条说明书的要求烘干后才能使用。D、焊条必须有出厂合格证。钢筋电弧焊使用的焊条牌号表 4-14项次钢筋级别搭接焊、帮条焊坡口焊1I 级E43043E4303E43032II 级E4303E4303E50033III 级E5003E5003E55034III 级与钢板焊接E4303注：不含 25MnSi 钢筋。3）弧焊机、焊接电缆、电焊钳、面罩、堑子、钢筋丝刷、锉刀、榔头、钢字码等。2、作业条件：（1）焊工必须持有考试合格证。（2）帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。（3）电源应符合要求。（4）作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。（5）熟悉图纸，做好技术交流。四、操作工艺：1、工艺流程检查设备——选择焊接参数——试焊作模拟试件——送试——确定焊接参数——施焊——质量检验2、检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。3、选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。4、试焊、做模拟试件。在每批主材正式焊接前，应焊接 3 个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。5、施焊操作：1）引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。（2）定位：焊接时应先焊定位点再施焊。（3）运条：运条时的直线前进、横向摆动和磅进焊条三个动作要协调平稳。（4）收弧：收弧时，应将熔池填满，拉灭电弧时，应将熔池填满，注意不要在工作表面造成电弧擦伤。（5）多层焊：如钢筋直径较大，需要进行多层施焊时，应分层间断施焊，...
