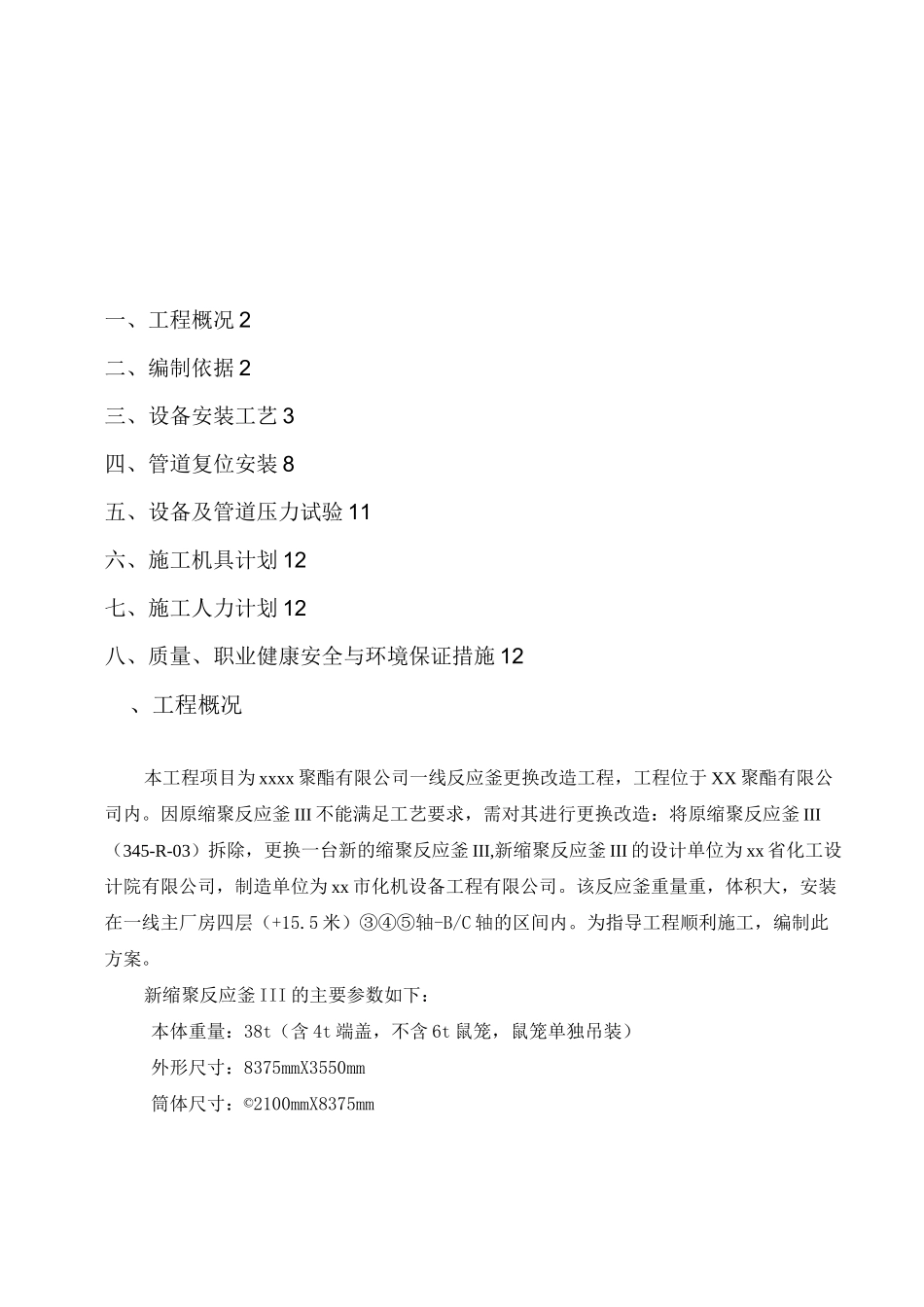

一、工程概况 2二、编制依据 2三、设备安装工艺 3四、管道复位安装 8五、设备及管道压力试验 11六、施工机具计划 12七、施工人力计划 12八、质量、职业健康安全与环境保证措施 12、工程概况本工程项目为 xxxx 聚酯有限公司一线反应釜更换改造工程，工程位于 XX 聚酯有限公司内。因原缩聚反应釜 III 不能满足工艺要求，需对其进行更换改造：将原缩聚反应釜 III（345-R-03）拆除，更换一台新的缩聚反应釜 III,新缩聚反应釜 III 的设计单位为 xx 省化工设计院有限公司，制造单位为 xx 市化机设备工程有限公司。该反应釜重量重，体积大，安装在一线主厂房四层（+15.5 米）③④⑤轴-B/C 轴的区间内。为指导工程顺利施工，编制此方案。新缩聚反应釜 III 的主要参数如下：本体重量：38t（含 4t 端盖，不含 6t 鼠笼，鼠笼单独吊装）外形尺寸：8375mmX3550mm筒体尺寸：©2100mmX8375mm二、编制依据1、建设单位提供的图纸及其它资料2、《工程建设安装工程起重施工规范》HG20201-20003、《大型设备吊装工程施工工艺标准》SH3515-20034、《机械设备安装工程施工及验收通用规范》GB50231-20095、《固定式压力容器安全技术监察规程》TSGR0004-20096、《石油化工施工安全技术规程》SH3505-19997、本公司的《质量、职业健康安全与环境管理手册》及《程序文件》三、设备安装工艺（一）设备安装前准备工作1、设备开箱检查设备到达现场后进行开箱检查，开箱检查移交工作必须由甲、乙双方代表根据设计图纸、清单进行开箱清点、检查、移交，具体内容如下：（1）核对设备的名称、型号、规格、包装箱号、箱数并检查包装状况；（2）检查随机技术资料及专用工具是否齐全；（3）对主机、附属设备及零、部件进行外观检查，并核实零、部件的品种、规格、数量等；（4）清点检查后，双方办理移交手续，并填写开箱检验记录，对暂不安装的机器零部件分类妥善保管。2、基础复测（1）甲方移交基础时，应出具土建施工单位提供的基础的质量合格证明书、测量记录。基础上应有明显画出标高基准线及纵横中心线，在建筑物上应标有坐标轴线。重要机器的基础应有沉降观测点。（2）反应釜的底座安装在 H400*400 的基础型钢上。3、安装前应具备下列技术资料：（1）设备的出厂合格证，质量证明书。（2）制造厂提供的有关重要零部件的制造、装置等质量检验证书。（3）机器与设备安装平面布置图、安装图、基础图及安装使用说明书等。（4）设备的装箱清单。（5）有...
