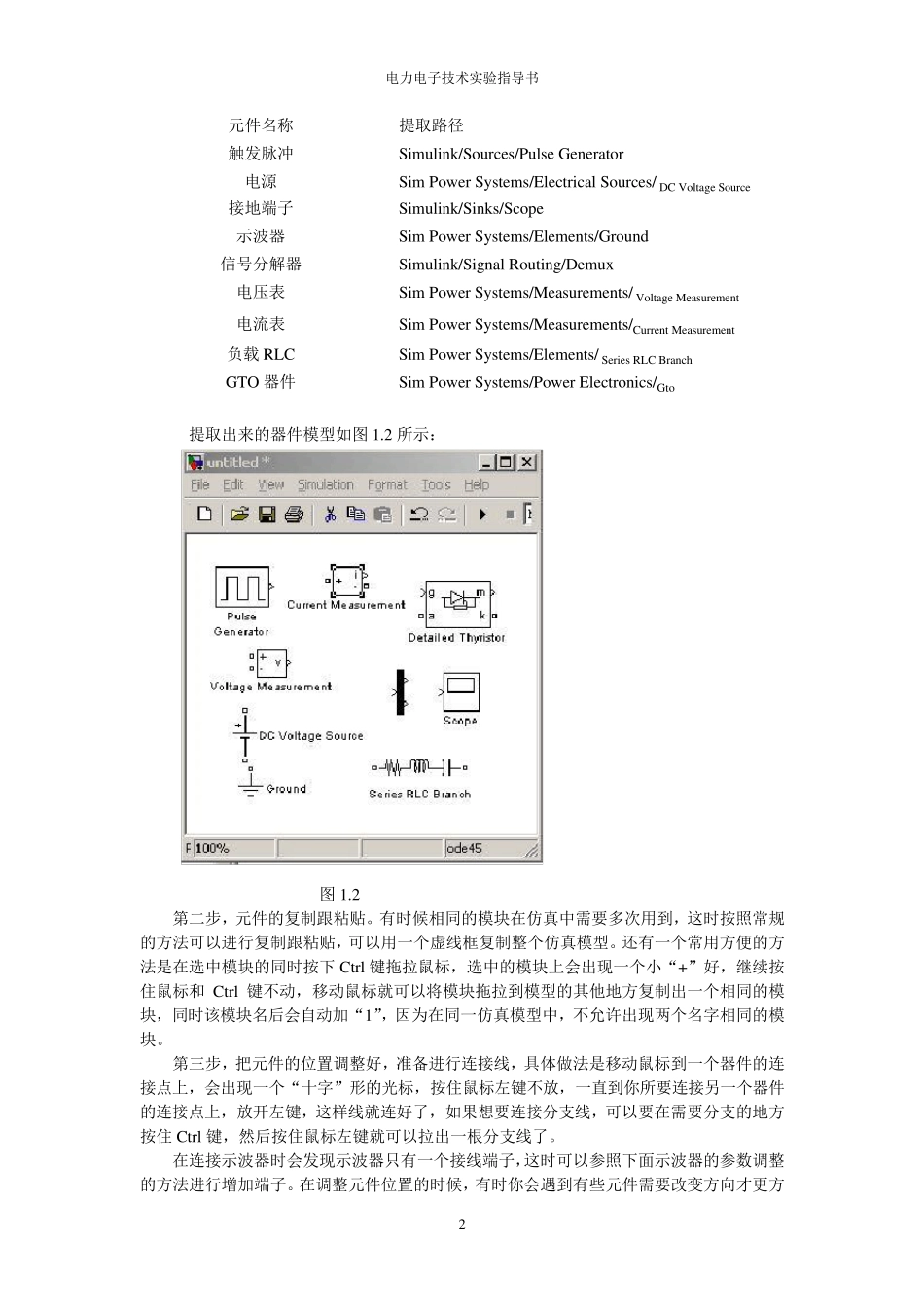

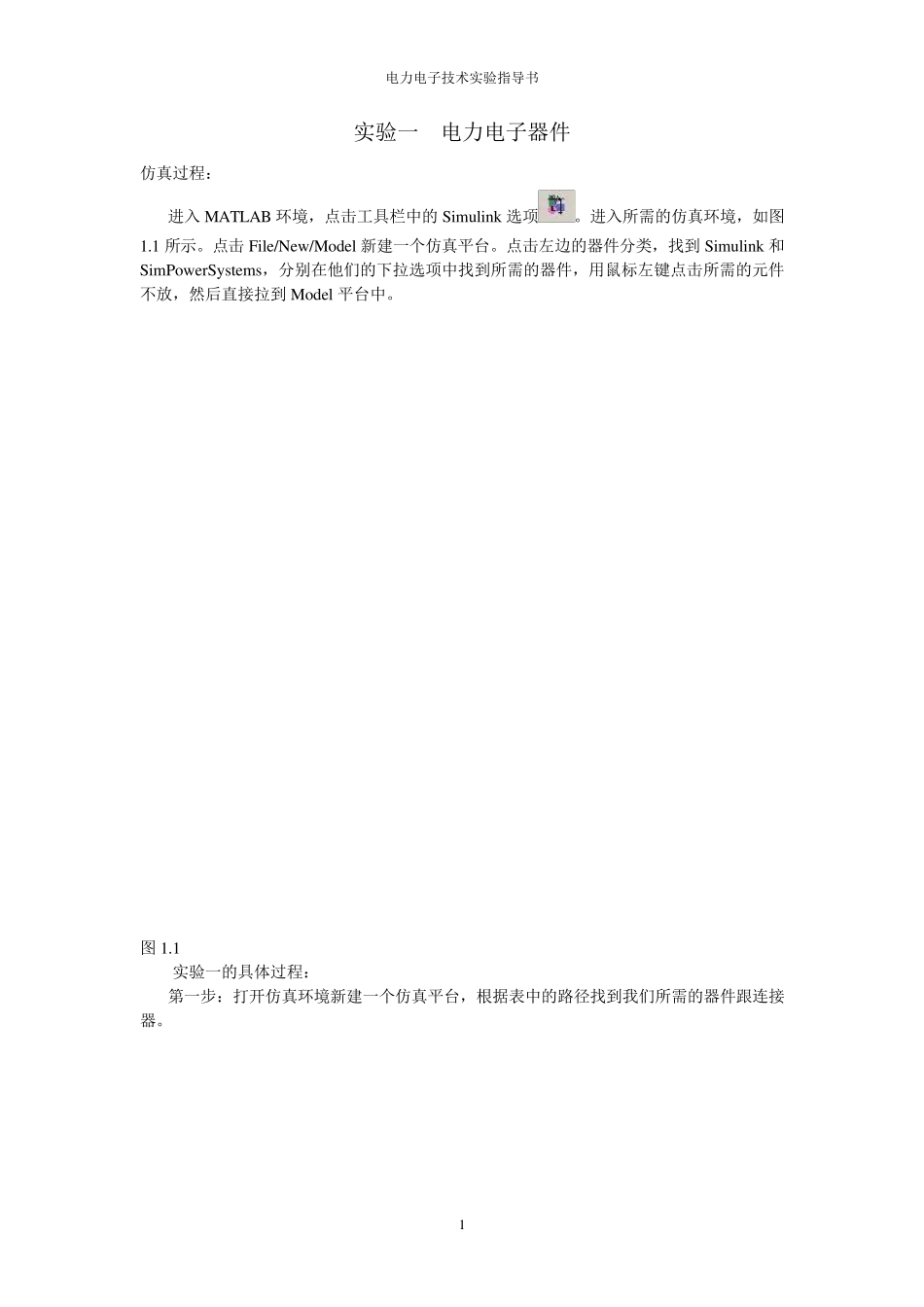

《电力电子技术实验》指导书 合肥师范学院电子信息工程学院 电力电子技术实验指导书 1 实验一 电力电子器件 仿真过程： 进入MATLAB 环境，点击工具栏中的Simulink 选项。进入所需的仿真环境，如图1.1 所示。点击File/New/Model 新建一个仿真平台。点击左边的器件分类，找到 Simulink 和SimPowerSystems，分别在他们的下拉选项中找到所需的器件，用鼠标左键点击所需的元件不放，然后直接拉到 Model 平台中。 图 1.1 实验一的具体过程： 第一步：打开仿真环境新建一个仿真平台，根据表中的路径找到我们所需的器件跟连接器。 电力电子技术实验指导书 2 元件名称 提取路径 触发脉冲 Simulink/Sources/Pulse Generator 电源 Sim Power Systems/Electrical Sources/ DC Voltage Source 接地端子 Simulink/Sinks/Scope 示波器 Sim Power Systems/Elements/Ground 信号分解器 Simulink/Signal Routing/Demux 电压表 Sim Power Systems/Measurements/ Voltage Measurement 电流表 Sim Power Systems/Measurements/Current Measurement 负载RLC Sim Power Systems/Elements/ Series RLC Branch GTO 器件 Sim Power Systems/Power Electronics/Gto 提取出来的器件模型如图1.2 所示： 图1.2 第二步，元件的复制跟粘贴。有时候相同的模块在仿真中需要多次用到，这时按照常规的方法可以进行复制跟粘贴，可以用一个虚线框复制整个仿真模型。还有一个常用方便的方法是在选中模块的同时按下Ctrl 键拖拉鼠标，选中的模块上会出现一个小“+”好，继续按住鼠标和 Ctrl 键不动，移动鼠标就可以将模块拖拉到模型的其他地方复制出一个相同的模块，同时该模块名后会自动加“1”，因为在同一仿真模型中，不允许出现两个名字相同的模块。 第三步，把元件的位置调整好，准备进行连接线，具体做法是移动鼠标到一个器件的连接点上，会出现一个“十字”形的光标，按住鼠标左键不放，一直到你所要连接另一个器件的连接点上，放开左键，这样线就连好了，如果想要连接分支线，可以要在需要分支的地方按住 Ctrl 键，然后按住鼠标左键就可以拉出一根分支线了。 在连接示波器时会发现示波器只有一个接线端子，这时可以参照下面示波器的参数调整的方法进行增加端子。在调整元件位置的时候，有时你会遇到有些元件需要改变方向才更方电力电子技术实验指导书 3 便于连接线，这时可以选中要改变方向的模块...
