《电子产品装配与调试》实训指导书

《电子产品装配与调试》实训指导书_第1页
1/23
《电子产品装配与调试》实训指导书_第2页
2/23
《电子产品装配与调试》实训指导书_第3页
3/23

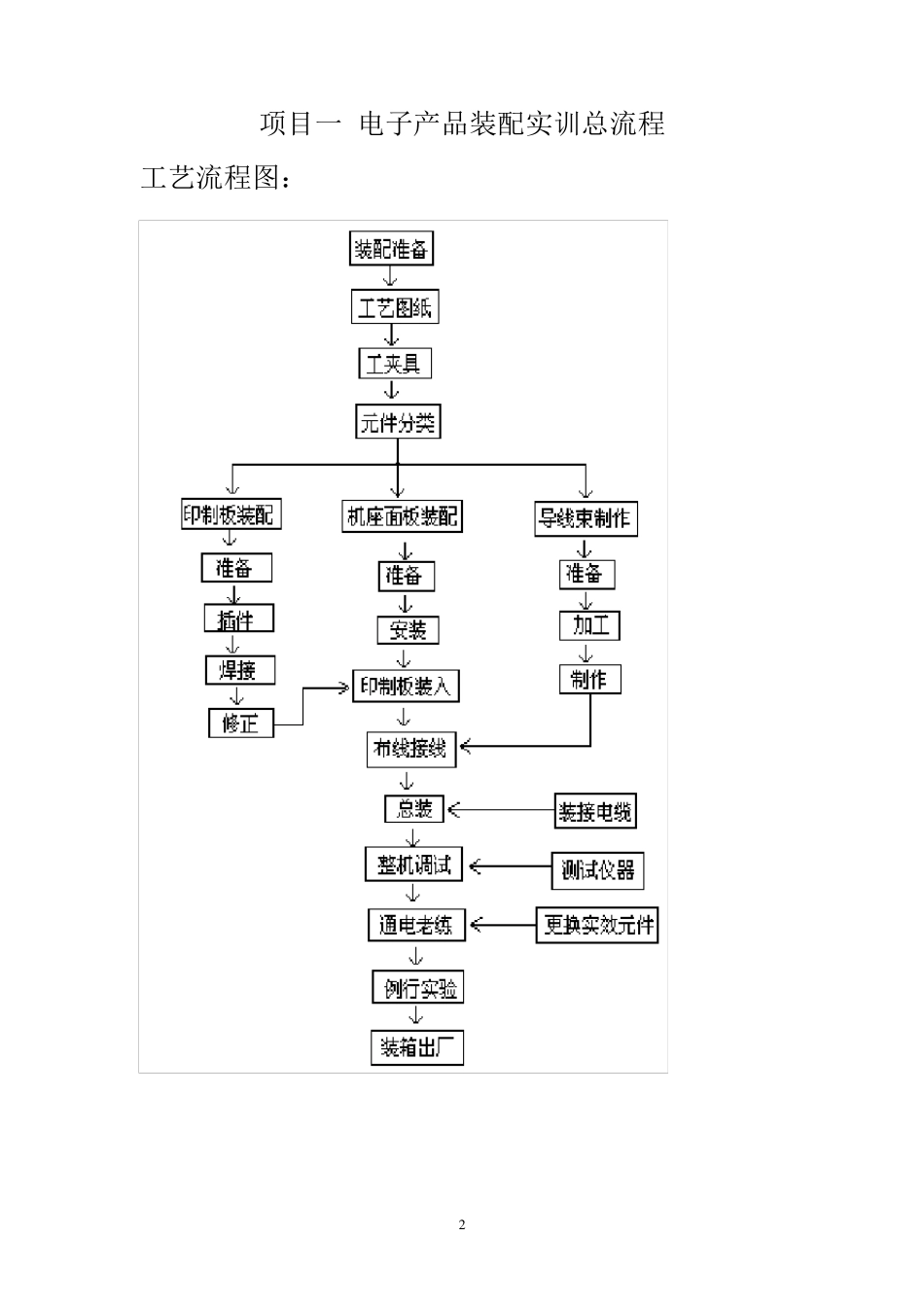

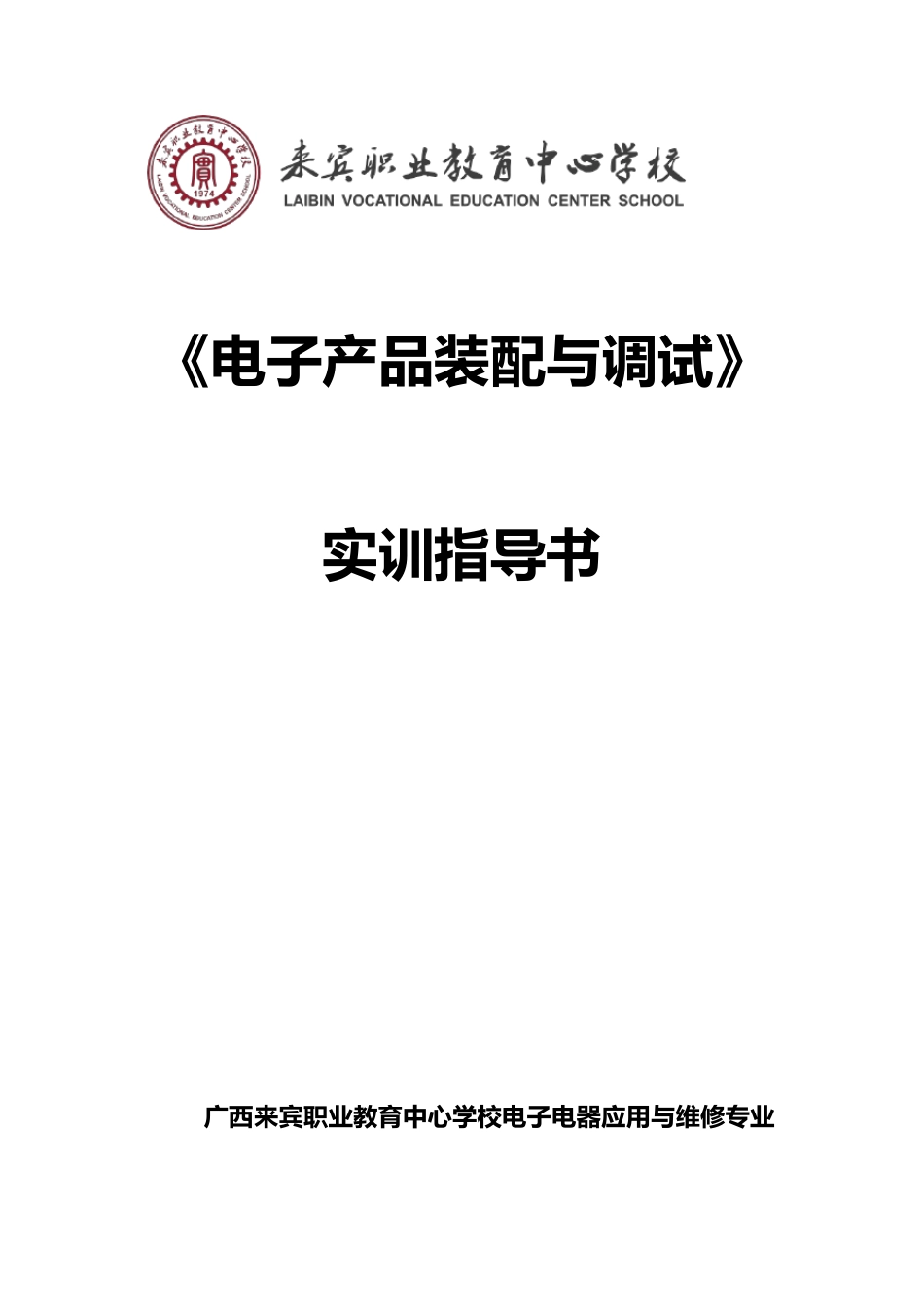

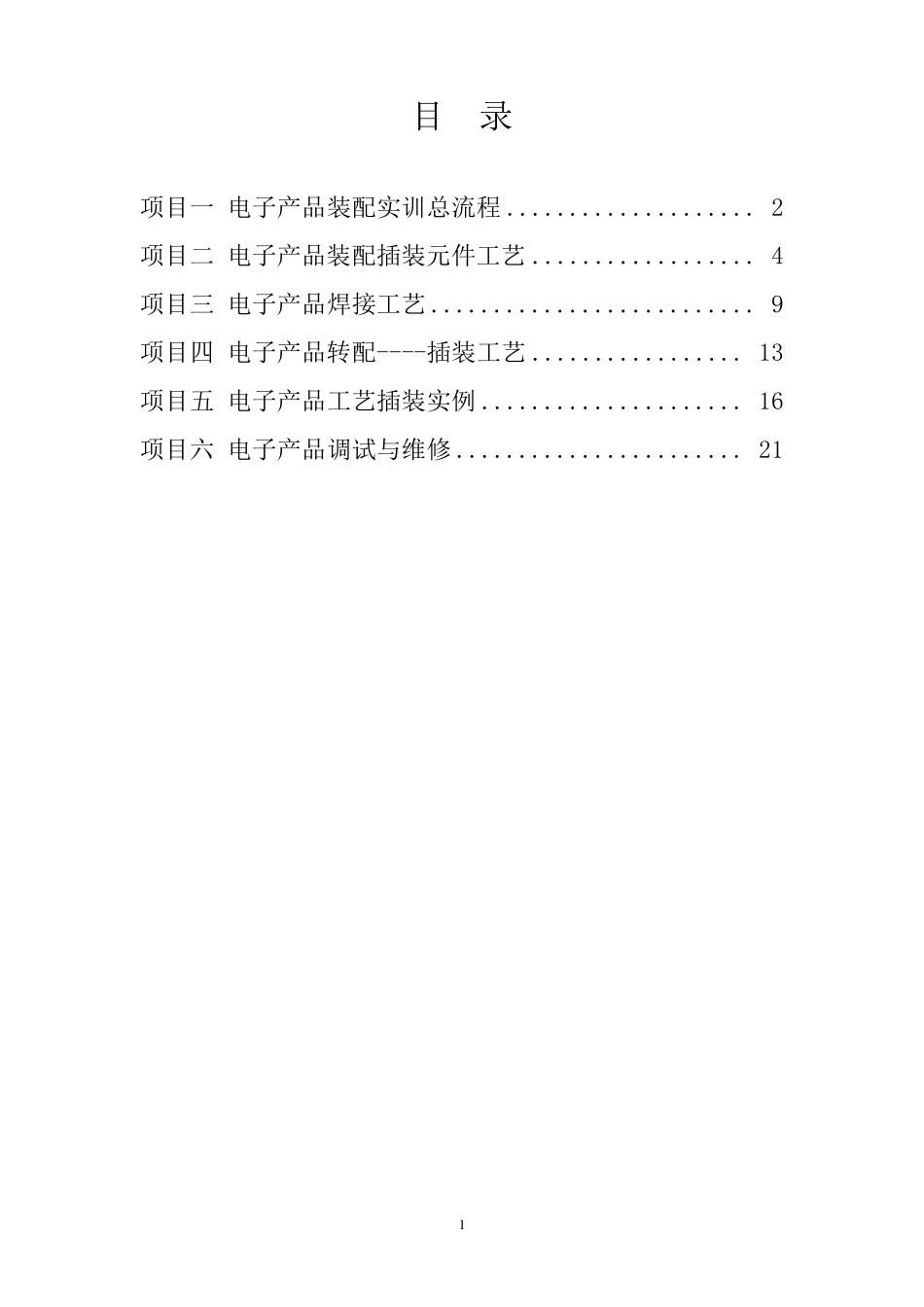

《电子产品装配与调试》 实训指导书 广西来宾职业教育中心学校电子电器应用与维修专业 1 目 录 项目一 电子产品装配实训总流程 .................... 2 项目二 电子产品装配插装元件工艺 .................. 4 项目三 电子产品焊接工艺 .......................... 9 项目四 电子产品转配----插装工艺 ................. 13 项目五 电子产品工艺插装实例 ..................... 16 项目六 电子产品调试与维修 ....................... 21 2 项目一 电子产品装配实训总流程 工艺流程图: 3 4 项目二 电子产品装配插装元件工艺 一、元器件的安装: 1 .集成电路的安装 集成电路在大多数应用场合都是直接焊接到PCB上的,但不少产品为了调整、升级、维护方便,常采用先焊接IC座再安装集成电路的安装方式。对集成电路的安装还可以选择集成电路插座。 集成电路的安装要点如下:(1) 防静电(2)找方位(3)匀施力 2 .电位器的安装 电位器的安装根据其使用的要求一般应注意两点: 1)有锁紧装置时的安装 这里指对电位器芯轴的锁紧。芯轴位置是可变的,能影响电阻值。在安装时由固定螺母将电位器固定在装置板上,用紧锁螺母将芯轴锁定。图8-17为有锁紧装置的电位器的安装。 2) 有定位要求时的安装 如图有定位要求的电位器安装中,应保证旋钮拧到左极端位置时标志点对准面板刻度的零位。 3 . 散热器的安装 功率半导体器件一般都安装在散热器上,图8-19所示为几种 晶体管散热器安装结构,(a)为引线固定的中功率晶体管套管状散热器,它依靠弹性接触紧箍在管壳上。(b)为用叉指型散热器组装集成电路稳压器,并安装在印制板上进行散热的结构。(c)为大电流整流二极管用自身螺杆直接拧入散热器的螺纹孔里进行散热,这样接触面积大,散热效果更好些。 5 有锁紧装置的电位器安装 转轴定位 散热器安装 二、元 器 件 清 单 元 器 件 清 单 序号 器 件 类 型 器 件 参 数 数 量 备 注 1 NE555 芯片 2 2 SN74LS04 芯片 1 3 CD4511BE 芯片 2 4 轻触开关 6*6*4.3 5 5 IC 座 DIP14 1 6 电源座 ∮6 1 7 三端稳压器 L7805CV 1 8 六角铜柱 10mm+6mm 4 9 测试座 40PIN 1 10 贴片电容 0805 15 11 贴片电阻 0603 60 12 散热片 15*10*20 13 2 位共阴数码管 1 14 红色发光二极管 9 15 绿色发光二极管 8 16 拨动开关 13 17 电...
