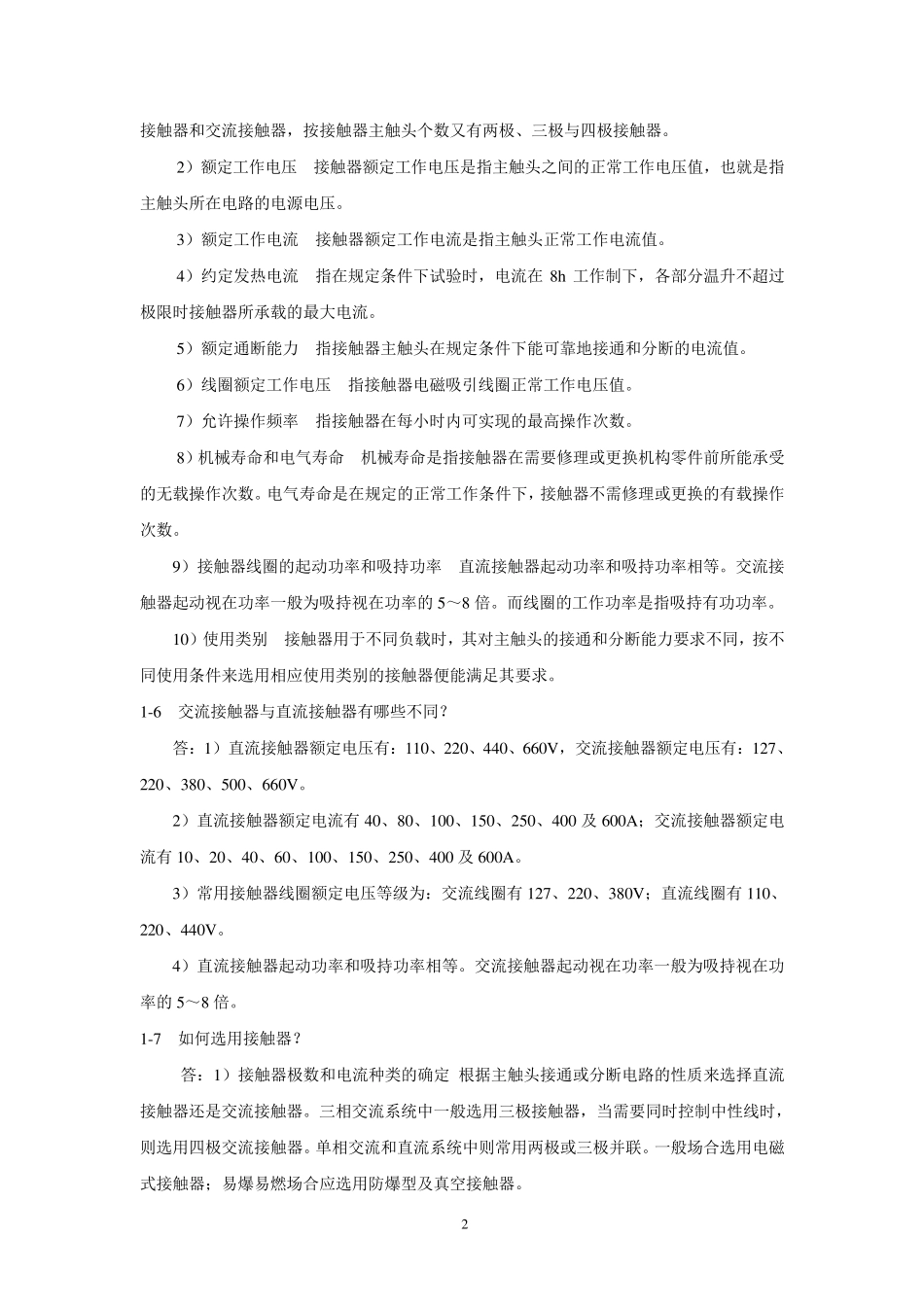

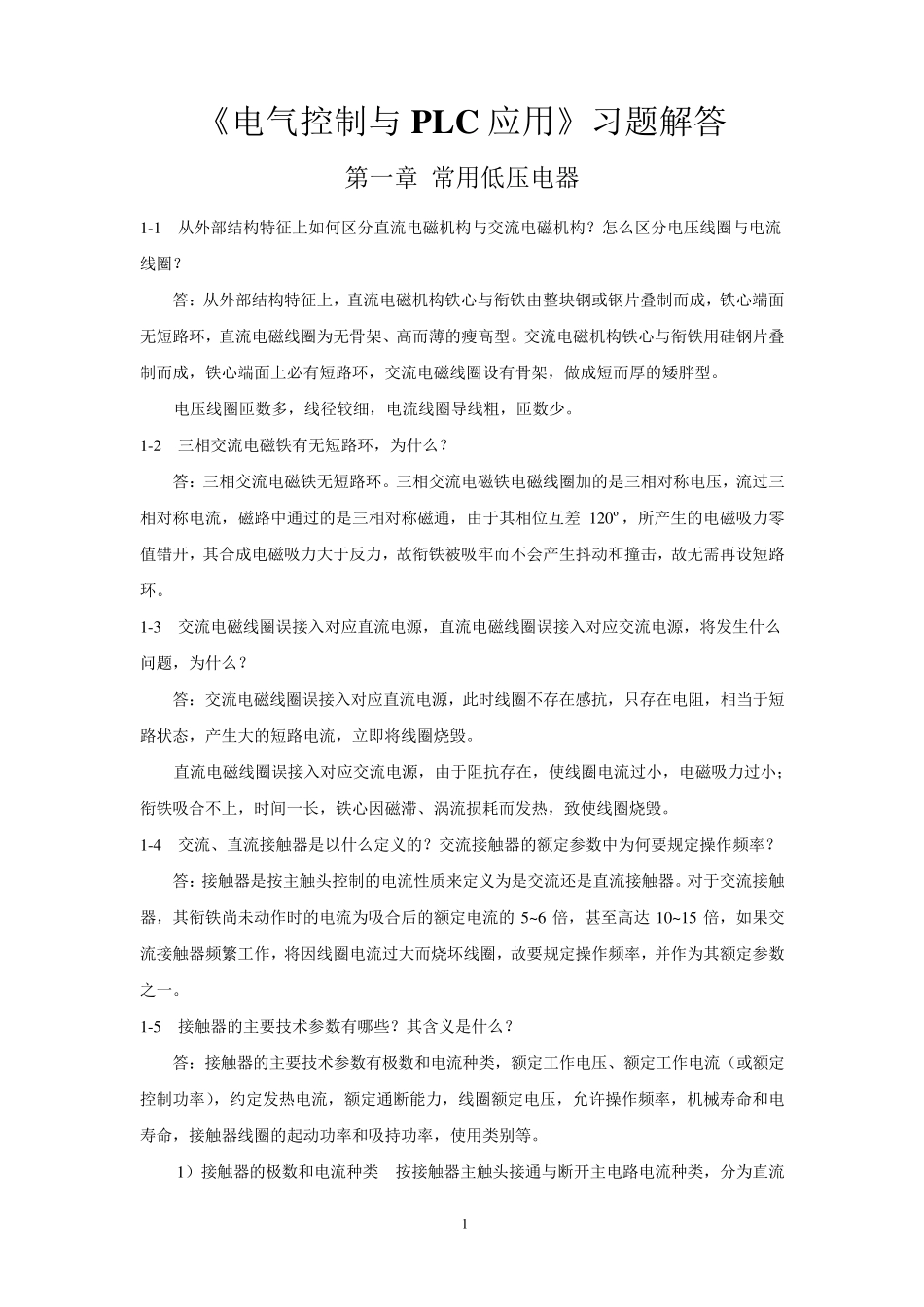

1 《电气控制与PLC 应用》习题解答 第一章 常用低压电器 1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？ 答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。 电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。 1-2 三相交流电磁铁有无短路环，为什么？ 答：三相交流电磁铁无短路环。三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所 产 生 的电磁吸 力 零值 错 开 ，其合 成电磁吸 力 大 于反 力 ，故 衔铁被 吸 牢 而不 会 产 生 抖 动 和 撞 击 ，故 无需 再设短路环。 1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生 什么问题，为什么？ 答：交流电磁线圈误接入对应直流电源，此时线圈不 存在感抗，只存在电阻，相当于短路状态，产 生 大 的短路电流，立即将线圈烧毁。 直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸 力 过小；衔铁吸 合 不 上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。 1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？ 答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。对于交流接触器，其衔铁尚未动 作时的电流为吸 合 后的额定电流的5~6 倍，甚至高达 10~15 倍，如果交流接触器频繁工作，将因线圈电流过大 而烧坏线圈，故 要规定操作频率，并作为其额定参数之一。 1-5 接触器的主要技术参数有哪些？其含义是什么？ 答：接触器的主要技术参数有极数和 电流种类，额定工作电压、额定工作电流（或额定控制功率），约定发热电流，额定通断能力 ，线圈额定电压，允许操作频率，机械寿命和 电寿命，接触器线圈的起动 功率和 吸 持功率，使用类别等。 1）接触器的极数和 电流种类 按接触器主触头接通与断开 主电路电流种类，分为直流 2 接触器和交流接触器，按接触器主触头个数又有两极、三极与四极接触器。 2）额定工作电压 接触器额定工作电压是指主触头之间的正常工作电压值，也就是指主触头所在电路的电...
