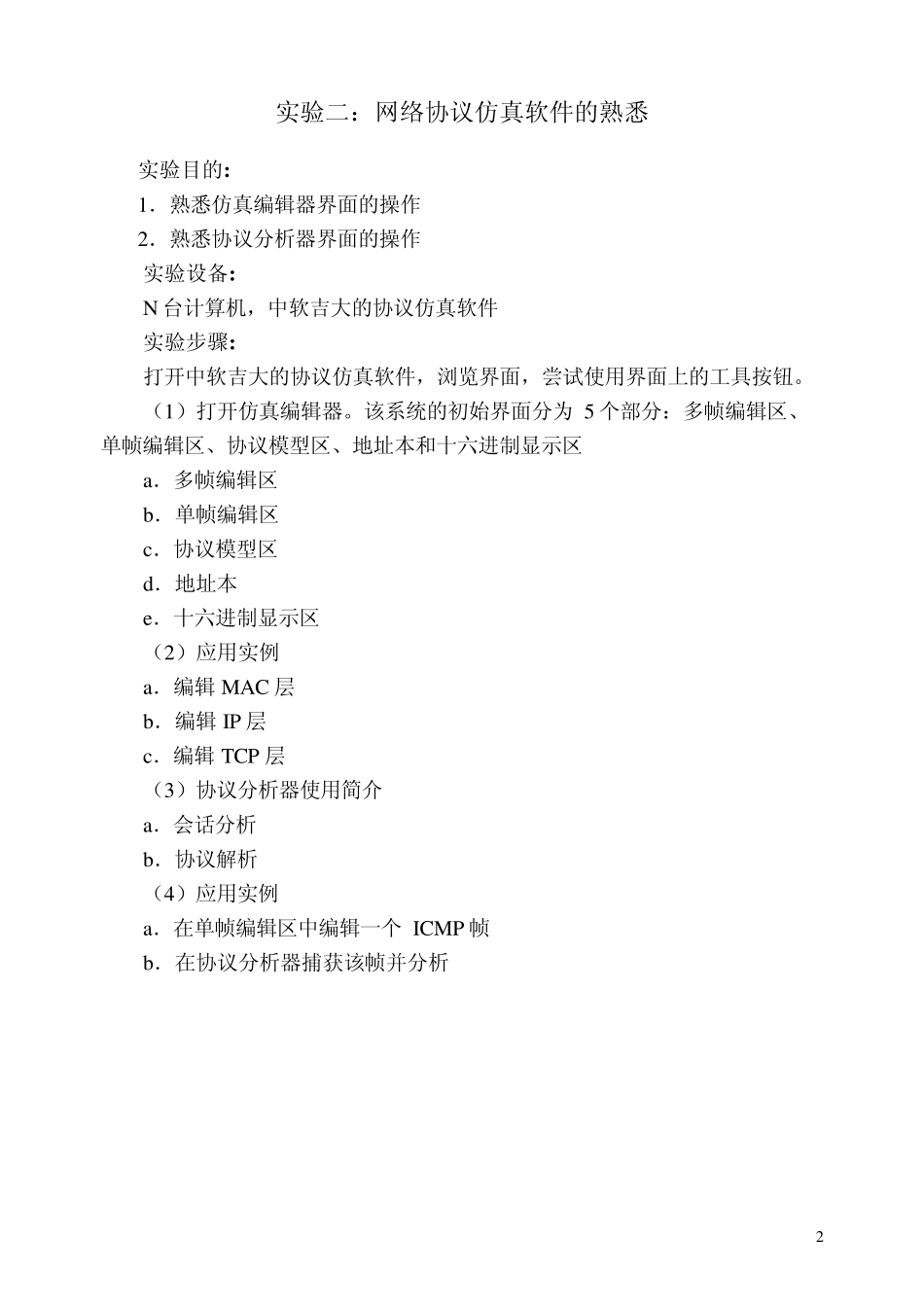

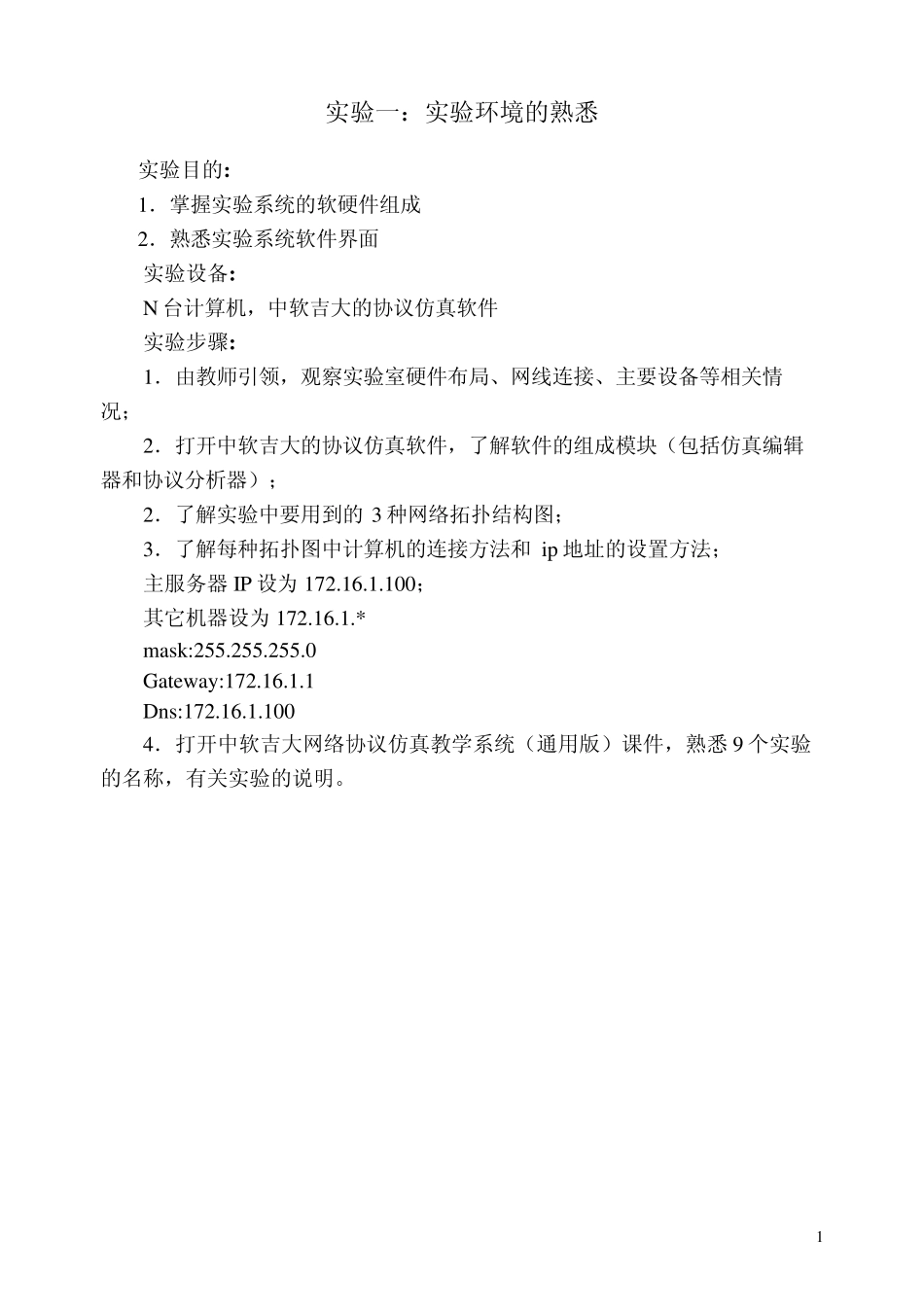

目录 实验1 实验环境熟悉……………………………………1 实验2 网络协议仿真软件的熟悉……………………..2 实验3 编辑并发送 LLC帧„„„„„„„„„„„..3 实验4 编辑并发送 MAC帧„„„„„„„„„„„..4 实验5 „„„„„„„„„„„„5 实验6 网际协议IP„„„„„„„„„„„„„„..6 实验7 Internet控制报文协议icmp„„„„„„„. 8 实验8 用户数据报协议UDP„„„„„„„„„„„.10 实验9 传输控制协议TCP……………………………….11 1 实验一：实验环境的熟悉 实验目的: 1．掌握实验系统的软硬件组成 2．熟悉实验系统软件界面 实验设备: N 台计算机，中软吉大的协议仿真软件 实验步骤: 1．由教师引领，观察实验室硬件布局、网线连接、主要设备等相关情况； 2．打开中软吉大的协议仿真软件，了解软件的组成模块（包括仿真编辑器和协议分析器）； 2．了解实验中要用到的3 种网络拓扑结构图； 3．了解每种拓扑图中计算机的连接方法和 ip 地址的设置方法； 主服务器 IP 设为 172.16.1.100； 其它机器设为 172.16.1.* mask:255.255.255.0 Gateway:172.16.1.1 Dns:172.16.1.100 4．打开中软吉大网络协议仿真教学系统（通用版）课件，熟悉9 个实验的名称，有关实验的说明。 2 实验二：网络协议仿真软件的熟悉 实验目的: 1．熟悉仿真编辑器界面的操作 2．熟悉协议分析器界面的操作 实验设备: N 台计算机，中软吉大的协议仿真软件 实验步骤: 打开中软吉大的协议仿真软件，浏览界面，尝试使用界面上的工具按钮。 （1）打开仿真编辑器。该系统的初始界面分为5 个部分：多帧编辑区、单帧编辑区、协议模型区、地址本和十六进制显示区 a．多帧编辑区 b．单帧编辑区 c．协议模型区 d．地址本 e．十六进制显示区 （2）应用实例 a．编辑MAC 层 b．编辑IP 层 c．编辑TCP 层 （3）协议分析器使用简介 a．会话分析 b．协议解析 （4）应用实例 a．在单帧编辑区中编辑一个ICMP 帧 b．在协议分析器捕获该帧并分析 3 实验三: 编辑并发送LLC帧 实验目的： 1. 掌握以太网报文格式； 2. 掌握LLC帧报文格式； 3. 掌握仿真编辑器和协议分析器的使用方法； 实验设备： 集线器，N 台计算机，N 条双绞线，协议仿真系统 实验步骤： 1. 将服务器和工作站用双绞线和HUB 连通并加载协议仿真模块 2. 将主机A 和B 作为一组，主机A 启动仿真编辑器，并编写一...
