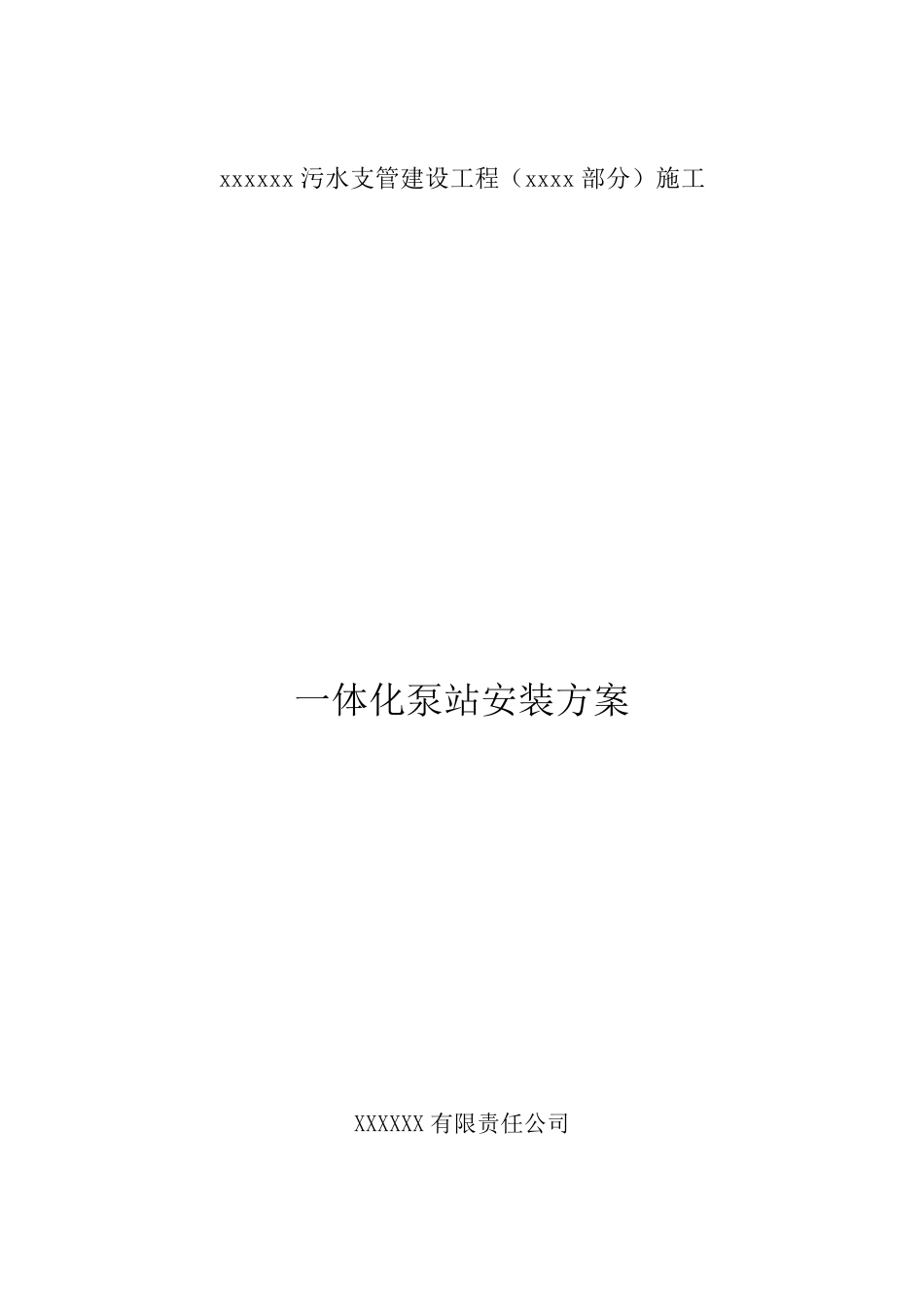

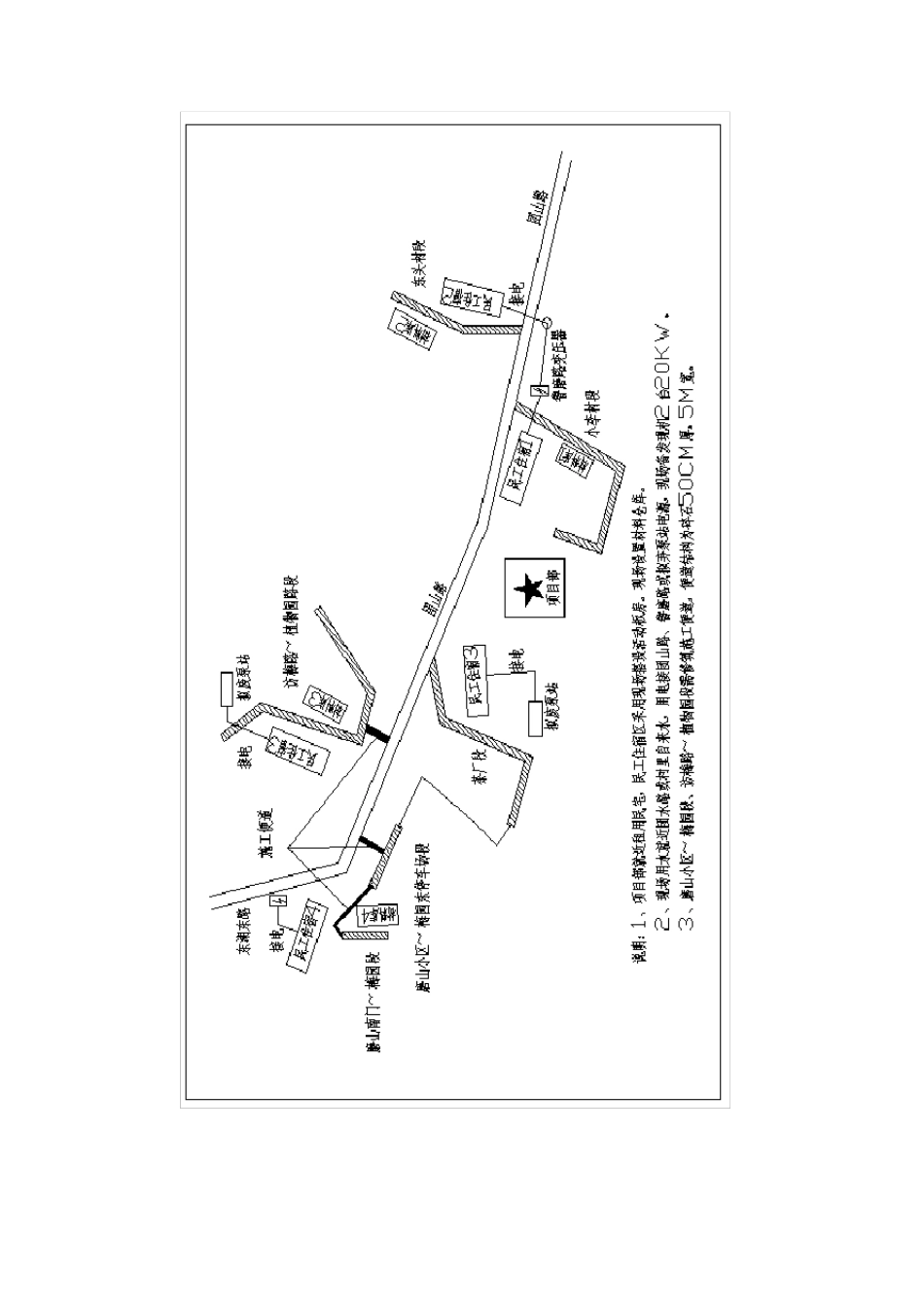

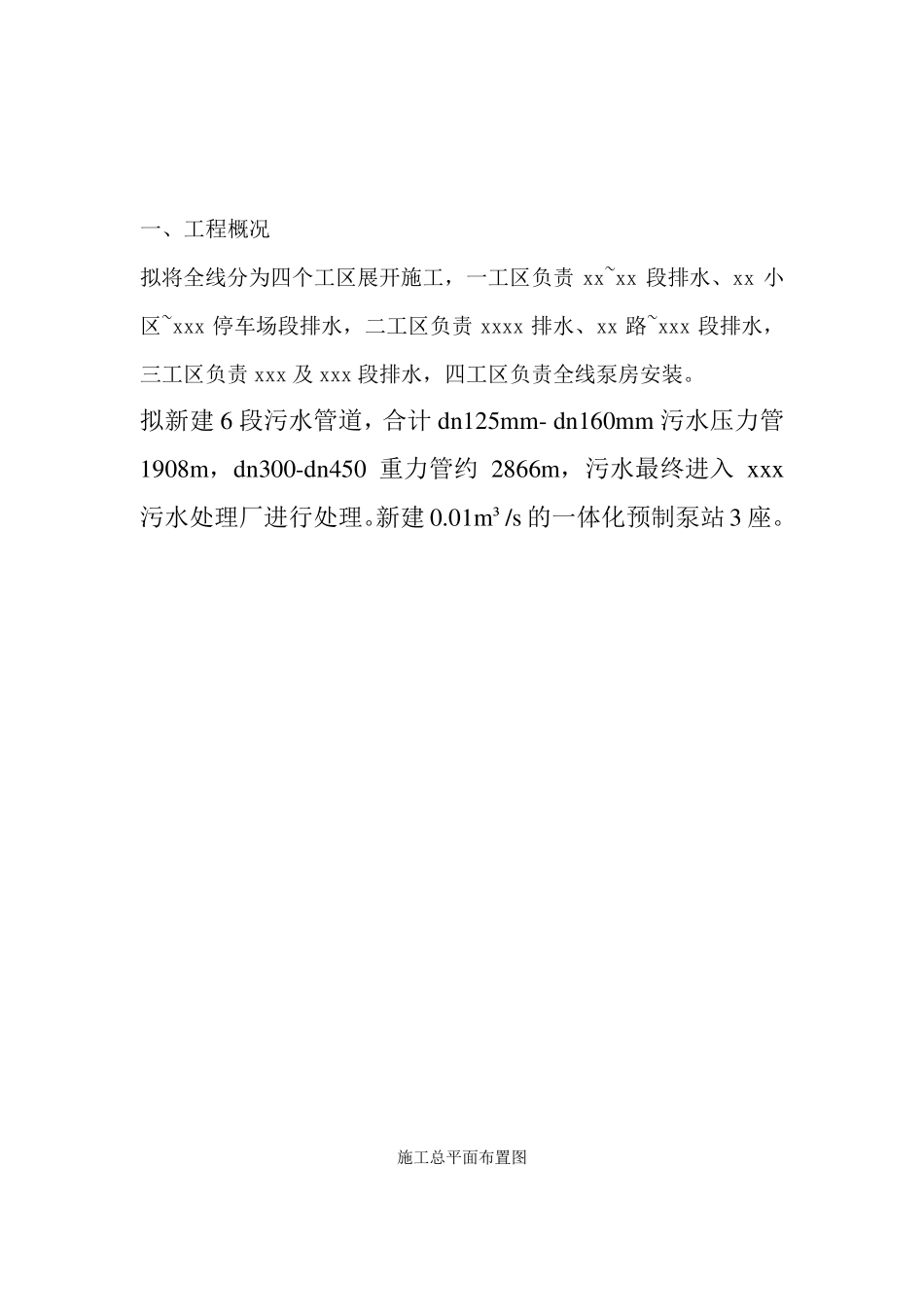

xxxxxx 污水支管建设工程(xxxx 部分)施工 一体化泵站安装方案 XXXXXX 有限责任公司 一、工程概况 拟将全线分为四个工区展开施工,一工区负责xx~xx 段排水、xx 小区~xxx 停车场段排水,二工区负责xxxx 排水、xx 路~xxx 段排水,三工区负责xxx 及xxx 段排水,四工区负责全线泵房安装。 拟新建6 段污水管道,合计dn125mm- dn160mm 污水压力管1908m,dn300-dn450 重力管约2866m,污水最终进入xxx污水处理厂进行处理。新建0.01m³/s 的 一体 化 预 制 泵站 3 座 。 施工总 平 面 布 置 图 二、工程地质条件 2.1、地形地貌及地质构造 规划范围现状自然便道结构为碎石 50cm 厚,5m 宽,沿线用地属于小李村和茶厂范围。 2.2、场区水文地质条件 2.2.1、地表水 场地地表水主要为自然环境的雨水。 2.2.2、地下水 揭穿的深度范围内,拟建场地地下水分为上层滞水和弱孔隙承压水。上层滞水主要赋存于场地上部的填土层中,主要接受地表水径向渗流补给以及大气降水垂直补给,水量不确定,没有统一的自由水面,勘察期间测得的上层滞水水位在自然地面以下 0.1m-2.6m,相当于绝对标高 18.67m-22.02m。地下水赋存于 4-2 层含粉质粘土角砺中,角砺、碎石及砂性土含量在 80%左右,有粘性土充填且局部粘性土比较富集,含水层顶板为一般粘性土,局部地段为老粘性土,底板为基岩,含水性与透水性均较差,水量不大,承压性弱,对本工程施工基本无影响,勘察期间未测其承压水位。 2.2.3 地下水及地表水腐蚀性判定 所取地下水及地表水所做质检分析,场区地表水及地下水在干湿交替 的环境条件下对混 凝 土结构及钢 筋 混 凝 土结构中的钢 筋 有微腐蚀性。 三、设计概况 四、编制依据 本工程施工方案主要编制依据如下: 1、工程设计图纸。 2、有关国家、地方、行业和技术规范及相应的法律、法规; 3、《建筑地基处理技术规范》(JGJ79-2002); 4、《建筑地基基础工程施工质量验收规范》(GB50202-2002); 5、《混凝土结构工程施工质量验收规范》(GB50204-2002); 6、《给水排水构筑物施工及验收规范》(GB50141-2008); 7、《建筑边坡工程技术规范》(GB50330-2002); 8、《建筑基坑支护设计规程》(JGJ120-2012); 9、《基坑工程技术规范》湖北省地方标准(DB42/159-2004)。 五.一体化泵站施工 5.1 施工流程 施工准备→场地平整→基坑围护→基坑挖土→底板施工→泵房设备安装、调试→...
