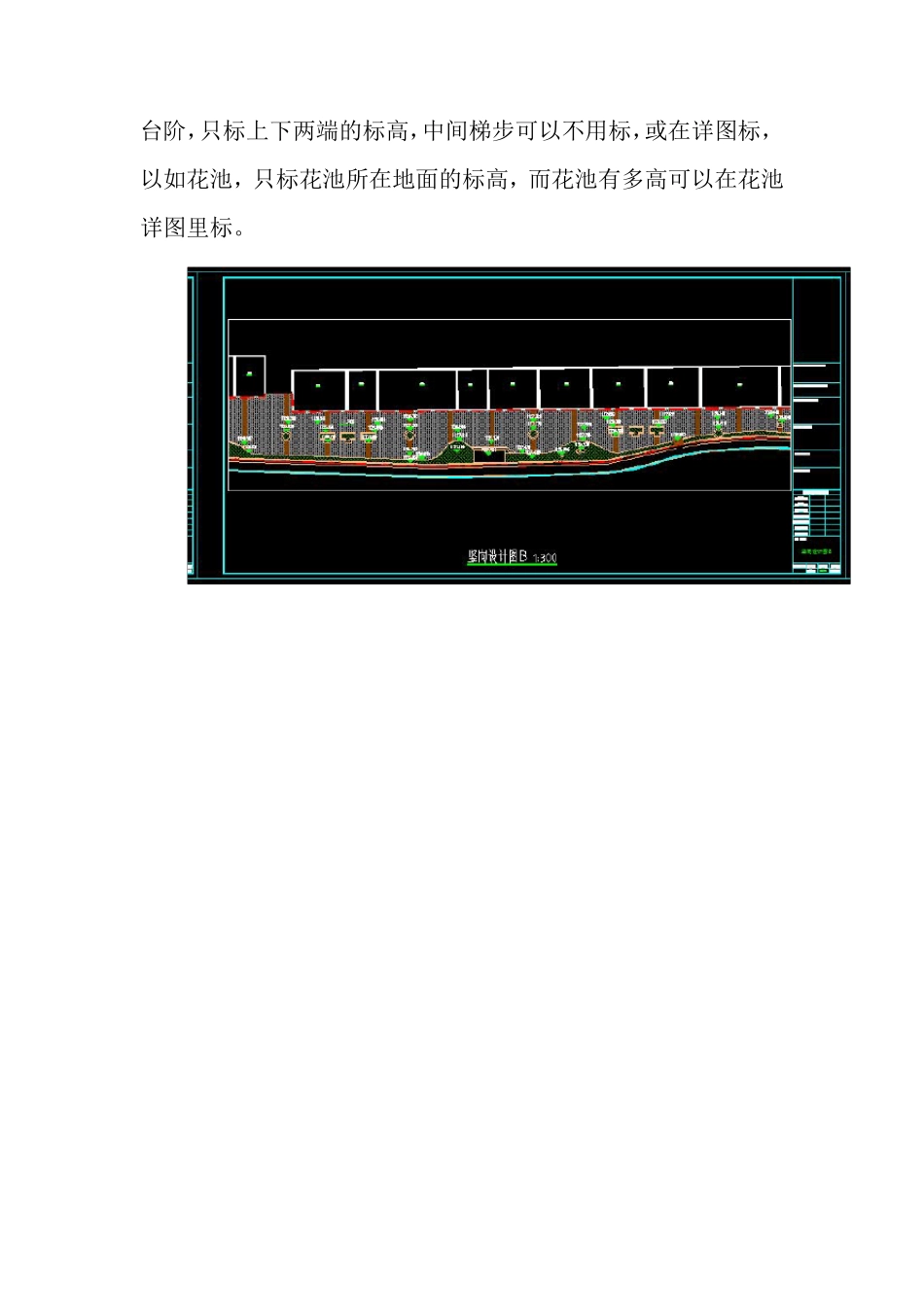

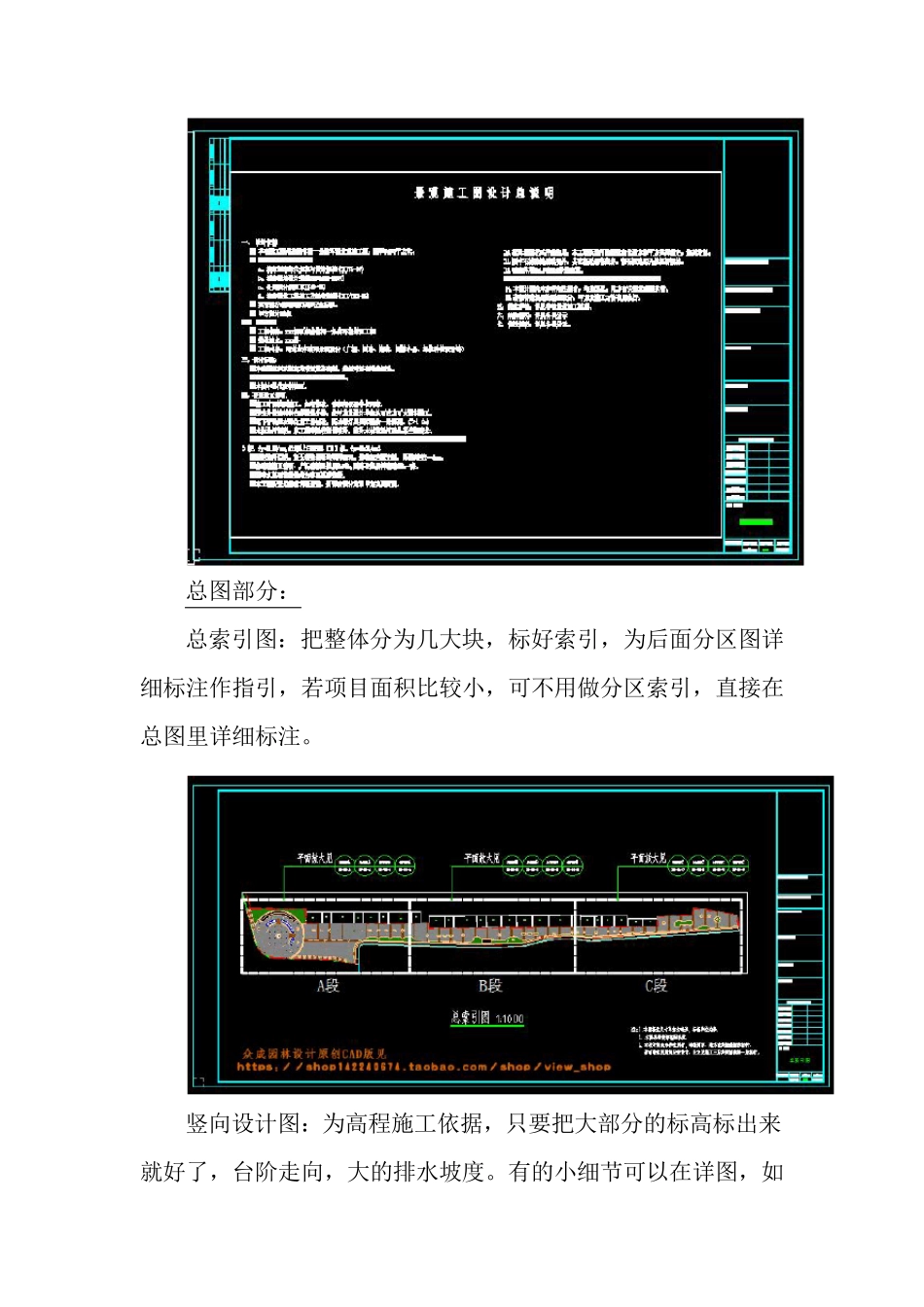

一套完整景观绿化施工图(园林土建、节点小品、植物种植和水电图) 景观施工图分土建、植物、水电三个部分。一般参加工作绘制施工图是从土建开始画起到,如果你的专业是园林或相关专业,学习过植物、对植物的习性有所了解,可以尝试做植物配置。 园林景观施工图分类: 园林土建施工图: 目录、设计说明 总图部分: 总索引图:把整体分为几大块,标好索引,为后面分区图详细标注作指引,若项目面积比较小,可不用做分区索引,直接在总图里详细标注。 竖向设计图:为高程施工依据,只要把大部分的标高标出来就好了,台阶走向,大的排水坡度。有的小细节可以在详图,如台阶,只标上下两端的标高,中间梯步可以不用标,或在详图标,以如花池,只标花池所在地面的标高,而花池有多高可以在花池详图里标。 定位图:一般为方格网放线,在主要角点位置标出坐标即可,如花架位置定位只标一角或两角的坐标,其他的角可以根据花架尺寸来定位。 尺寸放线图:除了定位坐标外,剩下就由尺寸来完成放线,总的来说,定位图标大方位,定大位置,而尺寸放线图标小细节。 铺装设计图:对总体铺装设计布置,什么地方面是什么铺装,一一在平面图标出来,作为后面铺大样的索引。 总图通常情况下有这些,遇到特殊的项目还可适当加其他的图类。 详图部分: 分区详图:大面积的项目,在总平面图不好标注的情况下要分区标注,让图纸标注清晰明白。一般标尺寸、小品位置。 小品详图:平面、立面、剖面、平立剖面中比较细的节点要放大来标注,基础做法等,还附上简单的说明(不好用图纸来表达的情况下)。 铺装大样:铺装平面图,铺装断面图,纹理样式、铺法、规格大小、材料等都要标注。 植物施工图: 目录、设计说明、苗木表 总索引图:植物和大部小品建筑物标注出来。 植物放线图:一般是方格网放线、定位大乔木和灌木色带大体位置,标坐标。 乔木平面图:把灌木隐藏、只留乔木,标注植物名称、数量等信息。 灌木平面图:把乔木隐藏,只留灌木,标注植物名称、面积或数量等信息,有的植物布局比较拥挤,还要把地被植物单独做一张平面图。 水电施工图: 给水平面图:景观给水一般分景观用水(如水景用水)和灌溉用水,把用水点、水管线路、取水点、管径大小、管底标高、坡度标出来即可。 排水平面图:景观排水一般分雨水和污水,在雨水聚集点、污水点布置好雨水篦、收集池、污水井等设施,用符合大小规格的污水管连接,标管径大小、管底标高、坡度标...
