一带式输送机传动装置

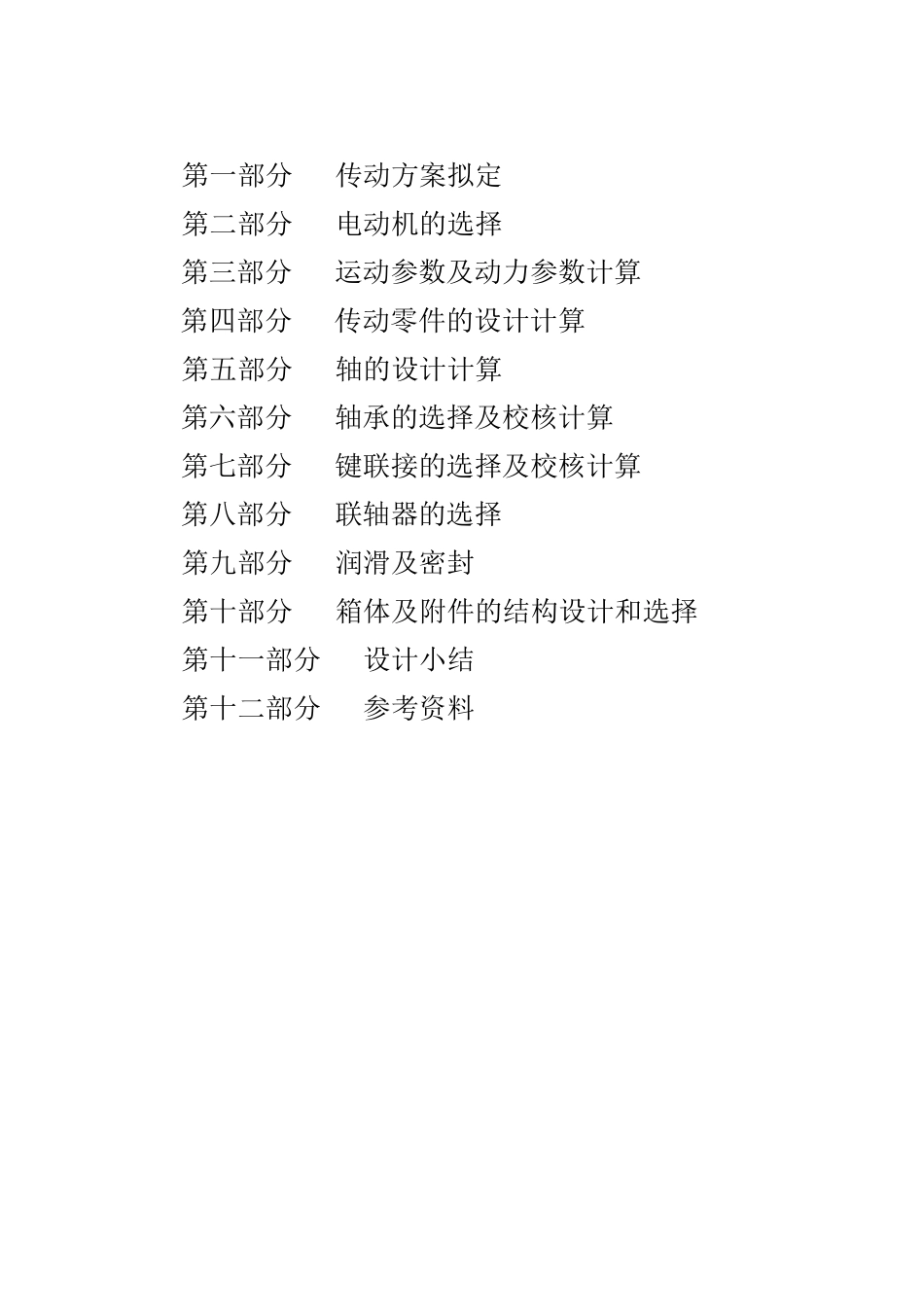

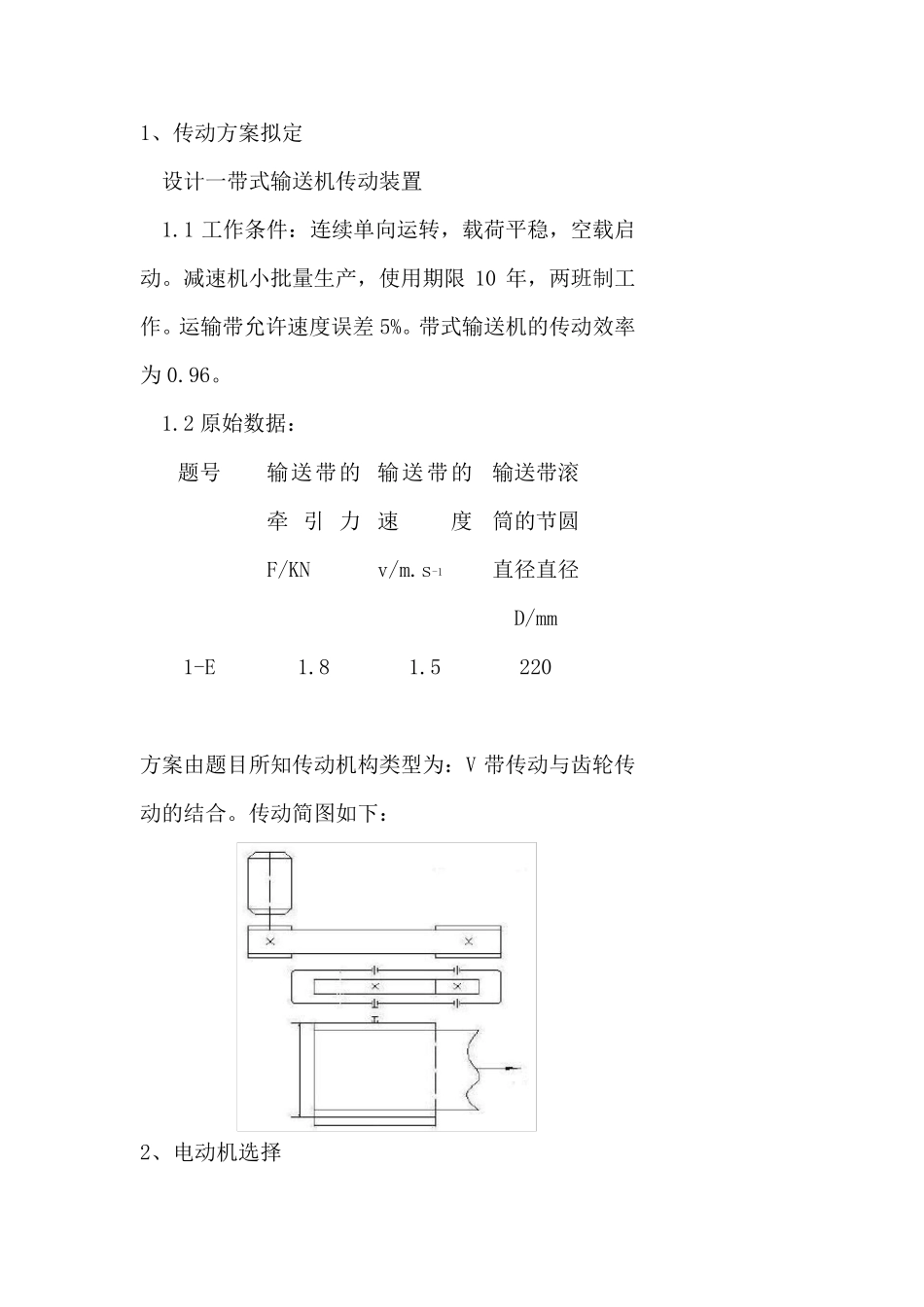

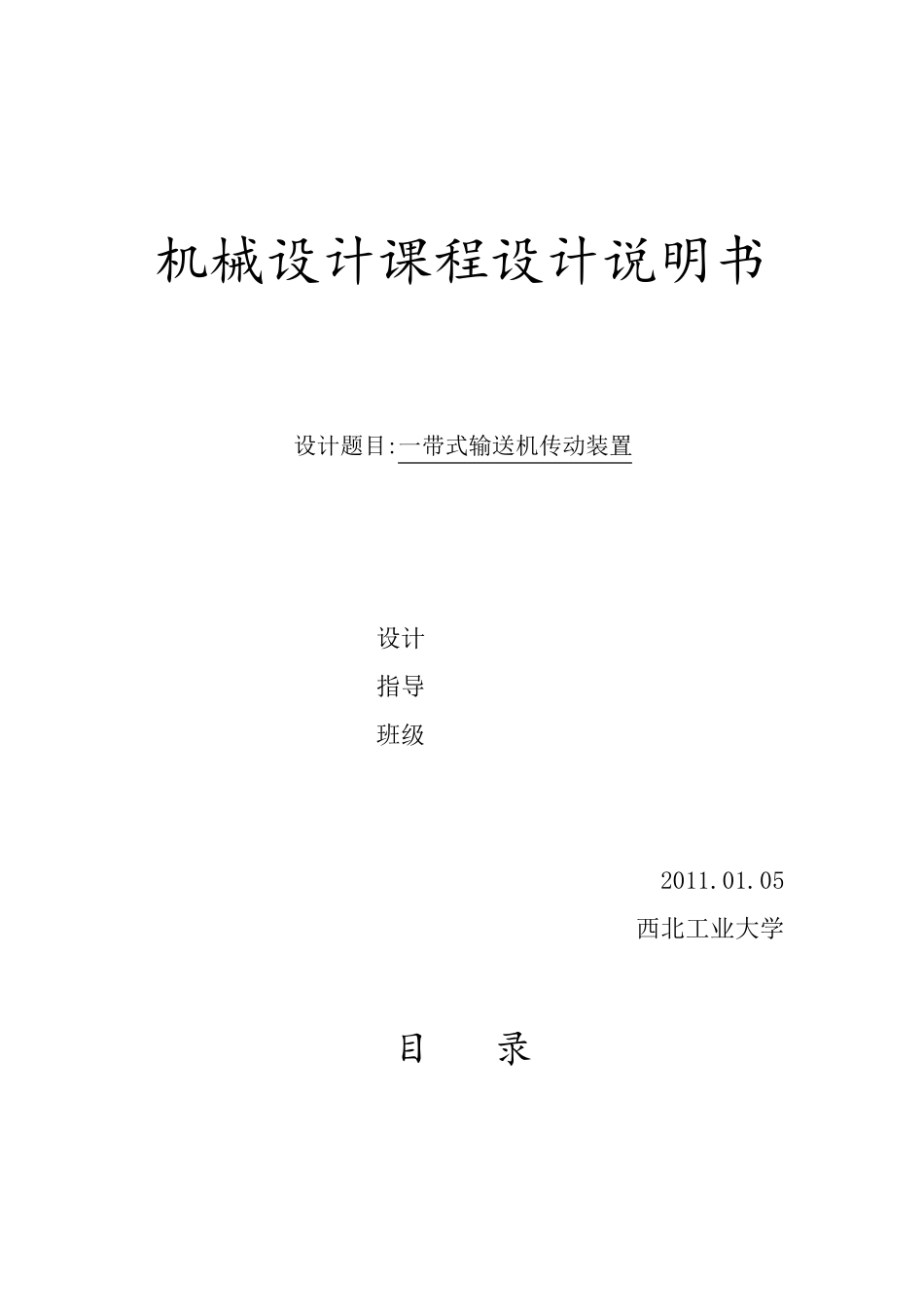

机械设计课程设计说明书 设计题目:一带式输送机传动装置 设计 指导 班级 2011.01.05 西北工业大学 目 录 第一部分 传动方案拟定 第二部分 电动机的选择 第三部分 运动参数及动力参数计算 第四部分 传动零件的设计计算 第五部分 轴的设计计算 第六部分 轴承的选择及校核计算 第七部分 键联接的选择及校核计算 第八部分 联轴器的选择 第九部分 润滑及密封 第十部分 箱体及附件的结构设计和选择 第十一部分 设计小结 第十二部分 参考资料 1、传动方案拟定 设计一带式输送机传动装置 1.1 工作条件：连续单向运转，载荷平稳，空载启动。减速机小批量生产，使用期限 10 年，两班制工作。运输带允许速度误差 5%。带式输送机的传动效率为 0.96。 1.2 原始数据： 题号 输送带的牵 引 力F/KN 输送带的速度v/m.s-1 输送带滚筒的节圆直径直径D/mm 1-E 1.8 1.5 220 方案由题目所知传动机构类型为：V 带传动与齿轮传动的结合。传动简图如下： 2、电动机选择 2.1 电动机类型和结构选择 因为运输机的工作条件是：连续单向工作，工作时有轻微振动。所以选用常用的Y 系列三相异步电动机。此系列电动机属于一般用途的全封闭自扇冷电动机，其结构简单，工作可靠，价格低廉，维护方便，适用于不易燃，不易爆，无腐蚀性气体和无特殊要求的机械。 2.2 电动机容量的选择 1）工作机所需功率wP wP =1000Fv (kw) 2）电动机的输出功率 0P =wP (kw) 由电动机至输送带的传动总效率为：  =1 32 3 4 5 式中：1、2 、3 、4 、5分别为带传动、轴承、齿轮传动、联轴器、卷筒的传动效率。查表 3-1(P13)： 取1=0.96、2 =0.99、3 =0.97、4 =0.99、5 =0.96 则： =0.960.99 3 0.970.990.96=0.8587 所以：电动机的输出功率 0P =1000Fv=8587.010005.11800=3.144(kw) 2.3 确定电动机输出转速 查表得： 1 =0.96 2 =0.99 3 =0.97 4 =0.99 5 =0.96 P0=3.144 kw wn =dv•601000=2206.1601000=138.90 r/min 根据表3.2（P14）推荐传动比范围，取圆柱齿轮传动一级减速器传动比范围'i =3～5。取Ｖ带传动比'0i =2～4 。则总传动比理论范围为：'i ＝6～20。 故电动机转速的可选范围为 '0n =wn'i =(6～20) 138.90=833.4～2778 r/min 根据容量和转速，由表17-7（P178）查出...
