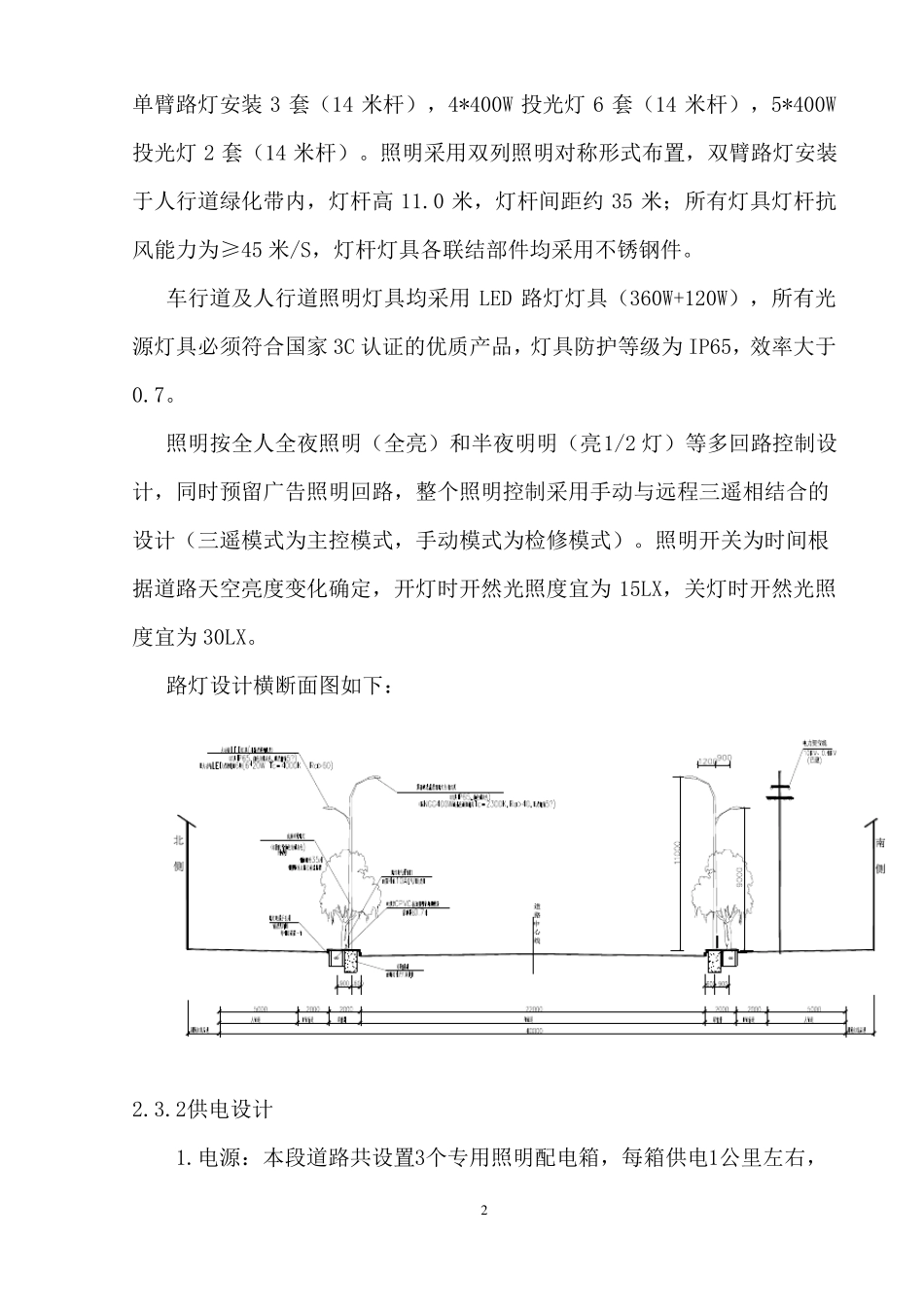

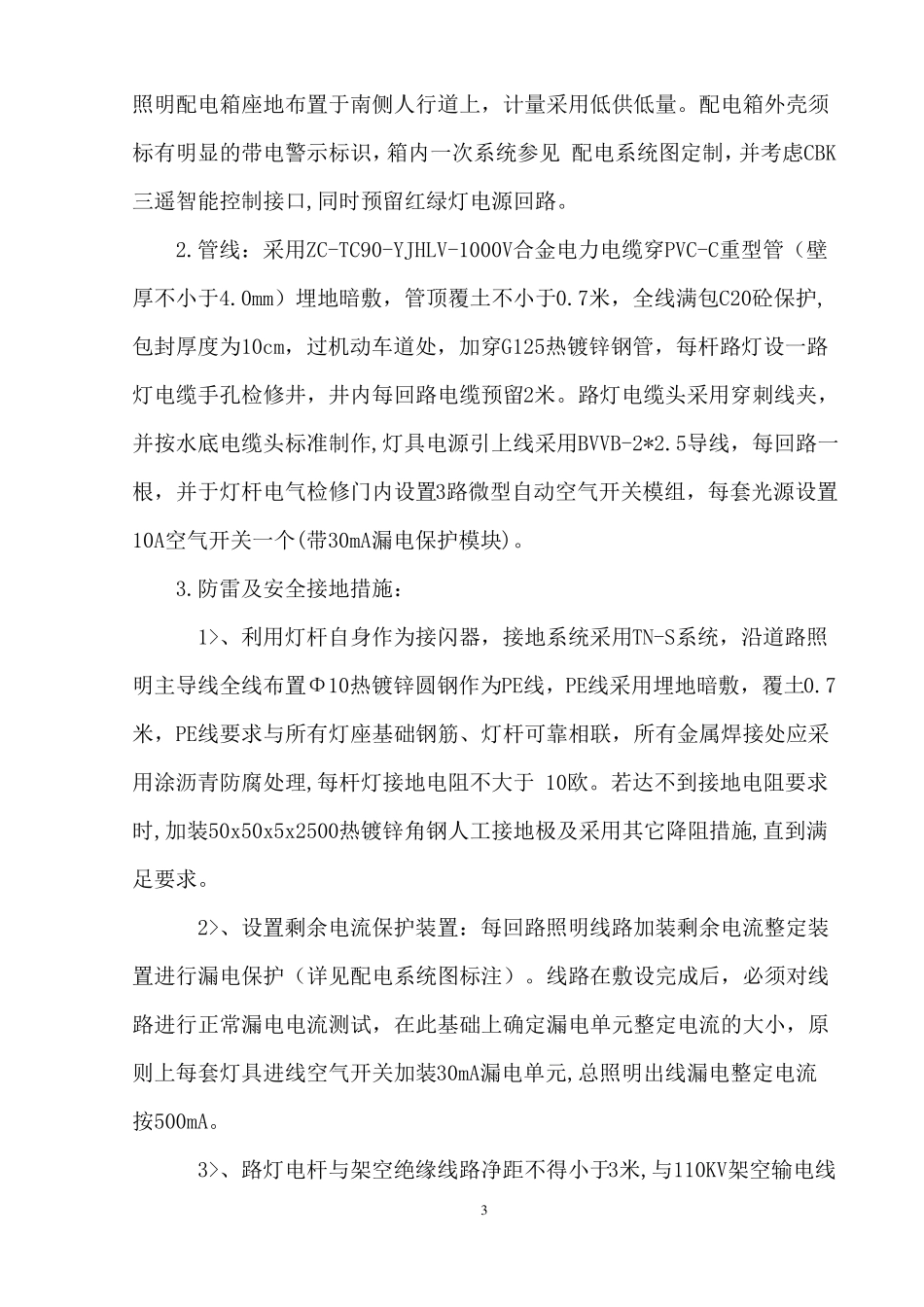

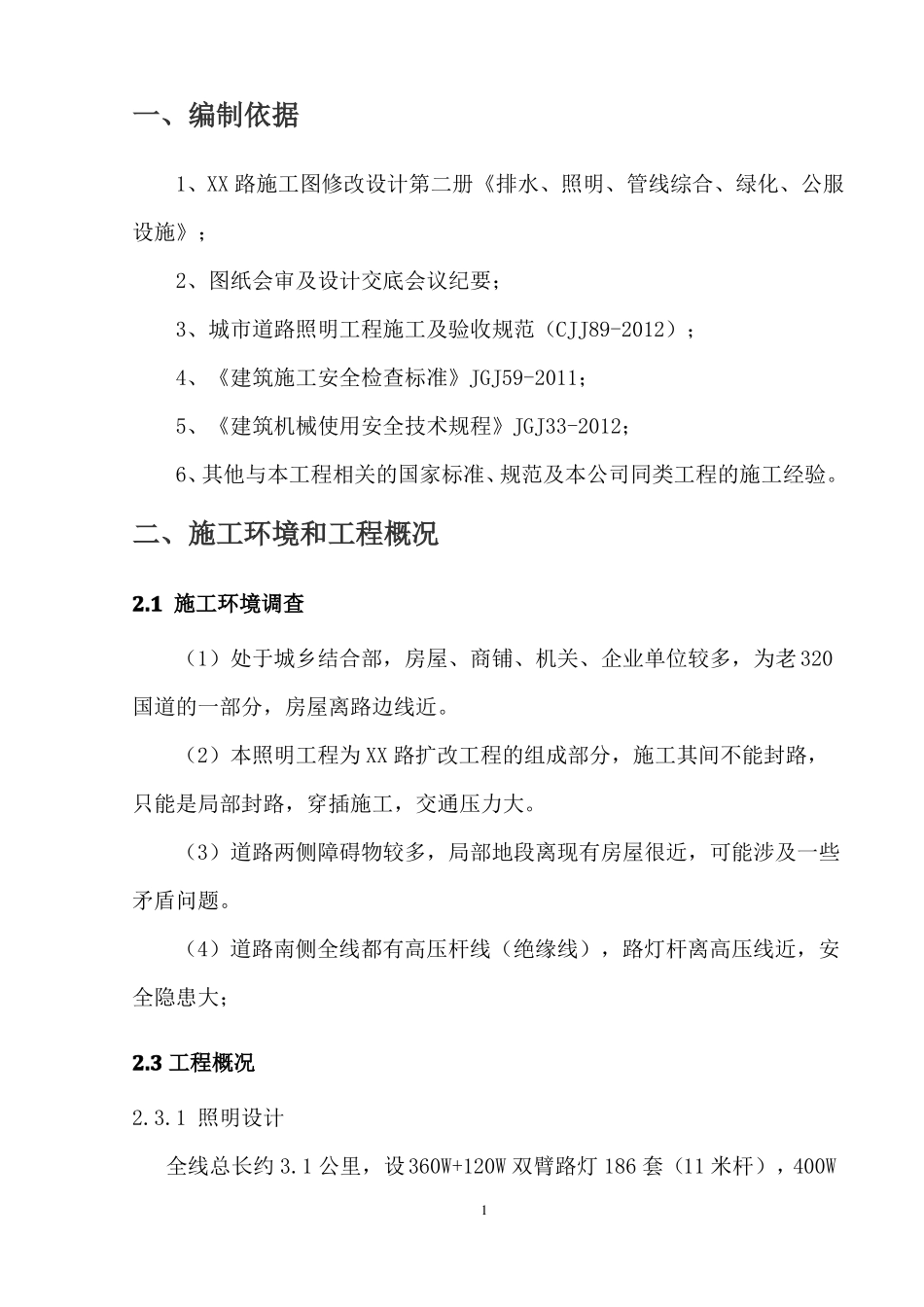

一、编制依据1、XX 路施工图修改设计第二册《排水、照明、管线综合、绿化、公服设施》； 2、图纸会审及设计交底会议纪要； 3、城市道路照明工程施工及验收规范（CJJ89-2012）；4、《建筑施工安全检查标准》JGJ59-2011；5、《建筑机械使用安全技术规程》JGJ33-2012；6、其他与本工程相关的国家标准、规范及本公司同类工程的施工经验。二、施工环境和工程概况2.1 施工环境调查（1）处于城乡结合部，房屋、商铺、机关、企业单位较多，为老 320国道的一部分，房屋离路边线近。（2）本照明工程为 XX 路扩改工程的组成部分，施工其间不能封路，只能是局部封路，穿插施工，交通压力大。（3）道路两侧障碍物较多，局部地段离现有房屋很近，可能涉及一些矛盾问题。（4）道路南侧全线都有高压杆线（绝缘线），路灯杆离高压线近，安全隐患大；2.3 工程概况2.3.1 照明设计全线总长约 3.1 公里，设360W+120W 双臂路灯 186 套（11 米杆），400W1单臂路灯安装 3 套（14 米杆），4*400W 投光灯 6 套（14 米杆），5*400W投光灯 2 套（14 米杆）。照明采用双列照明对称形式布置，双臂路灯安装于人行道绿化带内，灯杆高 11.0 米，灯杆间距约 35 米；所有灯具灯杆抗风能力为≥45 米/S，灯杆灯具各联结部件均采用不锈钢件。车行道及人行道照明灯具均采用 LED 路灯灯具（360W+120W），所有光源灯具必须符合国家 3C 认证的优质产品，灯具防护等级为 IP65，效率大于0.7。照明按全人全夜照明（全亮）和半夜明明（亮1/2 灯）等多回路控制设计，同时预留广告照明回路，整个照明控制采用手动与远程三遥相结合的设计（三遥模式为主控模式，手动模式为检修模式）。照明开关为时间根据道路天空亮度变化确定，开灯时开然光照度宜为 15LX，关灯时开然光照度宜为 30LX。路灯设计横断面图如下：2.3.2供电设计1.电源：本段道路共设置3个专用照明配电箱，每箱供电1公里左右，2照明配电箱座地布置于南侧人行道上，计量采用低供低量。配电箱外壳须标有明显的带电警示标识，箱内一次系统参见 配电系统图定制，并考虑CBK三遥智能控制接口,同时预留红绿灯电源回路。2.管线：采用ZC-TC90-YJHLV-1000V合金电力电缆穿PVC-C重型管（壁厚不小于4.0mm）埋地暗敷，管顶覆土不小于0.7米，全线满包C20砼保护,包封厚度为10cm，过机动车道处，加穿G125热镀锌钢管，每杆路灯设一路灯电缆手孔检修井，井内每回路电缆预留2米。路灯电缆头采用穿刺线夹，并按水底电缆...
