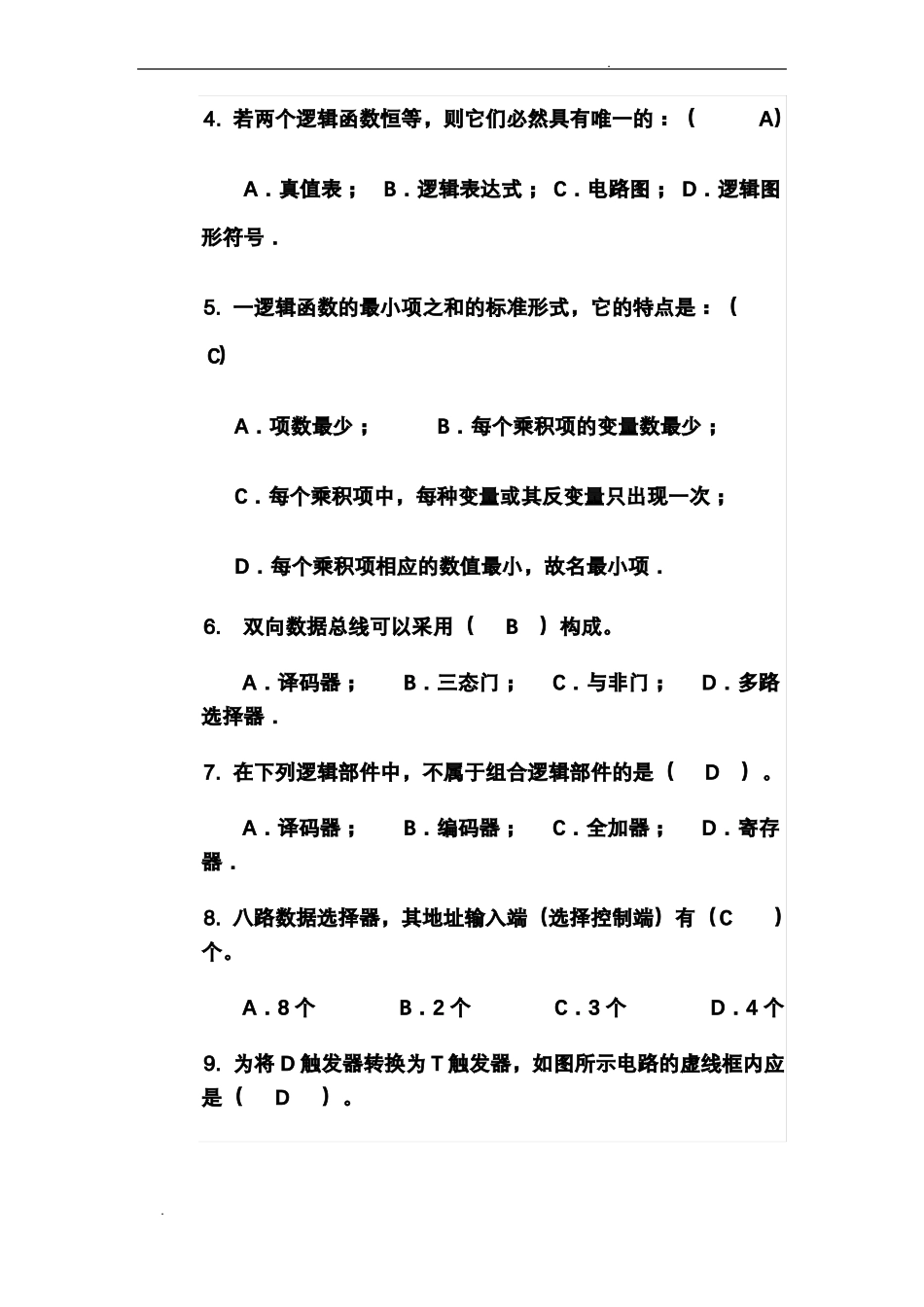

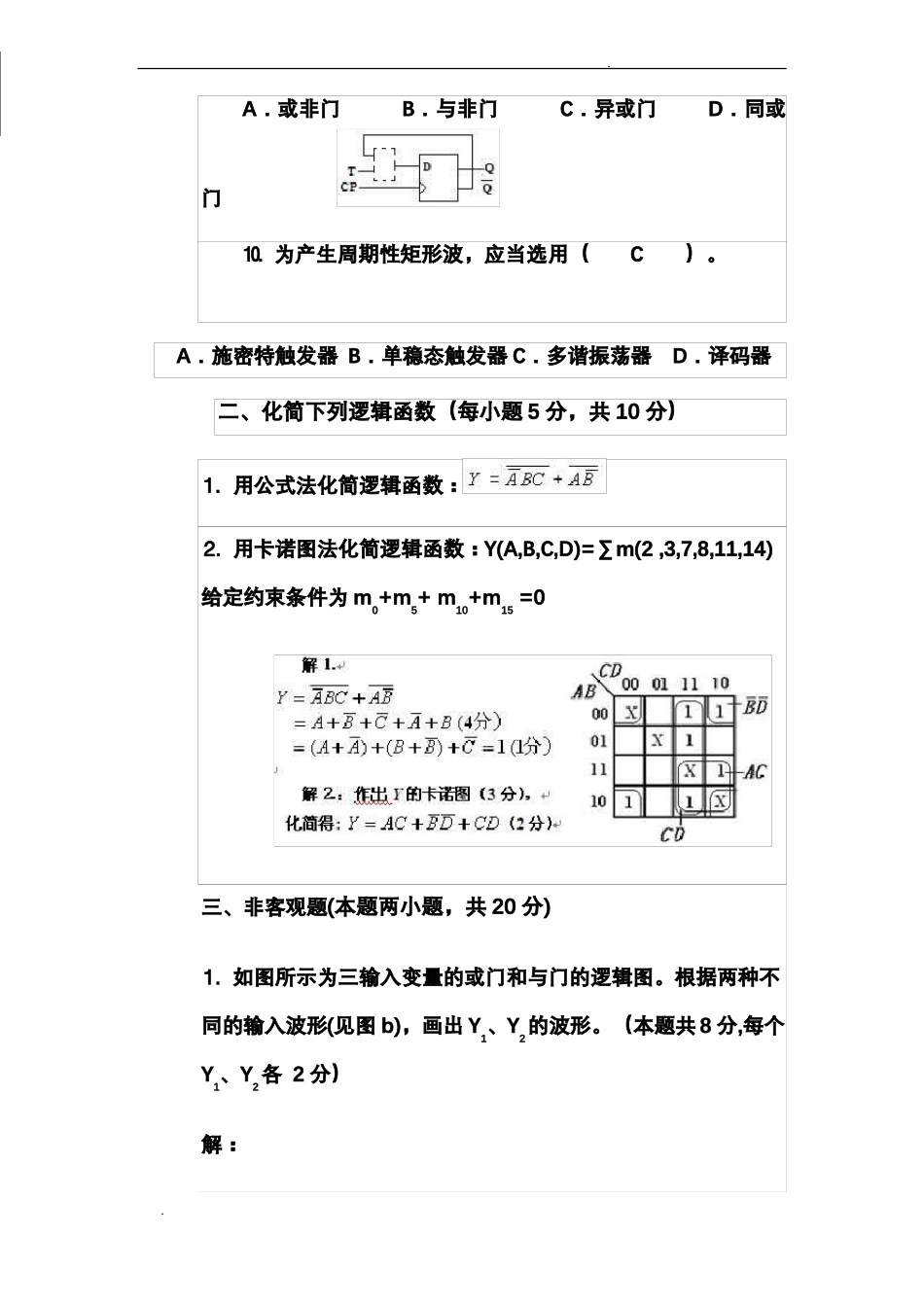

.《数字电子技术基础》期末试卷（A）答案：学号：专业班级：总成绩：一、客观题： 请选择正确答案，将其代号填入（）；（本大题共10 小题，每空 2 分，共 20 分）⒈ 当某种门的输入全部为高电平，而使输出也为高电平者，则这种门将是：A．与非门及或非门；B．与门及或门；C．或门及异或门；D．与门及或非门．（B）⒉ 在如下所列 4 种门电路中，与图示非门相等效的电路是：（B）⒊ 已知应是：（ B），则函数 F 和 H 的关系，A．恒等；B．反演；C．对偶；D．不确定．..⒋ 若两个逻辑函数恒等，则它们必然具有唯一的：（A）A．真值表；B．逻辑表达式； C．电路图； D．逻辑图形符号．⒌ 一逻辑函数的最小项之和的标准形式，它的特点是：（ C）A．项数最少；B．每个乘积项的变量数最少；C．每个乘积项中，每种变量或其反变量只出现一次；D．每个乘积项相应的数值最小，故名最小项．⒍双向数据总线可以采用（B）构成。A．译码器；B．三态门；C．与非门；D．多路选择器．⒎ 在下列逻辑部件中，不属于组合逻辑部件的是（D）。A．译码器；B．编码器；C．全加器；D．寄存器．⒏ 八路数据选择器，其地址输入端（选择控制端）有（C）个。A．8 个B．2 个C．3 个D．4 个⒐ 为将 D 触发器转换为 T 触发器，如图所示电路的虚线框内应是（D）。..A．或非门B．与非门C．异或门D．同或门⒑ 为产生周期性矩形波，应当选用（C）。A．施密特触发器 B．单稳态触发器 C．多谐振荡器D．译码器二、化简下列逻辑函数（每小题 5 分，共 10 分）⒈ 用公式法化简逻辑函数：⒉ 用卡诺图法化简逻辑函数：Y(A,B,C,D)=∑m(2 ,3,7,8,11,14)给定约束条件为 m0+m5+ m10+m15 =0三、非客观题(本题两小题，共 20 分)⒈ 如图所示为三输入变量的或门和与门的逻辑图。根据两种不同的输入波形(见图 b)，画出 Y1、Y2的波形。（本题共 8 分,每个Y1、Y2各 2 分）解：..2．某一组合逻辑电路如图所示，试分析其逻辑功能。（本题共12 分）..四、非客观题(本题两小题，共 20 分)⒊ 有红、黄、绿三只指示灯，用来指示三台设备的工作情况，当三台设备都正常工作时，绿灯亮；当有一台设备有故障时，黄灯亮，当有两台设备同时发生故障时，红灯亮，当三台设备同时发生故障时，黄灯和红灯同时亮，试写出用CT74LS138 实现红、黄、绿灯点亮的逻辑函数表达式，并画出接线图。（本题共 12分）解题步骤：⑴ 设三台设备分别为 A，B，C，有故障时为...
