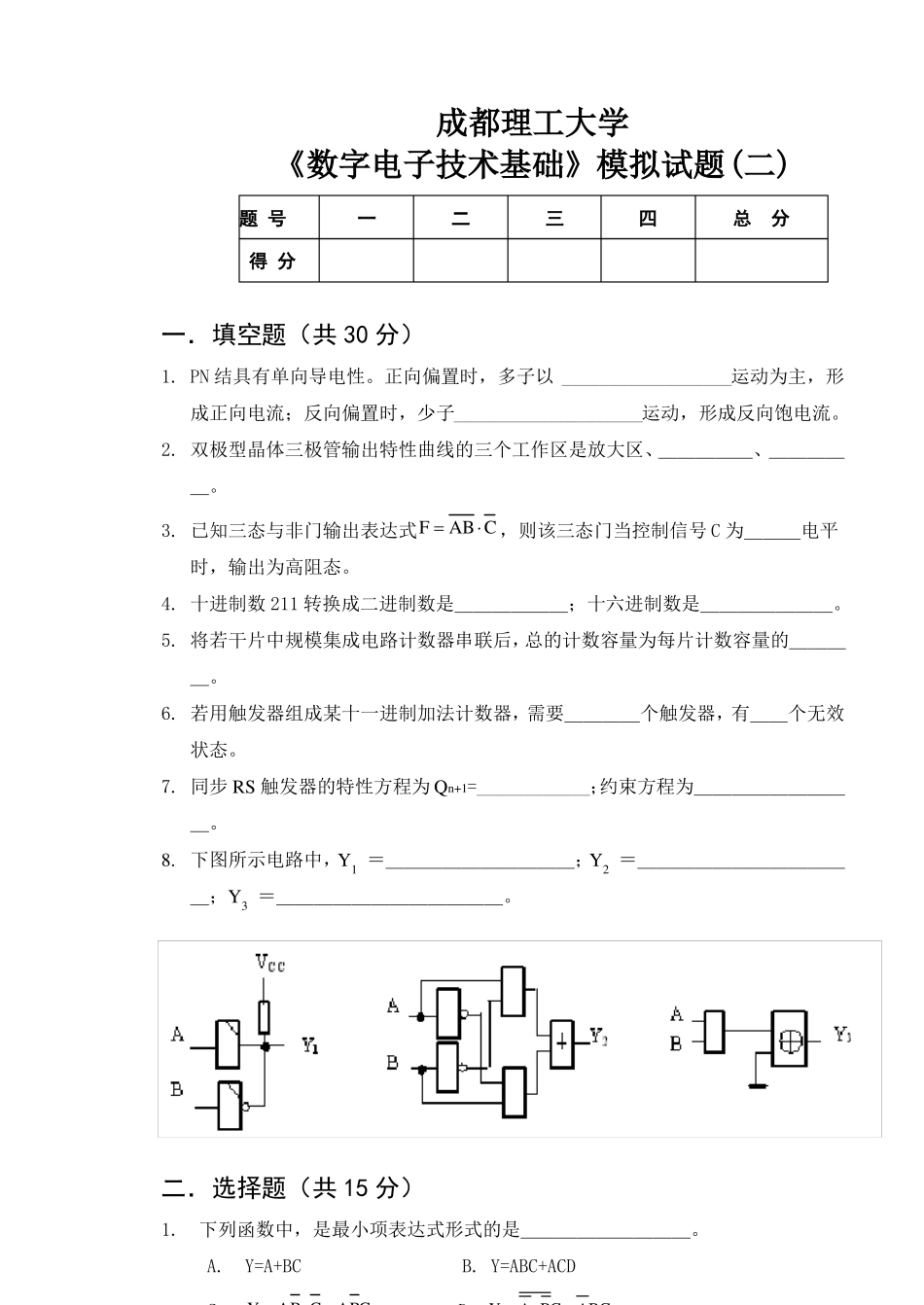

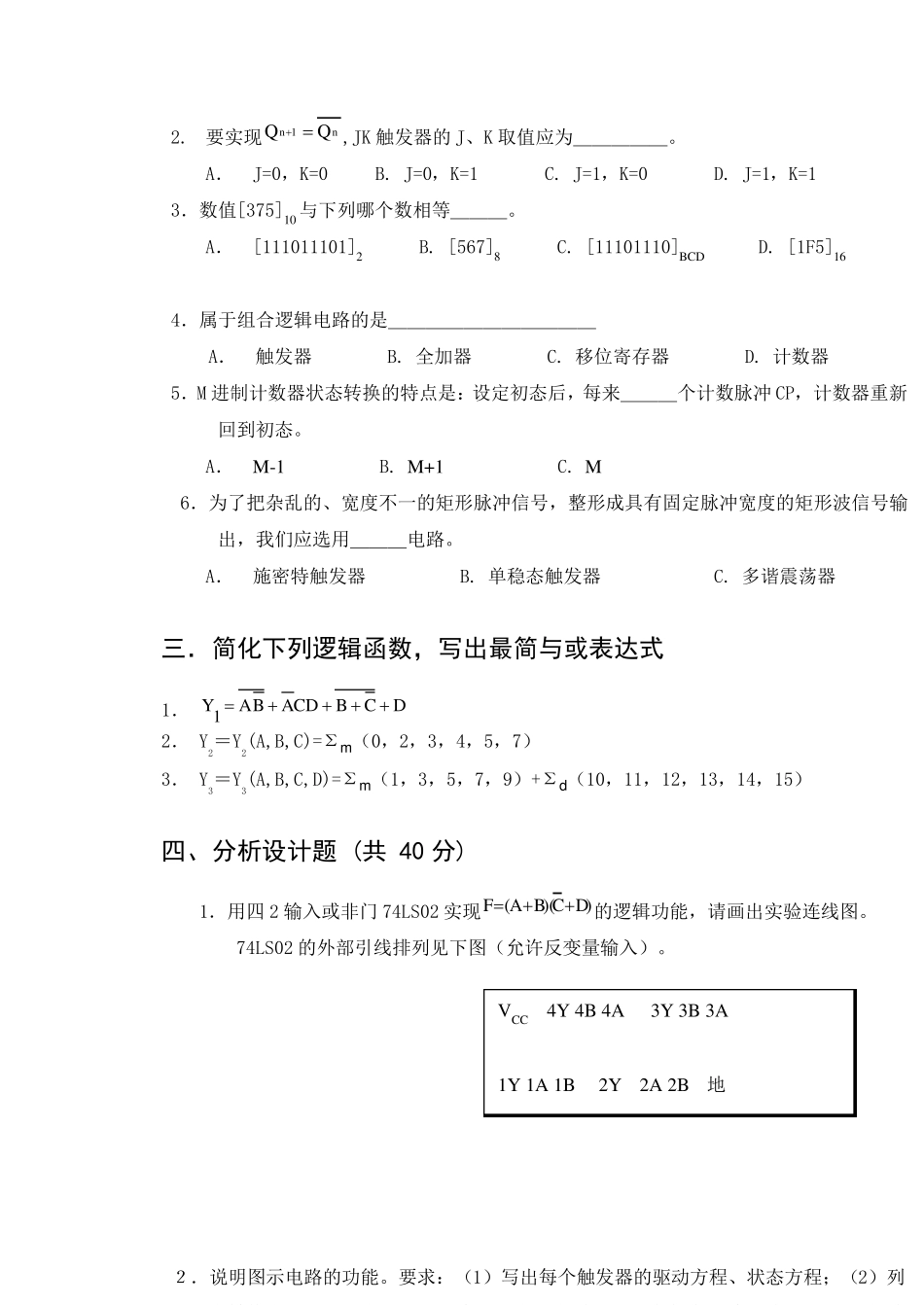

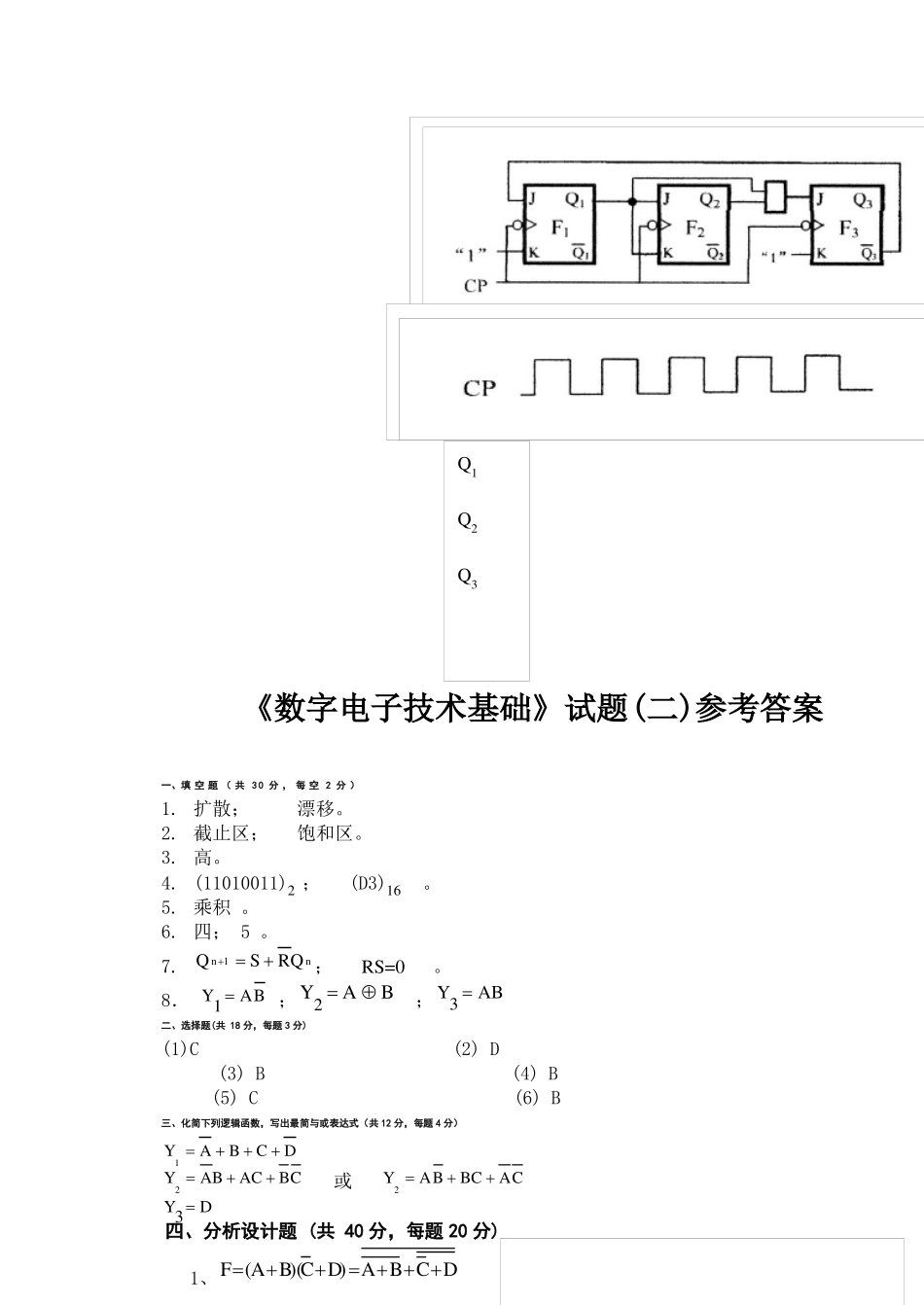

成都理工大学《数字电子技术基础》模拟试题(二)题 号一二三四总分得 分一．填空题（共 30 分）1. PN 结具有单向导电性。正向偏置时，多子以 __________________运动为主，形成正向电流；反向偏置时，少子____________________运动，形成反向饱电流。2. 双极型晶体三极管输出特性曲线的三个工作区是放大区、＿＿＿＿＿、＿＿＿＿＿。3. 已知三态与非门输出表达式F  ABC，则该三态门当控制信号 C 为＿＿＿电平时，输出为高阻态。4. 十进制数 211 转换成二进制数是＿＿＿＿＿＿；十六进制数是＿＿＿＿＿＿＿。5. 将若干片中规模集成电路计数器串联后，总的计数容量为每片计数容量的＿＿＿＿。6. 若用触发器组成某十一进制加法计数器，需要＿＿＿＿个触发器，有＿＿个无效状态。7. 同步 RS 触发器的特性方程为 Qn+1=____________；约束方程为＿＿＿＿＿＿＿＿＿。8. 下图所示电路中，Y1 ＝＿＿＿＿＿＿＿＿＿＿；Y2 ＝＿＿＿＿＿＿＿＿＿＿＿＿；Y3 ＝＿＿＿＿＿＿＿＿＿＿＿＿。二．选择题（共 15 分）1.下列函数中，是最小项表达式形式的是＿＿＿＿＿＿＿＿＿。 A. Y=A+BC B. Y=ABC+ACD C.Y  ABC  ABC D. Y  A BC  ABC2.要实现Qn1  Qn ,JK 触发器的 J、K 取值应为＿＿＿＿＿。A． J=0，K=0 B. J=0，K=1 C. J=1，K=0 D. J=1，K=1 3．数值[375]10 与下列哪个数相等＿＿＿。A． [111011101]2 B. [567]8 C. [11101110]BCD D. [1F5]16 4．属于组合逻辑电路的是＿＿＿＿＿＿＿＿＿＿＿ A．触发器 B. 全加器 C. 移位寄存器 D. 计数器 5．M 进制计数器状态转换的特点是：设定初态后，每来＿＿＿个计数脉冲 CP，计数器重新回到初态。A．M-1 B. M+1 C. M6．为了把杂乱的、宽度不一的矩形脉冲信号，整形成具有固定脉冲宽度的矩形波信号输出，我们应选用＿＿＿电路。A．施密特触发器 B. 单稳态触发器 C. 多谐震荡器三．简化下列逻辑函数，写出最简与或表达式1． Y1  AB  ACD  B  C  D2． Y2＝Y2(A,B,C)=Σm（0，2，3，4，5，7）3． Y3＝Y3(A,B,C,D)=Σm（1，3，5，7，9）+Σd（10，11，12，13，14，15）四、分析设计题 (共 40 分) 1．用四 2 输入或非门 74LS02 实现F(AB)(CD)的逻辑功能，请画出实验连线图。74LS02 的外部引线排列见下图（允许反变量输入）。２．说明图示电路的功能。要求：（1）写出每个触发...
