数控技术期末复习资料

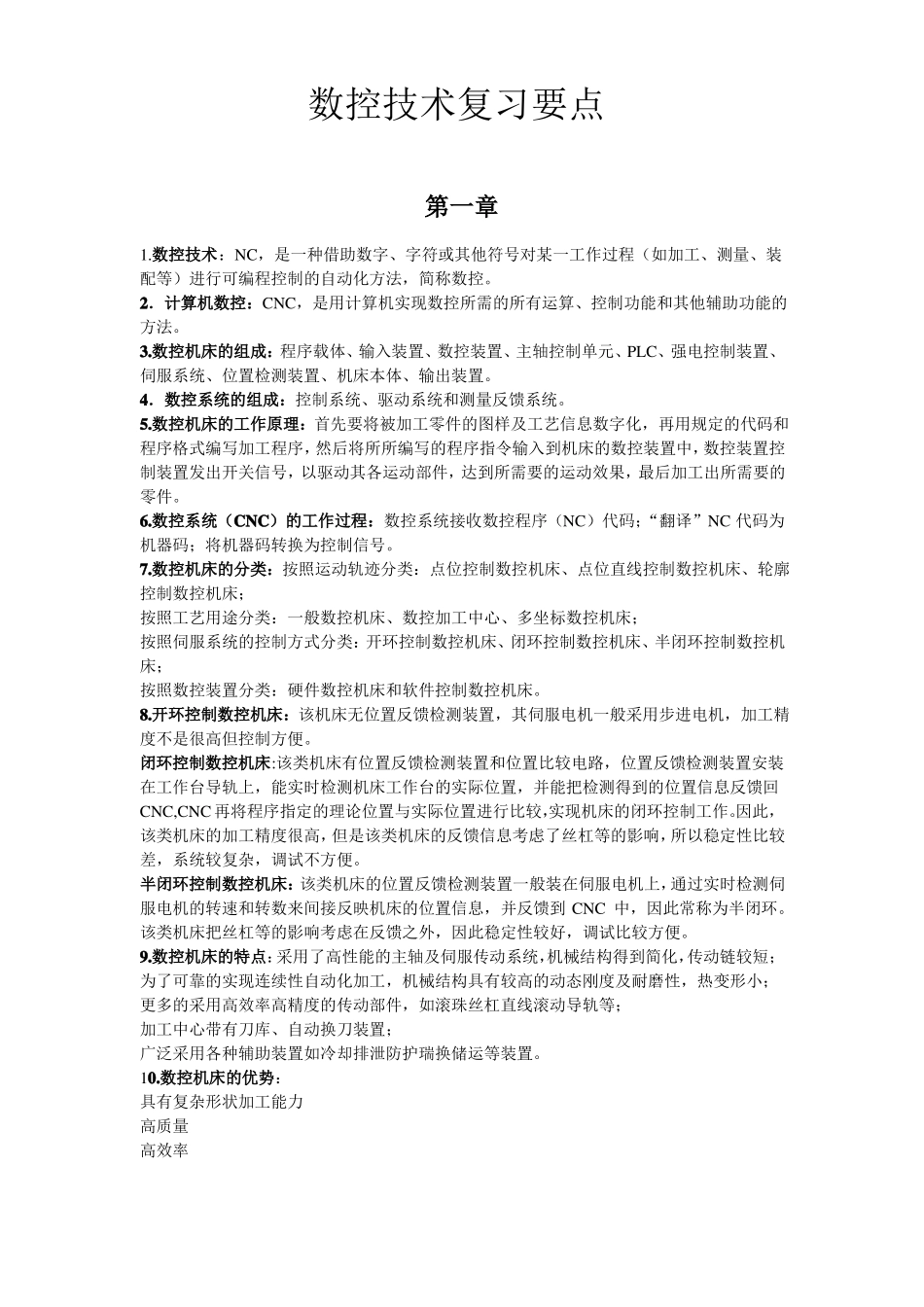

数控技术期末复习资料_第1页
1/7

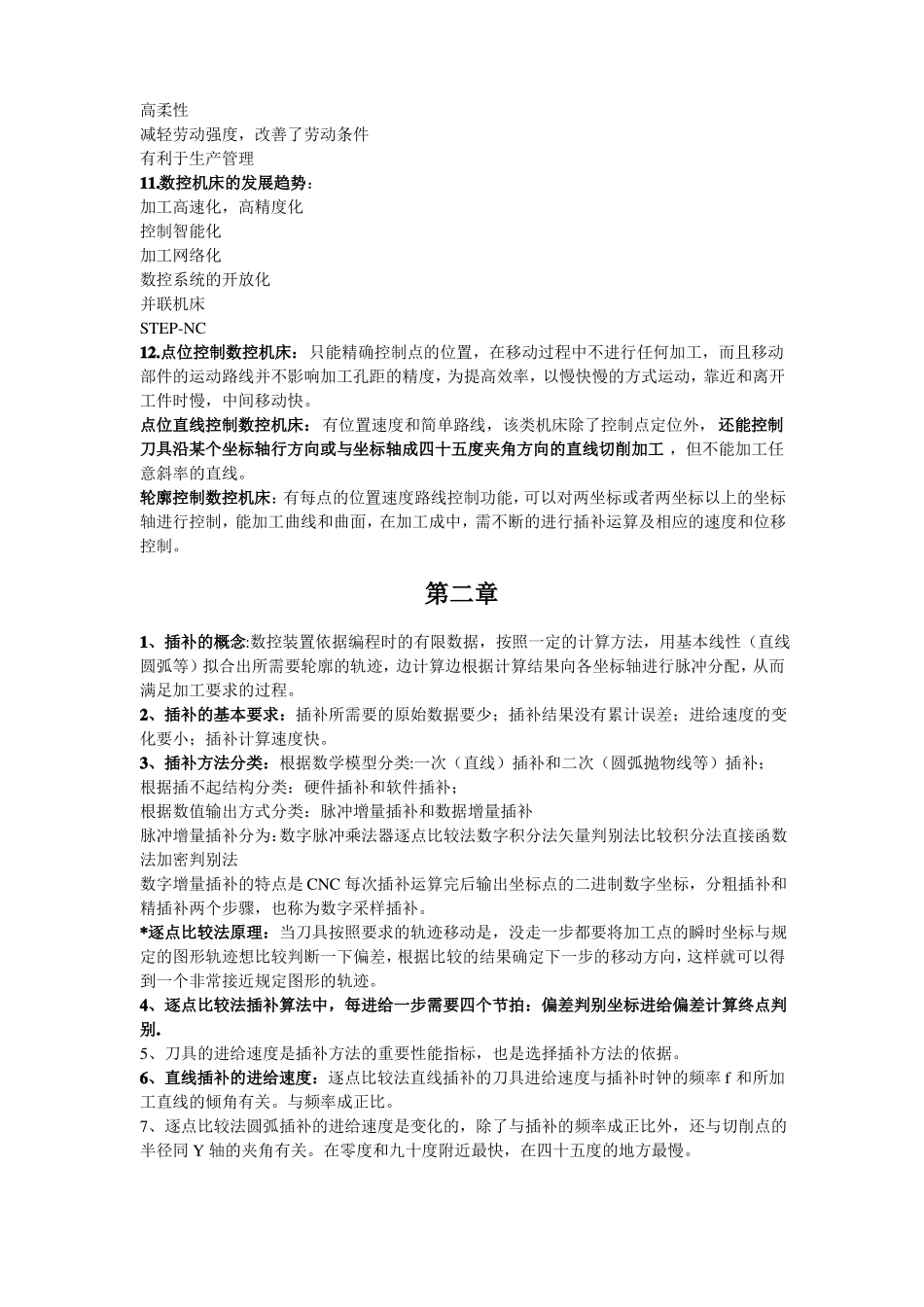

数控技术期末复习资料_第2页
2/7

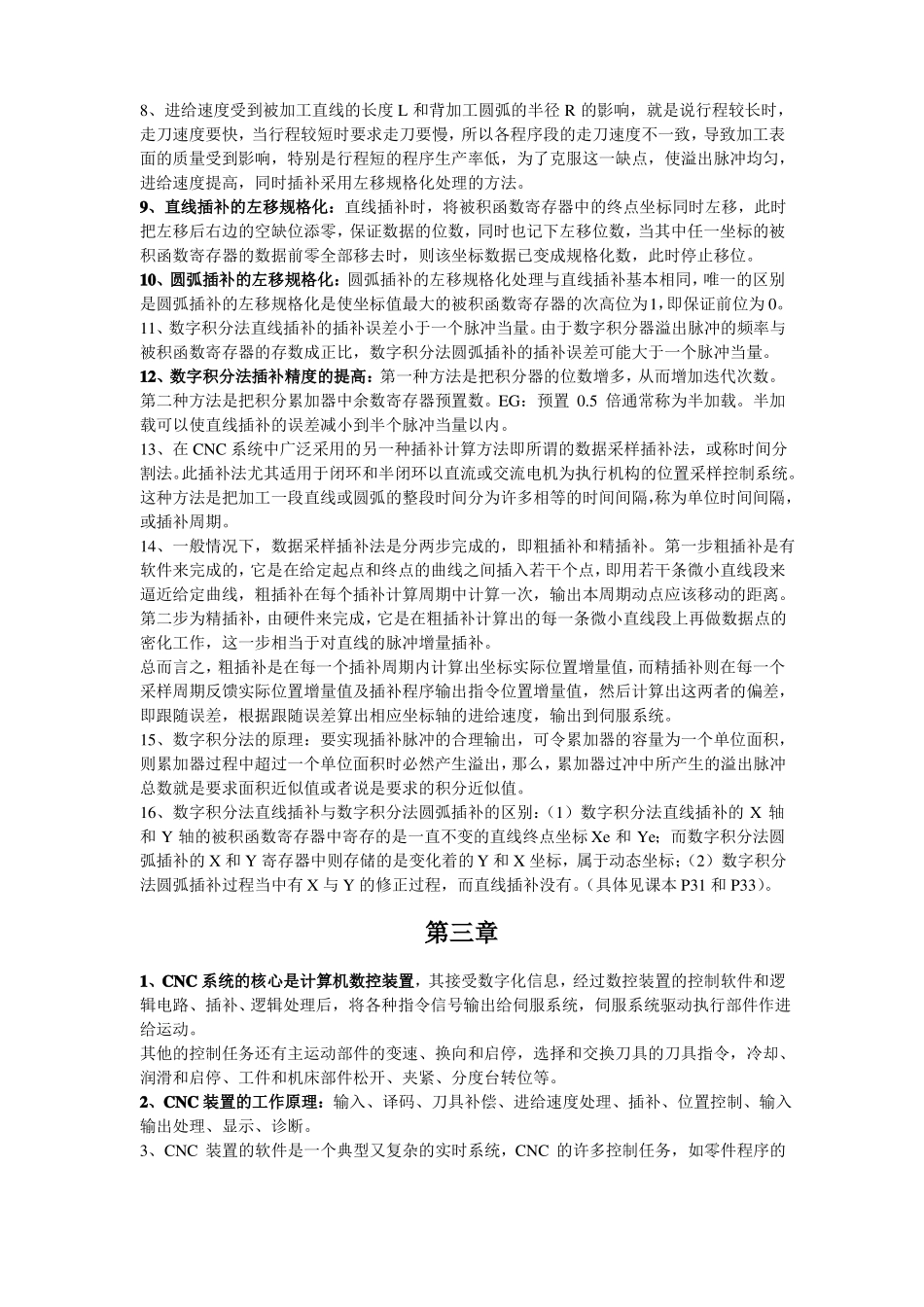

数控技术期末复习资料_第3页
3/7
数控技术复习要点第一章1.数控技术:NC,是一种借助数字、字符或其他符号对某一工作过程(如加工、测量、装配等)进行可编程控制的自动化方法,简称数控。2.计算机数控:CNC,是用计算机实现数控所需的所有运算、控制功能和其他辅助功能的方法。3.数控机床的组成:程序载体、输入装置、数控装置、主轴控制单元、PLC、强电控制装置、伺服系统、位置检测装置、机床本体、输出装置。4.数控系统的组成:控制系统、驱动系统和测量反馈系统。5.数控机床的工作原理:首先要将被加工零件的图样及工艺信息数字化,再用规定的代码和程序格式编写加工程序,然后将所所编写的程序指令输入到机床的数控装置中,数控装置控制装置发出开关信号,以驱动其各运动部件,达到所需要的运动效果,最后加工出所需要的零件。6.数控系统(CNC)的工作过程:数控系统接收数控程序(NC)代码;“翻译”NC 代码为机器码;将机器码转换为控制信号。7.数控机床的分类:按照运动轨迹分类:点位控制数控机床、点位直线控制数控机床、轮廓控制数控机床;按照工艺用途分类:一般数控机床、数控加工中心、多坐标数控机床;按照伺服系统的控制方式分类:开环控制数控机床、闭环控制数控机床、半闭环控制数控机床;按照数控装置分类:硬件数控机床和软件控制数控机床。8.开环控制数控机床:该机床无位置反馈检测装置,其伺服电机一般采用步进电机,加工精度不是很高但控制方便。闭环控制数控机床:该类机床有位置反馈检测装置和位置比较电路,位置反馈检测装置安装在工作台导轨上,能实时检测机床工作台的实际位置,并能把检测得到的位置信息反馈回CNC,CNC 再将程序指定的理论位置与实际位置进行比较,实现机床的闭环控制工作。因此,该类机床的加工精度很高,但是该类机床的反馈信息考虑了丝杠等的影响,所以稳定性比较差,系统较复杂,调试不方便。半闭环控制数控机床:该类机床的位置反馈检测装置一般装在伺服电机上,通过实时检测伺服电机的转速和转数来间接反映机床的位置信息,并反馈到 CNC 中,因此常称为半闭环。该类机床把丝杠等的影响考虑在反馈之外,因此稳定性较好,调试比较方便。9.数控机床的特点:采用了高性能的主轴及伺服传动系统,机械结构得到简化,传动链较短;为了可靠的实现连续性自动化加工,机械结构具有较高的动态刚度及耐磨性,热变形小;更多的采用高效率高精度的传动部件,如滚珠丝杠直线滚动导轨等;加工中心带有刀库、自动换刀装置;广泛采用各种辅...
