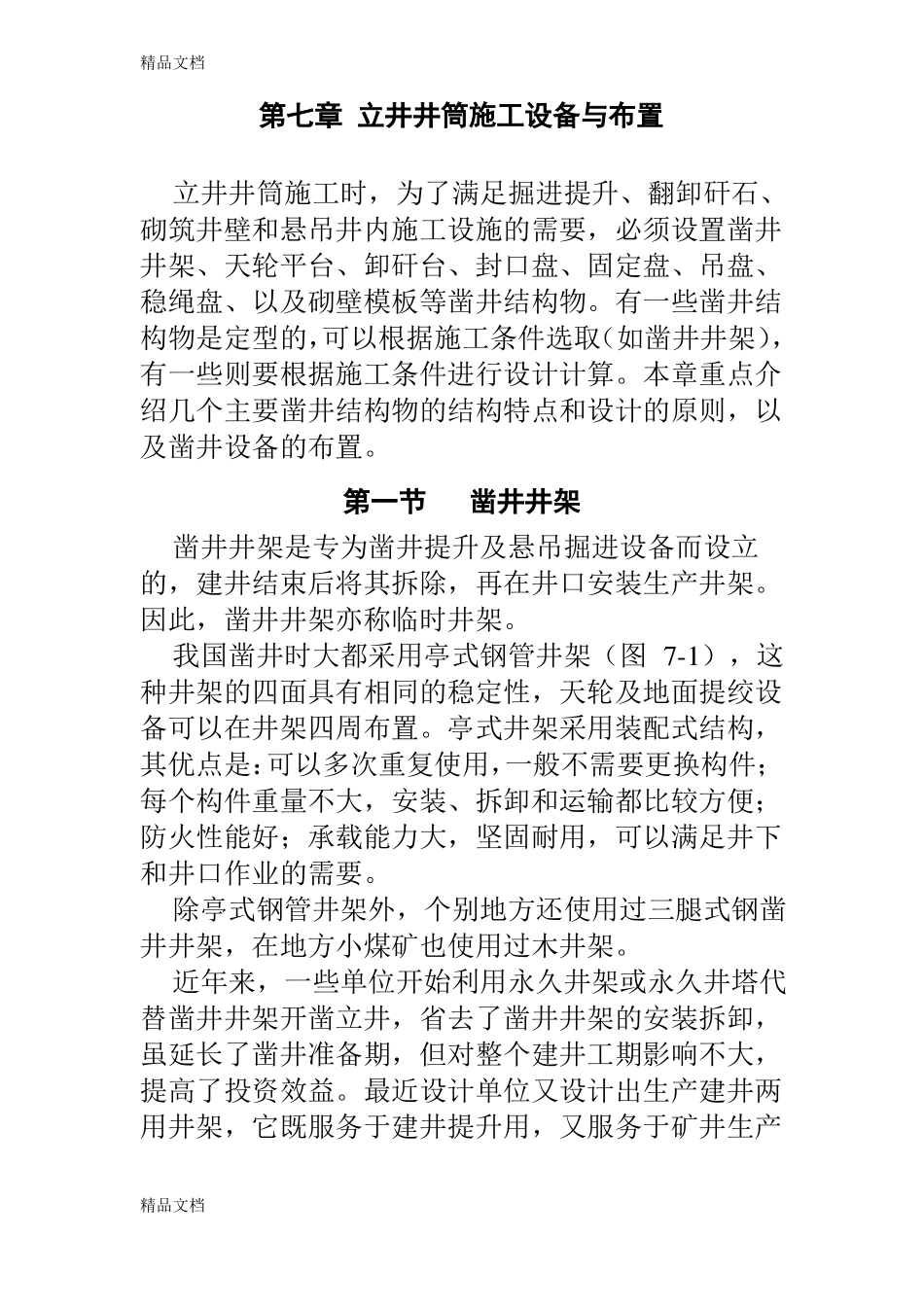

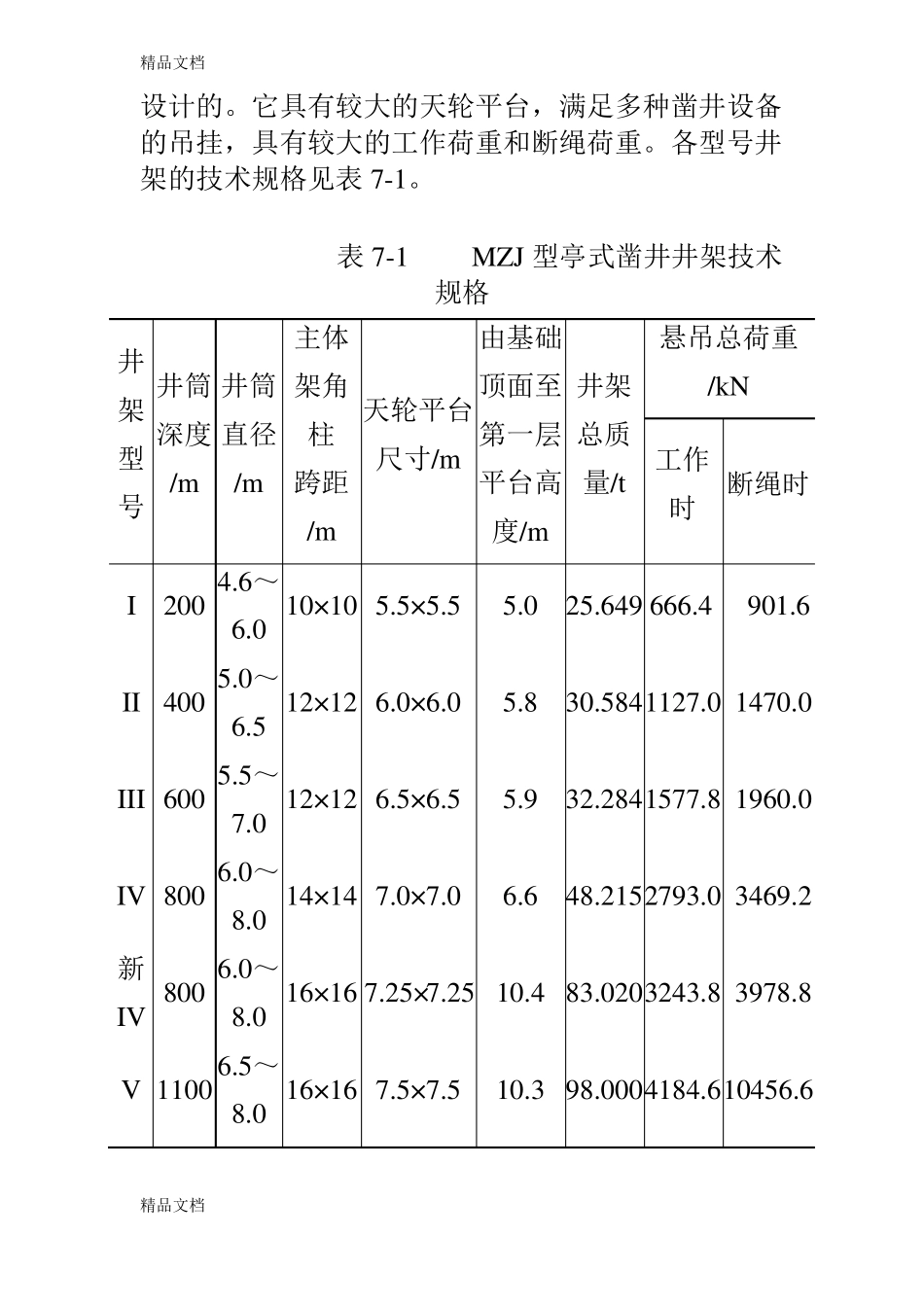

精品文档第七章 立井井筒施工设备与布置立井井筒施工时，为了满足掘进提升、翻卸矸石、砌筑井壁和悬吊井内施工设施的需要，必须设置凿井井架、天轮平台、卸矸台、封口盘、固定盘、吊盘、稳绳盘、以及砌壁模板等凿井结构物。有一些凿井结构物是定型的，可以根据施工条件选取（如凿井井架），有一些则要根据施工条件进行设计计算。本章重点介绍几个主要凿井结构物的结构特点和设计的原则，以及凿井设备的布置。第一节凿井井架凿井井架是专为凿井提升及悬吊掘进设备而设立的，建井结束后将其拆除，再在井口安装生产井架。因此，凿井井架亦称临时井架。我国凿井时大都采用亭式钢管井架（图 7-1），这种井架的四面具有相同的稳定性，天轮及地面提绞设备可以在井架四周布置。亭式井架采用装配式结构，其优点是：可以多次重复使用，一般不需要更换构件；每个构件重量不大，安装、拆卸和运输都比较方便；防火性能好；承载能力大，坚固耐用，可以满足井下和井口作业的需要。除亭式钢管井架外，个别地方还使用过三腿式钢凿井井架，在地方小煤矿也使用过木井架。近年来，一些单位开始利用永久井架或永久井塔代替凿井井架开凿立井，省去了凿井井架的安装拆卸，虽延长了凿井准备期，但对整个建井工期影响不大，提高了投资效益。最近设计单位又设计出生产建井两用井架，它既服务于建井提升用，又服务于矿井生产精品文档精品文档提升用，是一种将凿井井架和生产井架的特点相结合的新型井架。永久井架和永久井塔是专为生产矿井设计的，利用永久井架和永久井塔凿井，必须对其改造或加固，以满足凿井的要求。两用井架的问世，将此问题彻底解决，显示出极大的优越性，如济宁 2 号和3 号井副井均应用生产凿井两用井架进行立井井筒的施工。亭式钢凿井井架在目前建井工程中使用最为广泛。根据井架高度、天轮平台尺寸及其适用的井筒直径、井筒深度等条件，亭式钢管井架共有六个规格，其编号为 I、II、III、IV、新 IV 和 V 型，分别适用于井深200、400、600、800 及 1100m。随着我国井筒深度的加大及凿井机械化程度的提高，IV 型以下的凿井井架已很少应用。新 IV 型与原 IV 型井架相比，主要是增大了天轮平台面积，提高了井架全高及基础顶面至第一层平台的高度，便于在卸矸台下安设矸石仓及用汽车运矸，也便于伞形钻架等大型设备进出井筒，同时亦增大了井架的承载能力。而 V 型井架则是专为使用千米立井而精品文档精品文档设计的。它具有较大的天轮平台...
