斗轮堆取料机讲解

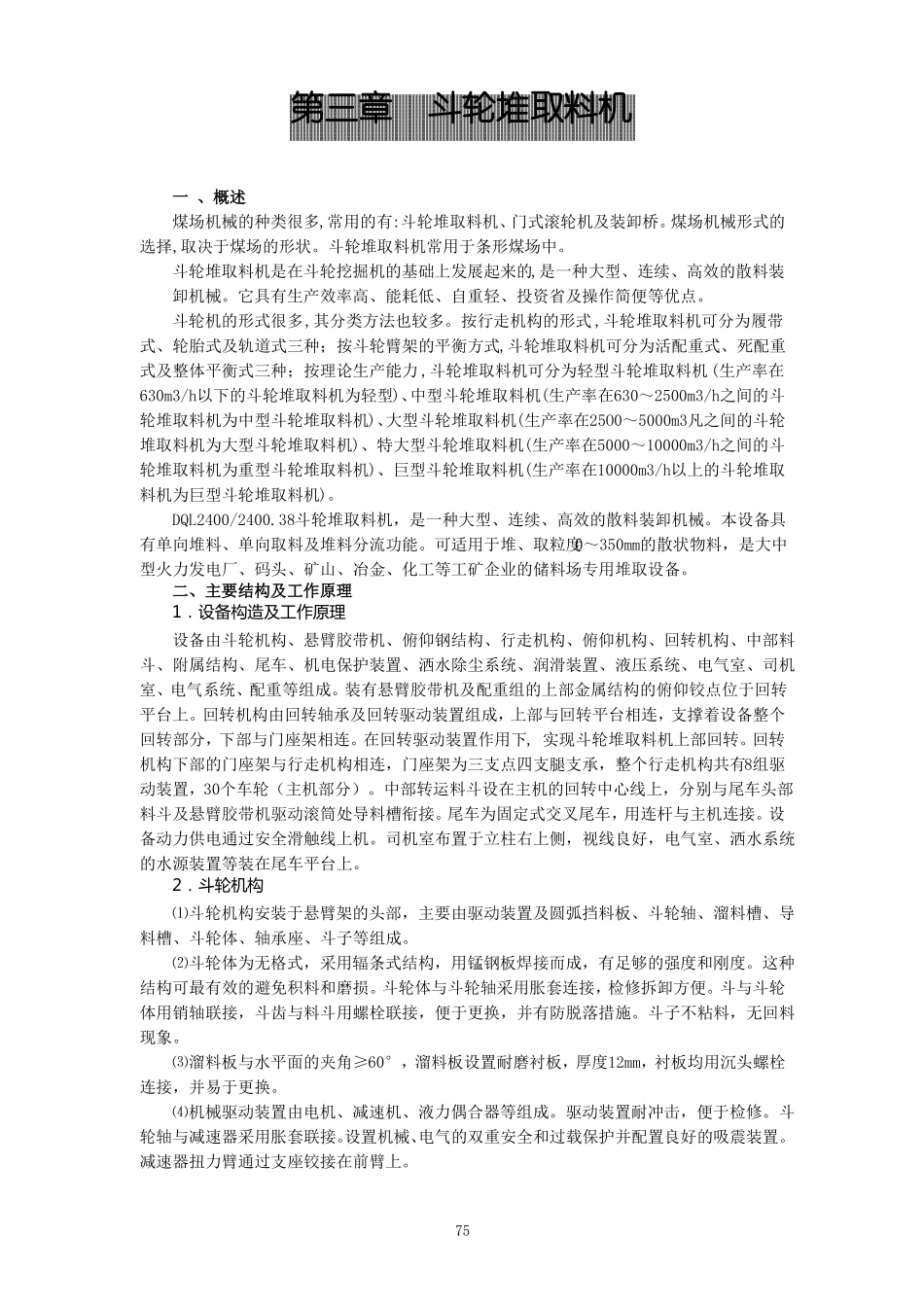

第三章斗轮堆取料机一 、概述煤场机械的种类很多,常用的有:斗轮堆取料机、门式滚轮机及装卸桥。煤场机械形式的选择,取决于煤场的形状。斗轮堆取料机常用于条形煤场中。斗轮堆取料机是在斗轮挖掘机的基础上发展起来的,是一种大型、连续、高效的散料装卸机械。它具有生产效率高、能耗低、自重轻、投资省及操作简便等优点。斗轮机的形式很多,其分类方法也较多。按行走机构的形式 ,斗轮堆取料机可分为履带式、轮胎式及轨道式三种；按斗轮臂架的平衡方式,斗轮堆取料机可分为活配重式、死配重式及整体平衡式三种；按理论生产能力 ,斗轮堆取料机可分为轻型斗轮堆取料机 (生产率在630m3/h以下的斗轮堆取料机为轻型)、中型斗轮堆取料机(生产率在630～2500m3/h之间的斗轮堆取料机为中型斗轮堆取料机)、大型斗轮堆取料机(生产率在25O0～5000m3凡之间的斗轮堆取料机为大型斗轮堆取料机)、特大型斗轮堆取料机(生产率在5000～10000m3/h之间的斗轮堆取料机为重型斗轮堆取料机)、巨型斗轮堆取料机(生产率在10000m3/h以上的斗轮堆取料机为巨型斗轮堆取料机)。DQL2400/2400.38斗轮堆取料机，是一种大型、连续、高效的散料装卸机械。本设备具有单向堆料、单向取料及堆料分流功能。可适用于堆、取粒度0～350mm的散状物料，是大中型火力发电厂、码头、矿山、冶金、化工等工矿企业的储料场专用堆取设备。二、主要结构及工作原理1．设备构造及工作原理设备由斗轮机构、悬臂胶带机、俯仰钢结构、行走机构、俯仰机构、回转机构、中部料斗、附属结构、尾车、机电保护装置、洒水除尘系统、润滑装置、液压系统、电气室、司机室、电气系统、配重等组成。装有悬臂胶带机及配重组的上部金属结构的俯仰铰点位于回转平台上。回转机构由回转轴承及回转驱动装置组成，上部与回转平台相连，支撑着设备整个回转部分，下部与门座架相连。在回转驱动装置作用下, 实现斗轮堆取料机上部回转。回转机构下部的门座架与行走机构相连，门座架为三支点四支腿支承，整个行走机构共有8组驱动装置，30个车轮（主机部分）。中部转运料斗设在主机的回转中心线上，分别与尾车头部料斗及悬臂胶带机驱动滚筒处导料槽衔接。尾车为固定式交叉尾车，用连杆与主机连接。设备动力供电通过安全滑触线上机。司机室布置于立柱右上侧，视线良好，电气室、洒水系统的水源装置等装在尾车平台上。2．斗轮机构⑴斗轮机构安装于悬臂架的头部，主要由驱动装置及圆弧挡料板、斗轮轴、溜料槽、导料槽、斗轮体、轴承座、...
