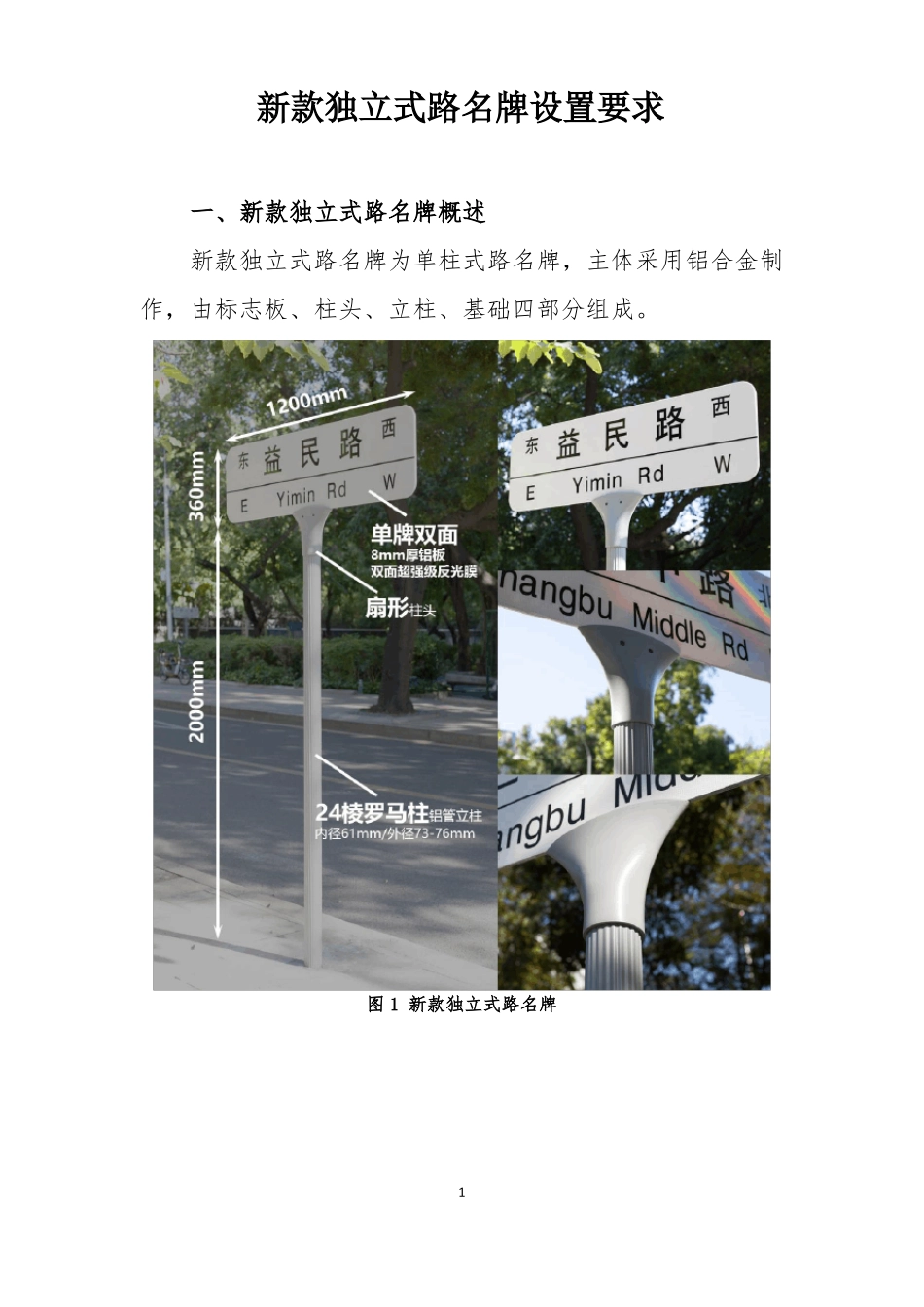

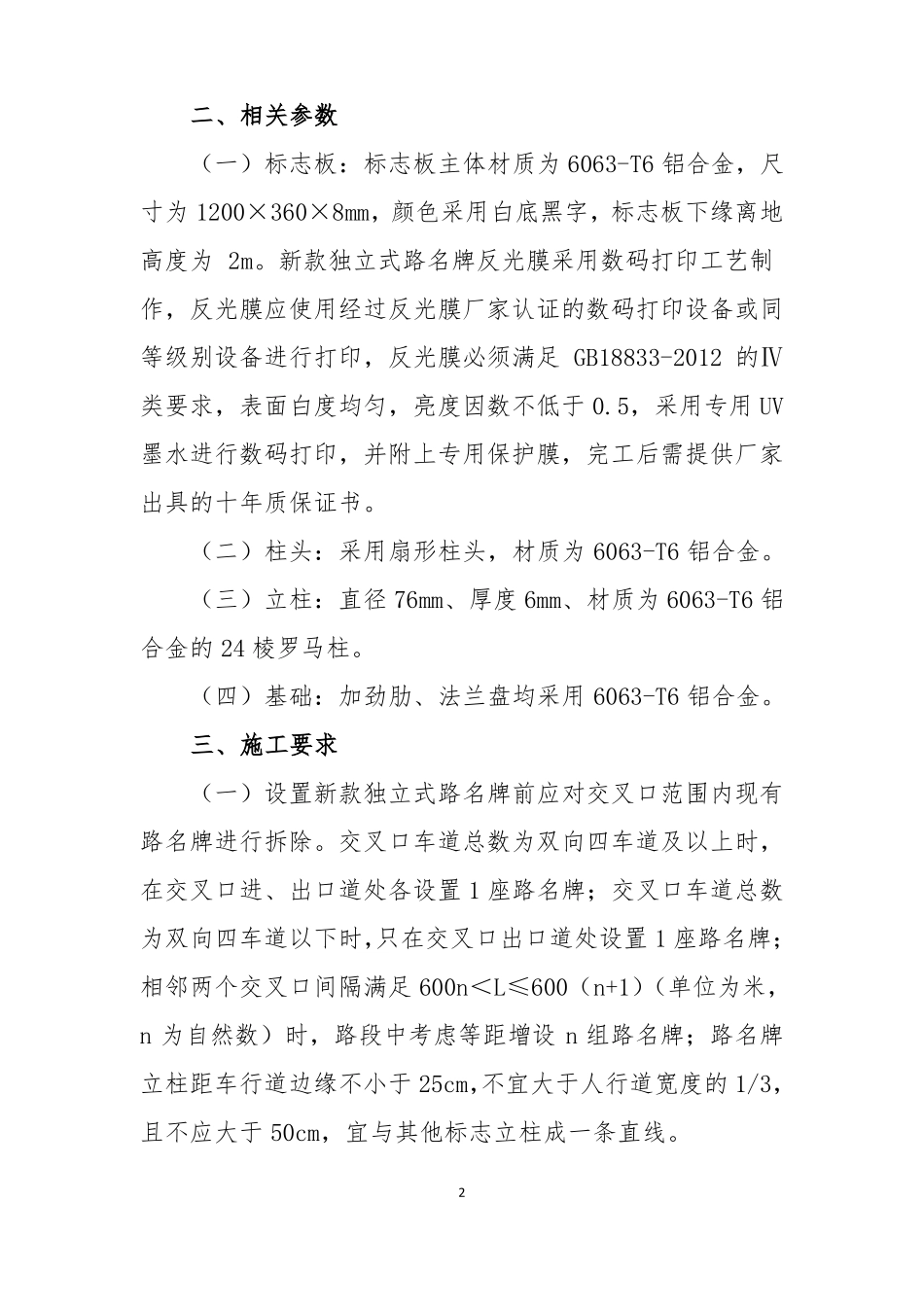

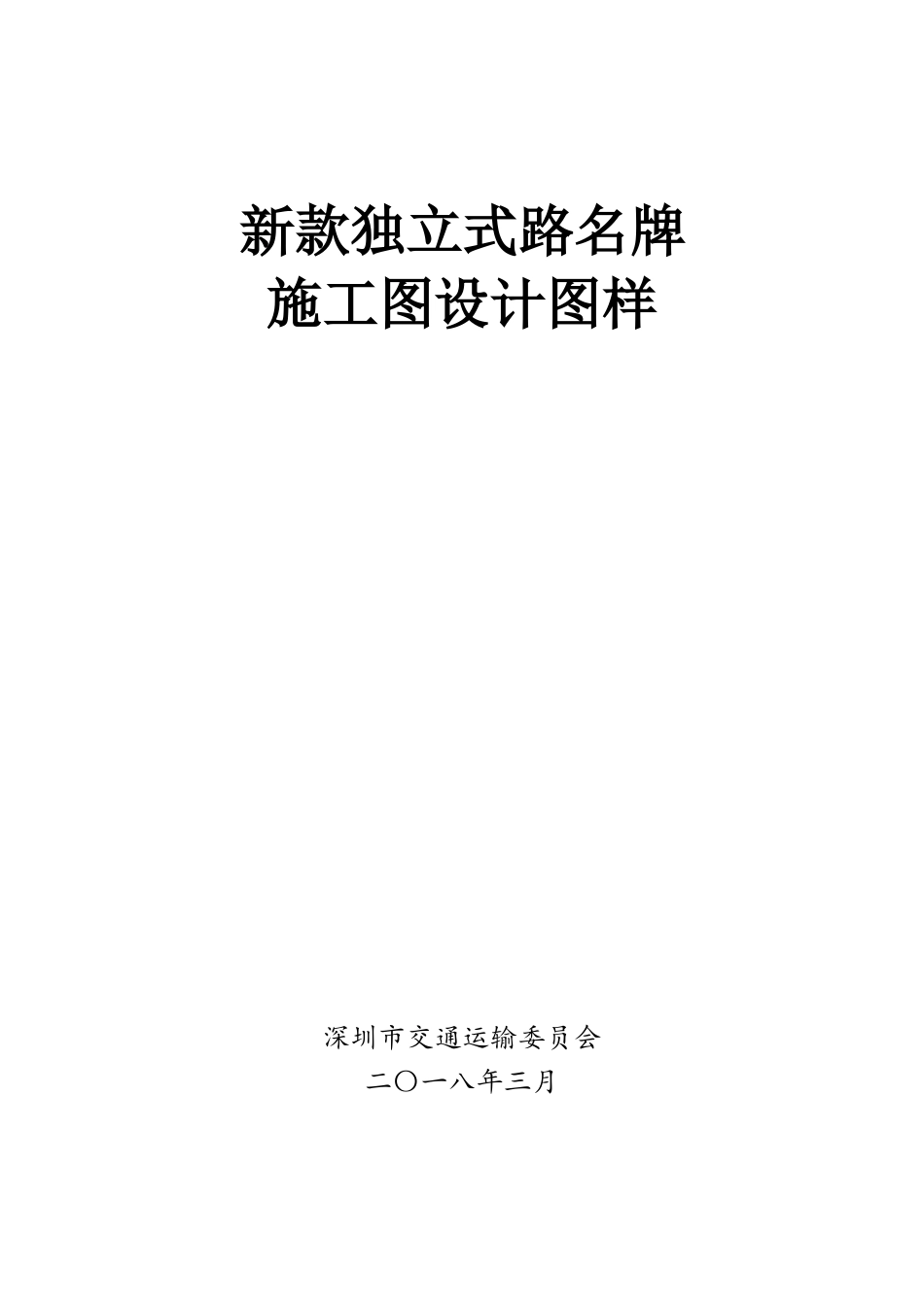

新款独立式路名牌施工图设计图样深圳市交通运输委员会二〇一八年三月新款独立式路名牌设置要求一、新款独立式路名牌概述新款独立式路名牌为单柱式路名牌，主体采用铝合金制作，由标志板、柱头、立柱、基础四部分组成。图 1 新款独立式路名牌1二、相关参数（一）标志板：标志板主体材质为 6063-T6 铝合金，尺寸为 1200×360×8mm，颜色采用白底黑字，标志板下缘离地高度为 2m。新款独立式路名牌反光膜采用数码打印工艺制作，反光膜应使用经过反光膜厂家认证的数码打印设备或同等级别设备进行打印，反光膜必须满足 GB18833-2012 的Ⅳ类要求，表面白度均匀，亮度因数不低于 0.5，采用专用 UV墨水进行数码打印，并附上专用保护膜，完工后需提供厂家出具的十年质保证书。（二）柱头：采用扇形柱头，材质为 6063-T6 铝合金。（三）立柱：直径 76mm、厚度 6mm、材质为 6063-T6 铝合金的 24 棱罗马柱。（四）基础：加劲肋、法兰盘均采用 6063-T6 铝合金。三、施工要求（一）设置新款独立式路名牌前应对交叉口范围内现有路名牌进行拆除。交叉口车道总数为双向四车道及以上时，在交叉口进、出口道处各设置 1 座路名牌；交叉口车道总数为双向四车道以下时，只在交叉口出口道处设置 1 座路名牌；相邻两个交叉口间隔满足 600n＜L≤600（n+1）（单位为米，n 为自然数）时，路段中考虑等距增设 n 组路名牌；路名牌立柱距车行道边缘不小于 25cm，不宜大于人行道宽度的 1/3，且不应大于 50cm，宜与其他标志立柱成一条直线。2（二）新款独立式路名牌版面应严格按照要求进行排版，其中，内部详细尺寸如下：5mm 实线：实线上沿距标志版面上沿 231mm，实线下沿距标志版面下沿 124mm；路名汉字：汉字上沿距标志版面上沿 49mm，汉字下沿距实线上沿 51mm；方向汉字：汉字上沿距标志版面上沿 49mm，汉字下沿距实线上沿 101mm；英文：英文上沿距实线下沿 31mm，英文下沿距标志版面下沿 32mm。（三）新款独立式路名牌安装时，柱头立面螺栓孔应朝向人行道一侧，螺栓孔应加设螺栓盖，螺栓盖采用玻璃胶固定。（四）新款独立式路名牌柱头及立柱应采用水性涂料刷漆，刷环氧底漆 1 度后，再刷氟碳面漆 2 度，采用机械喷涂，面漆颜色采用《漆膜颜色标准样卡》 (GSB05-1426-2001)中“73 B03 淡灰”。所有构件应在工厂完成涂装作业，严禁现场喷涂。（五）路名牌拆除时应妥善处理好遗留在路面的孔洞，及时修复路面。新款独立式路名牌标志...
