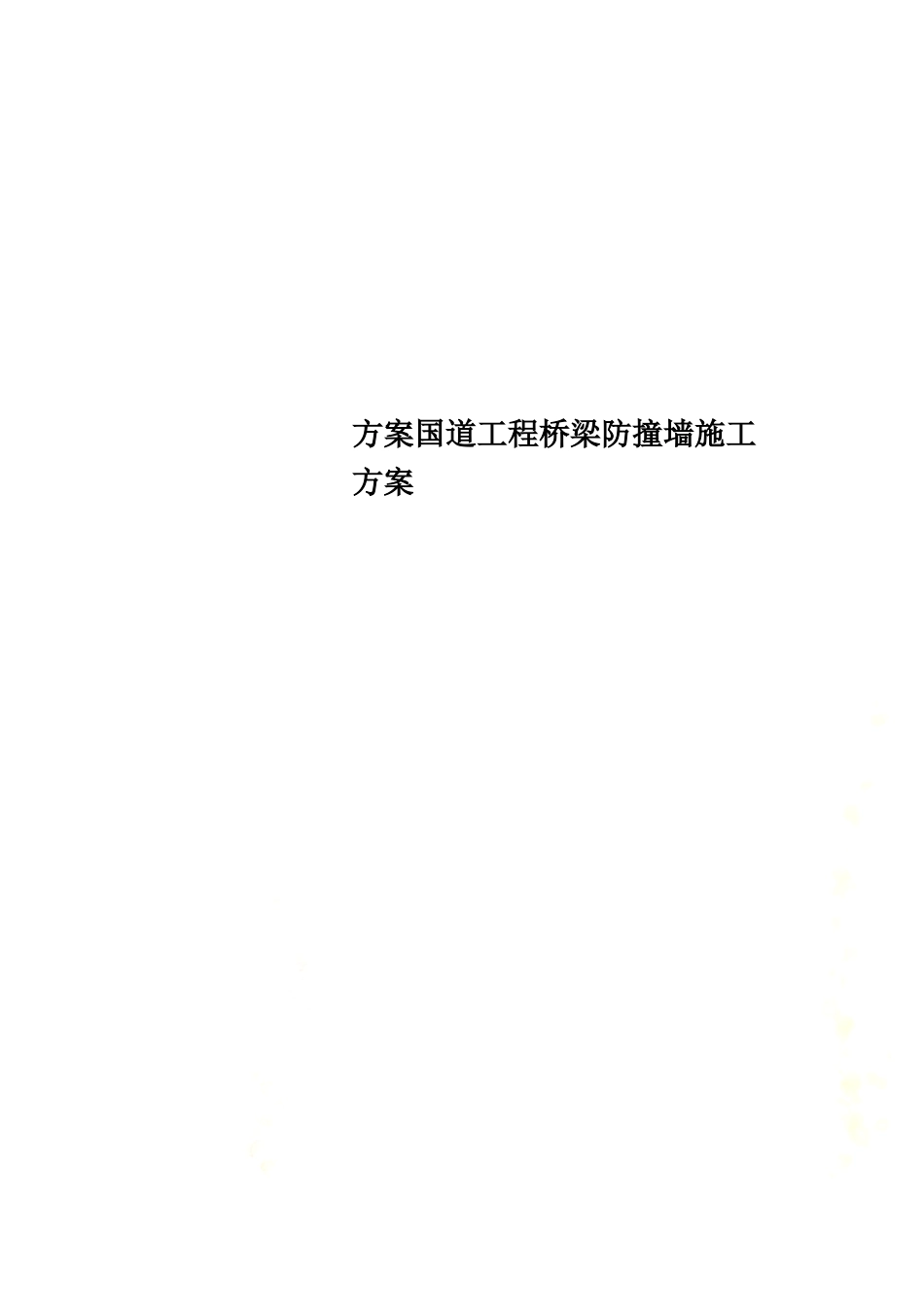

方案国道工程桥梁防撞墙施工方案

方案国道工程桥梁防撞墙施工方案_第1页
1/11
方案国道工程桥梁防撞墙施工方案_第2页
2/11
方案国道工程桥梁防撞墙施工方案_第3页
3/11

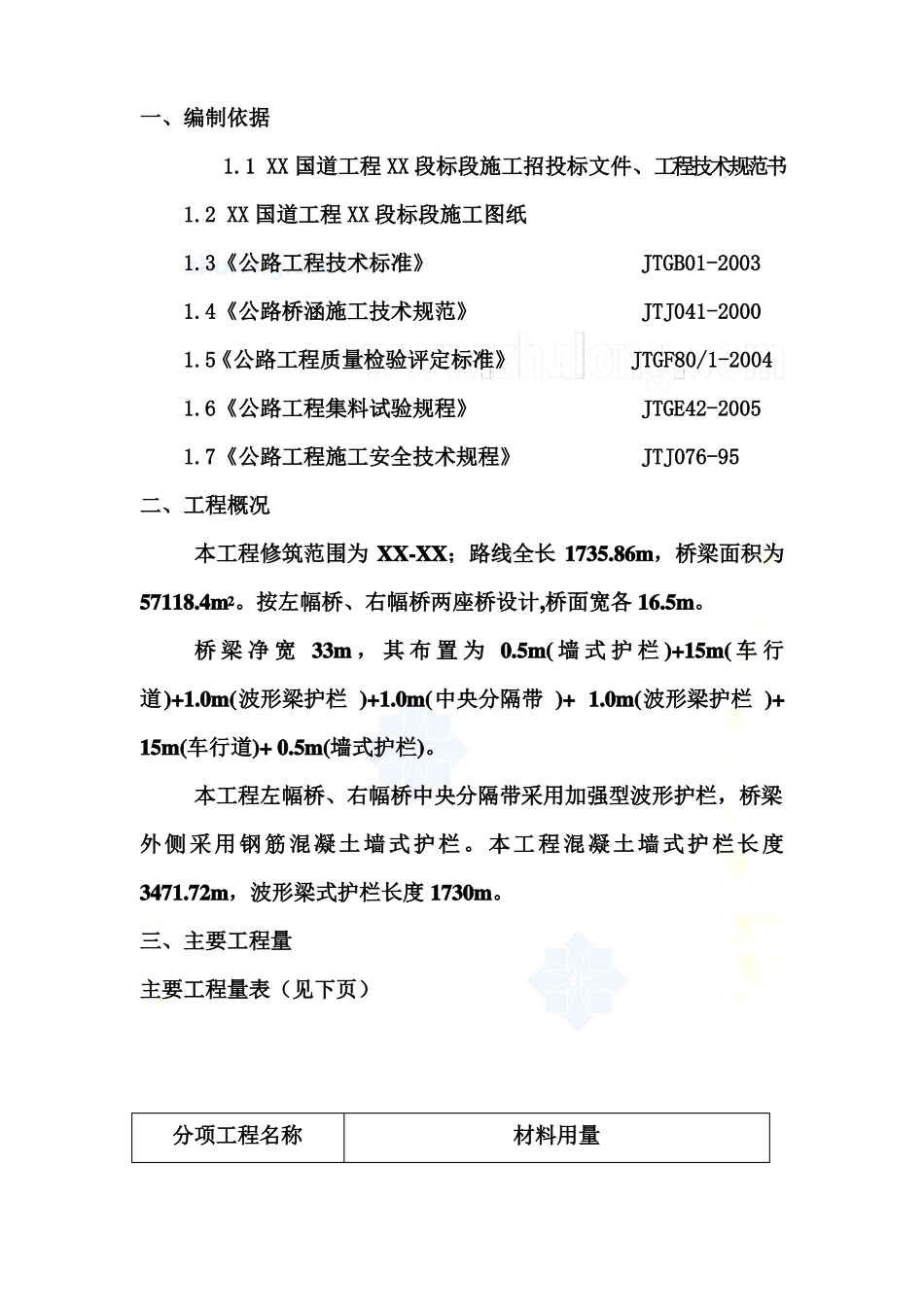

方案国道工程桥梁防撞墙施工方案一、编制依据1.1 XX 国道工程 XX 段标段施工招投标文件、工程技术规范书1.2 XX 国道工程 XX 段标段施工图纸1.3《公路工程技术标准》 JTGB01-20031.4《公路桥涵施工技术规范》 JTJ041-20001.5《公路工程质量检验评定标准》 JTGF80/1-20041.6《公路工程集料试验规程》 JTGE42-20051.7《公路工程施工安全技术规程》 JTJ076-95二、工程概况本工程修筑范围为 XX-XX;路线全长 1735.86m,桥梁面积为57118.4m2。按左幅桥、右幅桥两座桥设计,桥面宽各 16.5m。桥 梁 净 宽 33m , 其 布 置 为 0.5m( 墙 式 护 栏 )+15m( 车 行道)+1.0m(波形梁护栏 )+1.0m(中央分隔带 )+ 1.0m(波形梁护栏 )+15m(车行道)+ 0.5m(墙式护栏)。本工程左幅桥、右幅桥中央分隔带采用加强型波形护栏,桥梁外侧采用钢筋混凝土墙式护栏。 本工程混凝土墙式护栏长度3471.72m,波形梁式护栏长度 1730m。三、主要工程量主要工程量表(见下页)分项工程名称材料用量混凝土墙式护栏钢筋160.184t钢筋混凝土C30 1353.97M3混凝土C30 1314.8 M3波形梁护栏128.335t四、施工进度计划安排根据本标段工程量、施工特点及业主工期要求,按总工期作为总进度控制目标,在此基础上制定了7 个月的阶段性节点工期目标,从而确保工程如期完工。总体施工顺序:防撞墙施工以潮白河特大桥的终点(XX)向起点(XX)方向进行。1、2009 年 3 月 1 日进行防撞墙的试验段施工。2、2009 年 10 月 1 日完成所有防撞墙的施工任务。五、施工工艺及施工方法1、工艺流程测量放线→钢筋加工及绑扎→模板加工及安装→浇筑混凝土→拆模养生。2、施工方法2.1 测量放线2.1.1 由测量人员根据桥梁控制点放出护栏的内外轮廓线和模板的检查线,并用墨线弹在梁板上。2.1.2 每隔 10m 在护栏预埋筋上焊接一根钢筋,测放出护栏顶面高程线并用红漆标住在钢筋上。作为钢筋绑扎时的高程控制线。2.2 钢筋加工及绑扎2.2.1 钢筋应在施工现场钢筋加工场加工后运到桥上进行绑扎。2.2.2 钢筋的种类、型号及规格尺寸应符合设计要求。2.2.3 对梁板上的预留筋进行整理,然后按照设计图纸和测量防线位置进行钢筋绑扎。绑扎时先绑扎立筋,立筋的位置调好后再绑扎横向钢筋。2.3 模板加工及安装2.3.1 防撞护栏模板采用厂家订做定型钢模板。根据施工进度安排,本工程防撞护栏共制作 160m 钢模板,现已加工完毕。2.3.2 为了固定模板,在模板底部预留穿...
