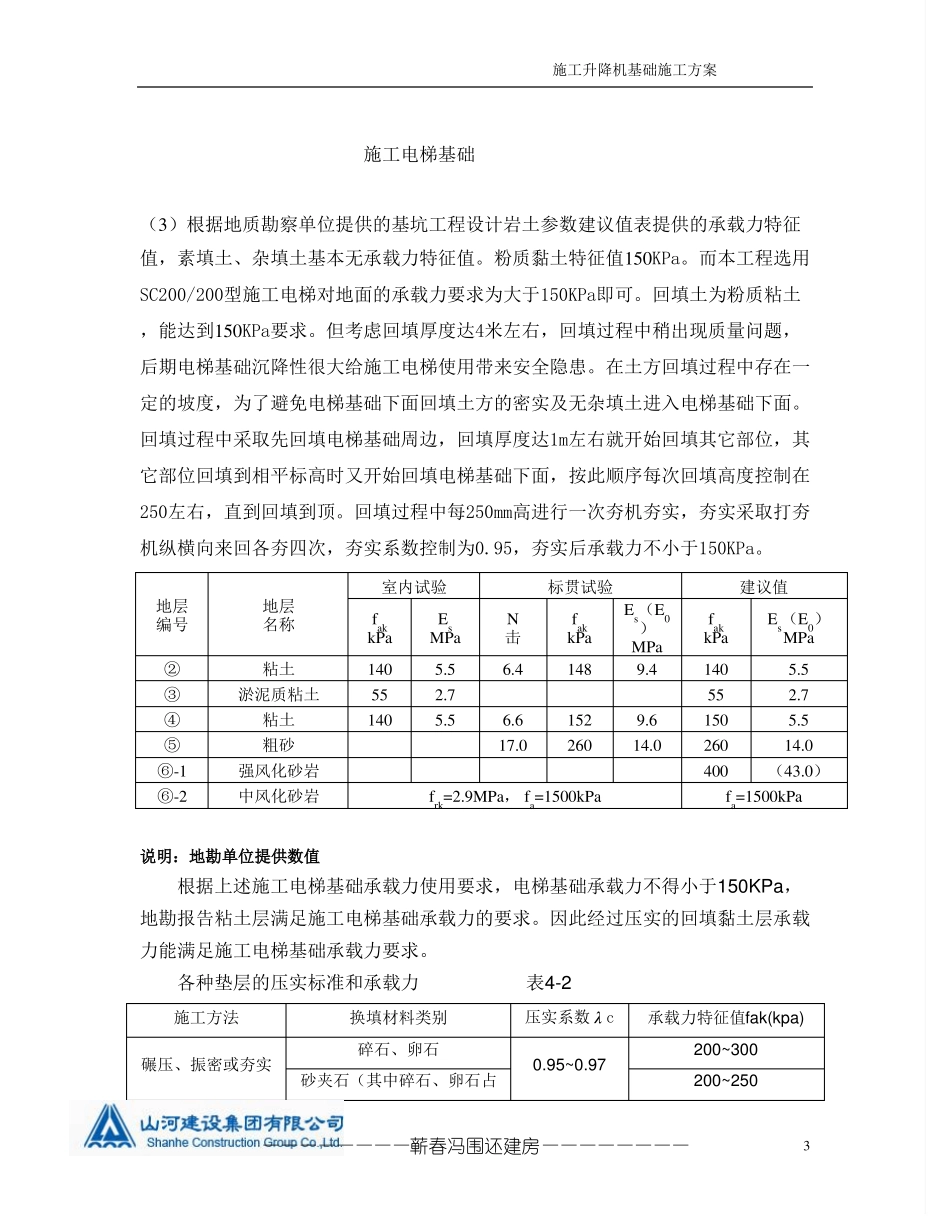

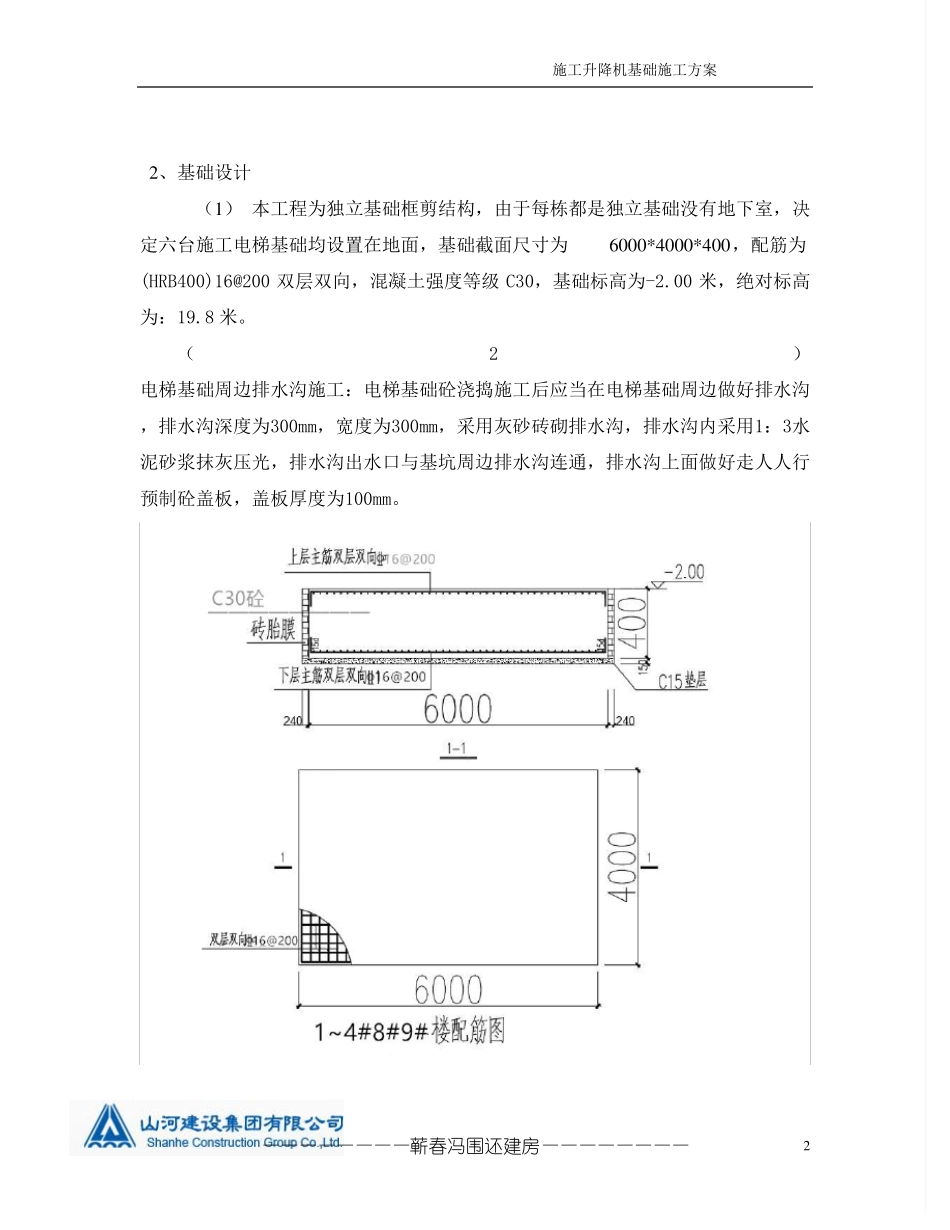

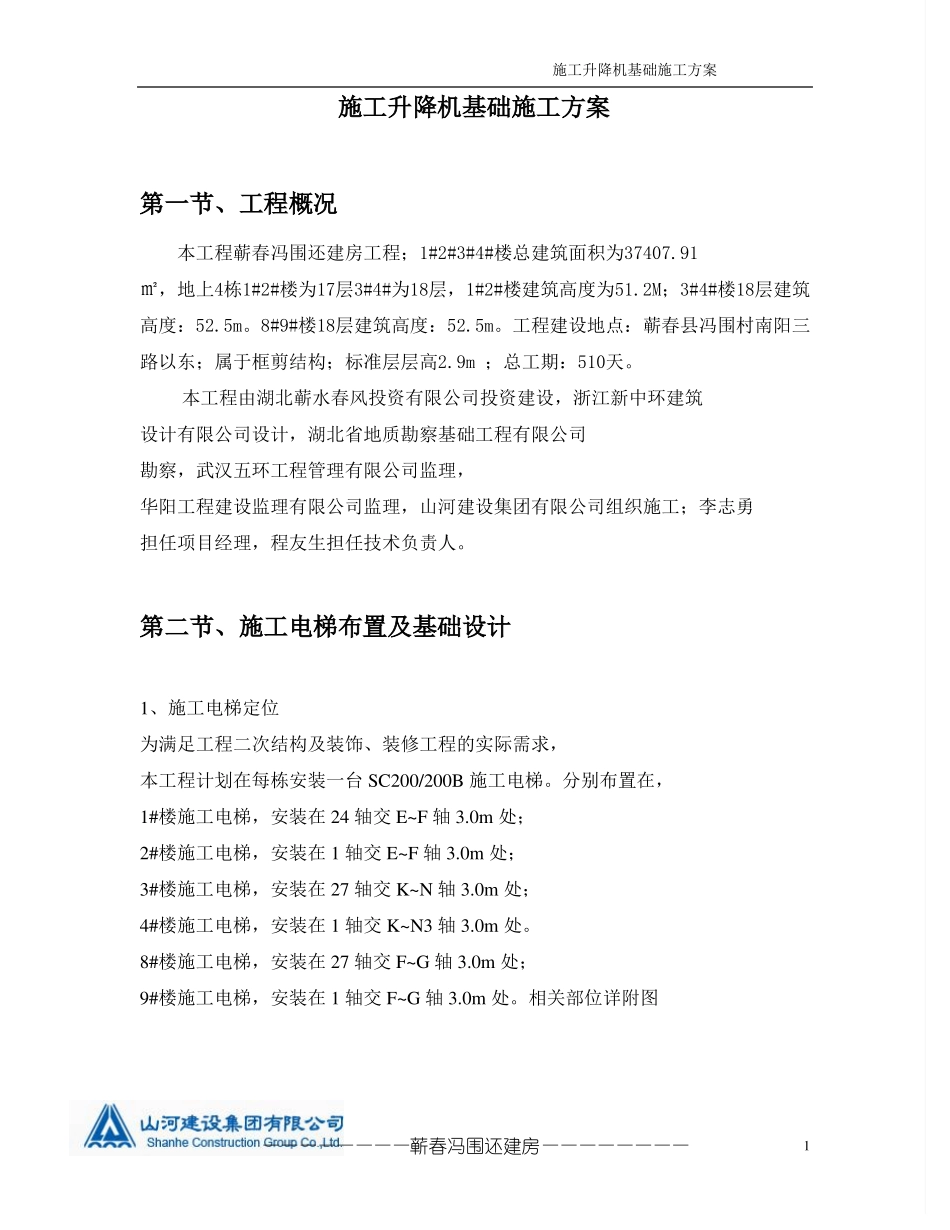

施工升降机基础施工方案施工升降机基础施工方案第一节、工程概况本工程蕲春冯围还建房工程;1#2#3#4#楼总建筑面积为37407.91㎡,地上4栋1#2#楼为17层3#4#为18层,1#2#楼建筑高度为51.2M;3#4#楼18层建筑高度:52.5m。8#9#楼18层建筑高度:52.5m。工程建设地点:蕲春县冯围村南阳三路以东;属于框剪结构;标准层层高2.9m ;总工期:510天。本工程由湖北蕲水春风投资有限公司投资建设,浙江新中环建筑设计有限公司设计,湖北省地质勘察基础工程有限公司勘察,武汉五环工程管理有限公司监理,华阳工程建设监理有限公司监理,山河建设集团有限公司组织施工;李志勇担任项目经理,程友生担任技术负责人。第二节、施工电梯布置及基础设计1、施工电梯定位为满足工程二次结构及装饰、装修工程的实际需求,本工程计划在每栋安装一台 SC200/200B 施工电梯。分别布置在,1#楼施工电梯,安装在 24 轴交 E~F 轴 3.0m 处;2#楼施工电梯,安装在 1 轴交 E~F 轴 3.0m 处;3#楼施工电梯,安装在 27 轴交 K~N 轴 3.0m 处;4#楼施工电梯,安装在 1 轴交 K~N3 轴 3.0m 处。8#楼施工电梯,安装在 27 轴交 F~G 轴 3.0m 处;9#楼施工电梯,安装在 1 轴交 F~G 轴 3.0m 处。相关部位详附图————————蕲春冯围还建房————————1施工升降机基础施工方案2、基础设计(1) 本工程为独立基础框剪结构,由于每栋都是独立基础没有地下室,决定六台施工电梯基础均设置在地面,基础截面尺寸为6000*4000*400,配筋为(HRB400)16@200 双层双向,混凝土强度等级 C30,基础标高为-2.00 米,绝对标高为:19.8 米。(2)电梯基础周边排水沟施工:电梯基础砼浇捣施工后应当在电梯基础周边做好排水沟,排水沟深度为300mm,宽度为300mm,采用灰砂砖砌排水沟,排水沟内采用1:3水泥砂浆抹灰压光,排水沟出水口与基坑周边排水沟连通,排水沟上面做好走人人行预制砼盖板,盖板厚度为100mm。————————蕲春冯围还建房————————2施工升降机基础施工方案施工电梯基础(3)根据地质勘察单位提供的基坑工程设计岩土参数建议值表提供的承载力特征值,素填土、杂填土基本无承载力特征值。粉质黏土特征值150KPa。而本工程选用SC200/200型施工电梯对地面的承载力要求为大于150KPa即可。回填土为粉质粘土,能达到150KPa要求。但考虑回填厚度达4米左右,回填过程中稍出现质量问题,后期电梯基础沉降性很大给施工电梯使用带来安全隐患。...
