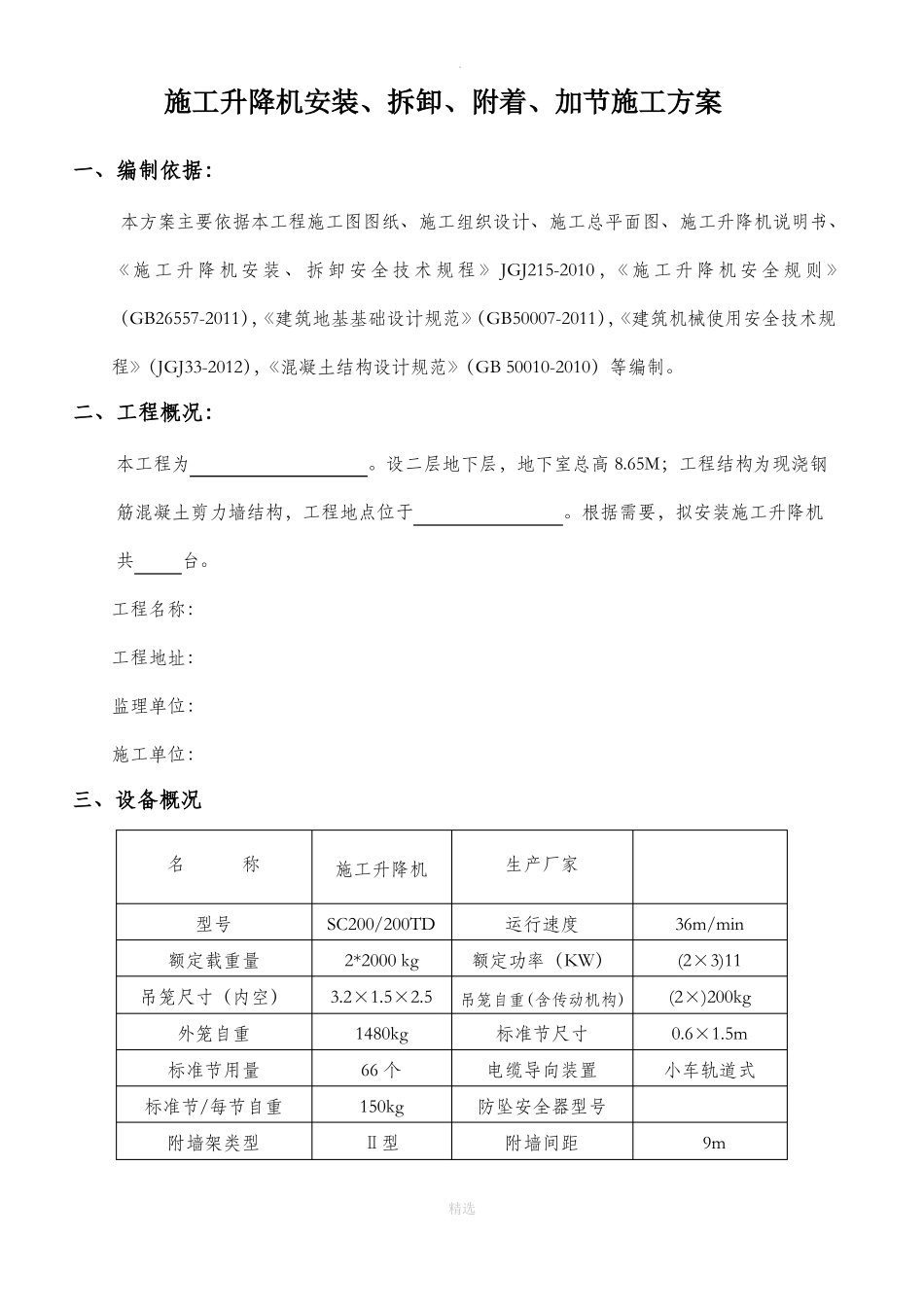

.施工升降机安装、拆卸、附着、加节施工方案一、编制依据:本方案主要依据本工程施工图图纸、施工组织设计、施工总平面图、施工升降机说明书、《 施 工 升 降 机 安 装 、 拆 卸 安 全 技 术 规 程 》 JGJ215-2010 ,《 施 工 升 降 机 安 全 规 则 》(GB26557-2011),《建筑地基基础设计规范》(GB50007-2011),《建筑机械使用安全技术规程》(JGJ33-2012),《混凝土结构设计规范》(GB 50010-2010)等编制。二、工程概况:本工程为。设二层地下层,地下室总高 8.65M;工程结构为现浇钢筋混凝土剪力墙结构,工程地点位于。根据需要,拟安装施工升降机共台。工程名称:工程地址:监理单位:施工单位:三、设备概况名称型号额定载重量吊笼尺寸(内空)外笼自重标准节用量标准节/每节自重附墙架类型施工升降机SC200/200TD2*2000 kg3.2×1.5×2.51480kg66 个150kgⅡ型精选生产厂家运行速度额定功率(KW)吊笼自重(含传动机构)36m/min(2×3)11(2×)200kg0.6×1.5m小车轨道式9m标准节尺寸电缆导向装置防坠安全器型号附墙间距.SC200/200TD 施工升降机由外笼、标准节、附墙架、吊笼、传动机构、限速器、吊杆、电缆导向装置、安全控制系统(1)、外笼外笼由固定标准节的底盘和防护围栏组成,外笼门由机械和电气锁定,除非吊笼落下来,外笼门将不能打开。如外笼门未开,吊笼将不能启动。(2)、标准节每节标准节长 1508mm。多节标准节用螺栓相连接组成导轨架,通过附墙架与建筑物固定,作为吊笼上下运行的轨。(3)、附墙架本项目共安装施工升降机 6 台,附墙架采用Ⅱ型。(4)、沿导轨架高度,每 9m 均要求安装一个附墙架。(5)、吊笼吊笼为一钢结构,四周有坚固的钢丝网并设有进、出口门(即双笼开吊笼门),由安装在吊笼上的滚轮沿导轨架运行。吊笼上设有安全钩(亦可设置电气控制)以防止吊笼从导轨架顶部脱离。在安装时,吊笼顶部可作为工作平台。由安全栏杆围住。顶上有一活板门,通过配备的专用梯子,可方便的攀登导顶上进行安装和维修。(6)、传动机构由电动机、电磁制动器、弹性联轴结、减速机及专动齿轮等组成,传动机构弹性联接在吊笼上通过齿轮与齿条咬合,使吊笼运行。(7)、限速器限速器由外壳、制动锥鼓、离心块、弹簧等组成。当吊笼超时,限速器里的离心块克服精选.弹簧拉力带动锥鼓旋转,与其相连的螺杆同时旋进,制动锥鼓与外壳接触逐渐增加摩擦力,确保吊笼平缓制动。(8)、吊杆安装在...
