施工升降机电梯安装方案

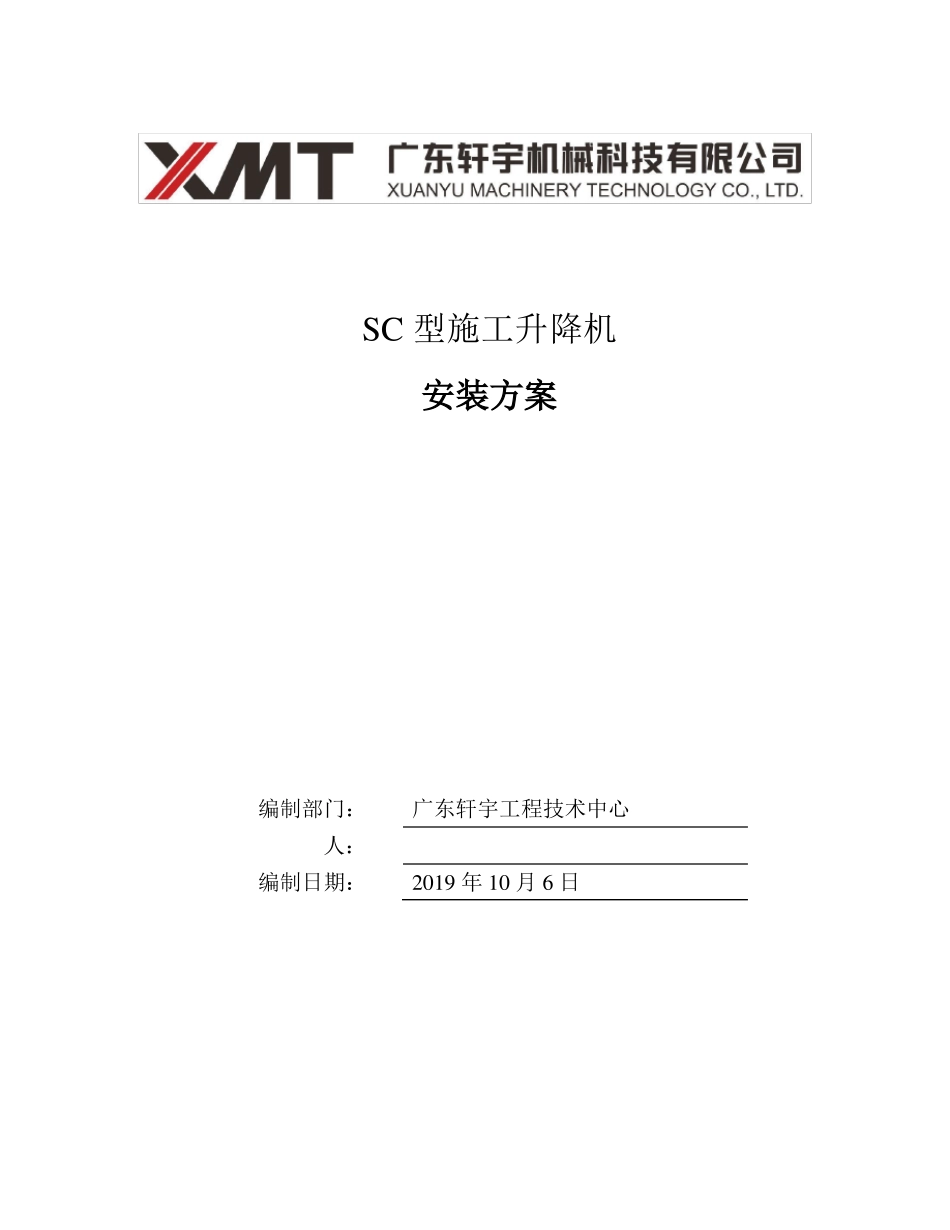

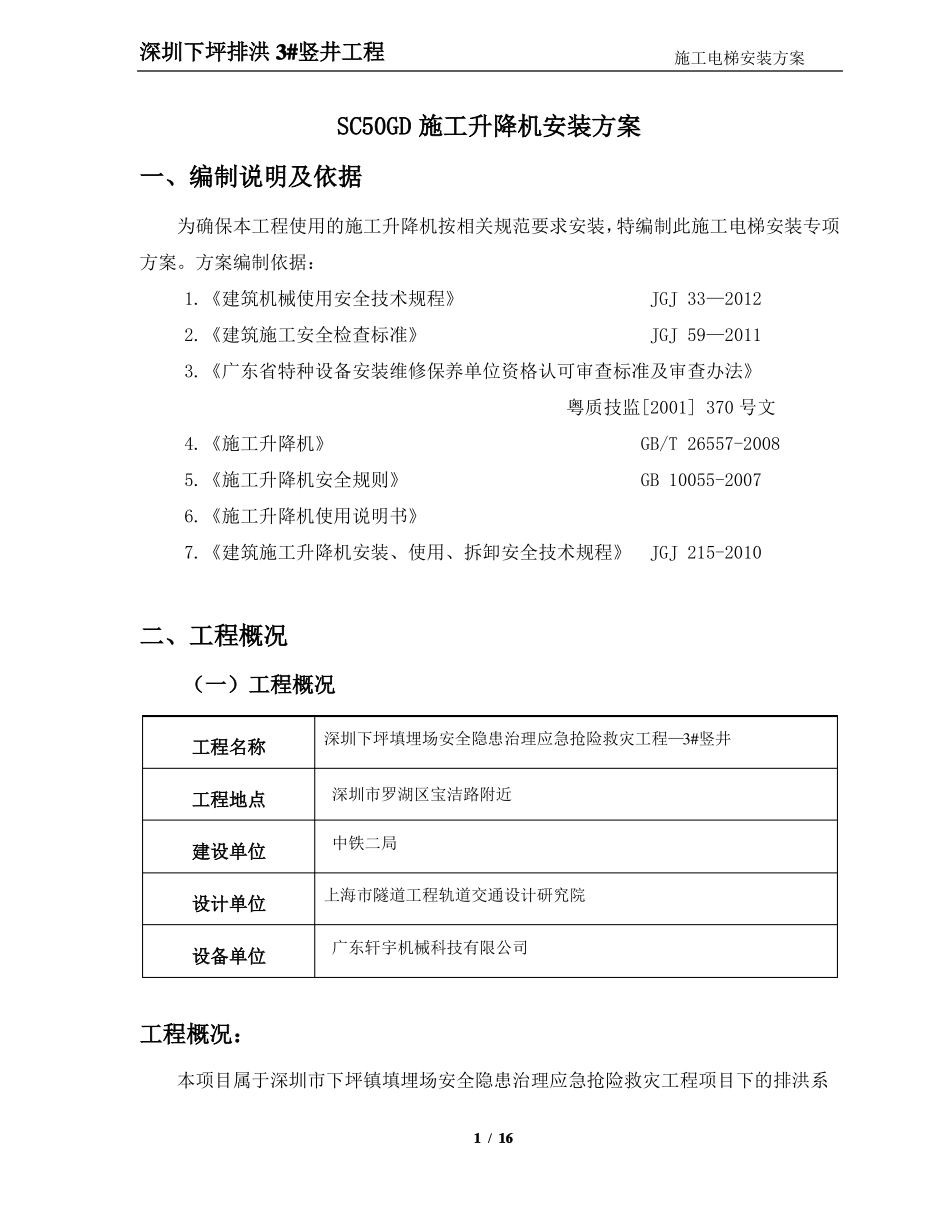

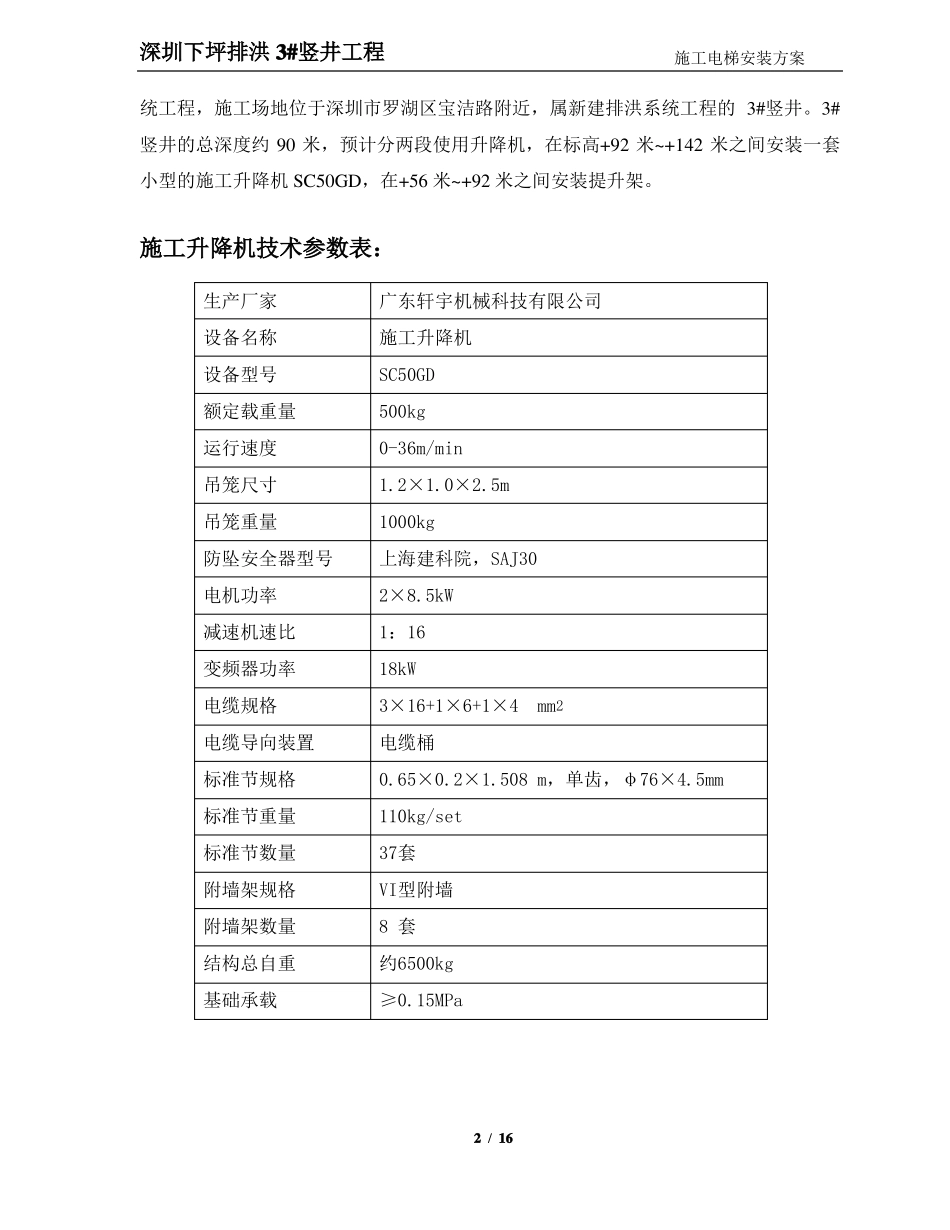

SC 型施工升降机安装方案编制部门：人：编制日期：广东轩宇工程技术中心2019 年 10 月 6 日深圳下坪排洪 3#竖井工程施工电梯安装方案SC50GD 施工升降机安装方案一、编制说明及依据为确保本工程使用的施工升降机按相关规范要求安装，特编制此施工电梯安装专项方案。方案编制依据：1.《建筑机械使用安全技术规程》 JGJ 33—20122.《建筑施工安全检查标准》 JGJ 59—20113.《广东省特种设备安装维修保养单位资格认可审查标准及审查办法》粤质技监[2001] 370 号文4.《施工升降机》 GB/T 26557-20085.《施工升降机安全规则》 GB 10055-20076.《施工升降机使用说明书》7.《建筑施工升降机安装、使用、拆卸安全技术规程》 JGJ 215-2010二、工程概况（一）工程概况工程名称工程地点建设单位设计单位设备单位深圳下坪填埋场安全隐患治理应急抢险救灾工程—3#竖井深圳市罗湖区宝洁路附近中铁二局上海市隧道工程轨道交通设计研究院广东轩宇机械科技有限公司工程概况：本项目属于深圳市下坪镇填埋场安全隐患治理应急抢险救灾工程项目下的排洪系1 / 16深圳下坪排洪 3#竖井工程施工电梯安装方案统工程，施工场地位于深圳市罗湖区宝洁路附近，属新建排洪系统工程的 3#竖井。3#竖井的总深度约 90 米，预计分两段使用升降机，在标高+92 米~+142 米之间安装一套小型的施工升降机 SC50GD，在+56 米~+92 米之间安装提升架。施工升降机技术参数表：生产厂家设备名称设备型号额定载重量运行速度吊笼尺寸吊笼重量防坠安全器型号电机功率减速机速比变频器功率电缆规格电缆导向装置标准节规格标准节重量标准节数量附墙架规格附墙架数量结构总自重基础承载广东轩宇机械科技有限公司施工升降机SC50GD500kg0-36m/min1.2×1.0×2.5m1000kg上海建科院，SAJ302×8.5kW1：1618kW3×16+1×6+1×4 mm2电缆桶0.65×0.2×1.508 m，单齿，φ76×4.5mm110kg/set37套VI型附墙8 套约6500kg≥0.15MPa2 / 16深圳下坪排洪 3#竖井工程施工电梯安装方案三、施工项目组织机构及职责（一）安装队组织机构根据施工合同的要求及施工电梯安装任务生产计划的安排，对电梯安装全过程进行管理和监控，确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现，确定如下组织机构：（二）施工人员职责项目负责人：负责施工现场协调等安装队长：负责电梯安装指挥；安装技术负责人：负责电梯安装技术指导；项目部安全员：负责安装现场警戒、标识；安全监督负...
