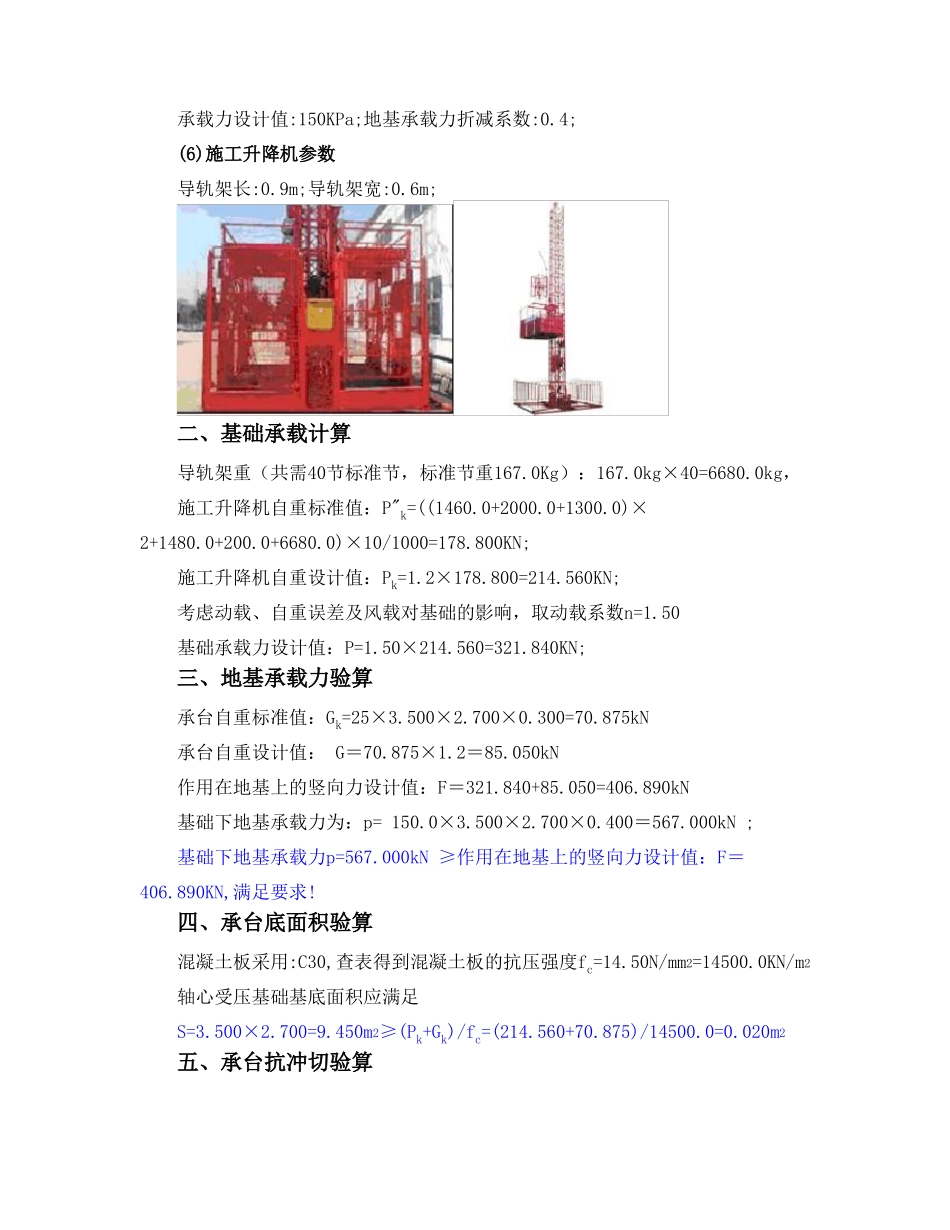

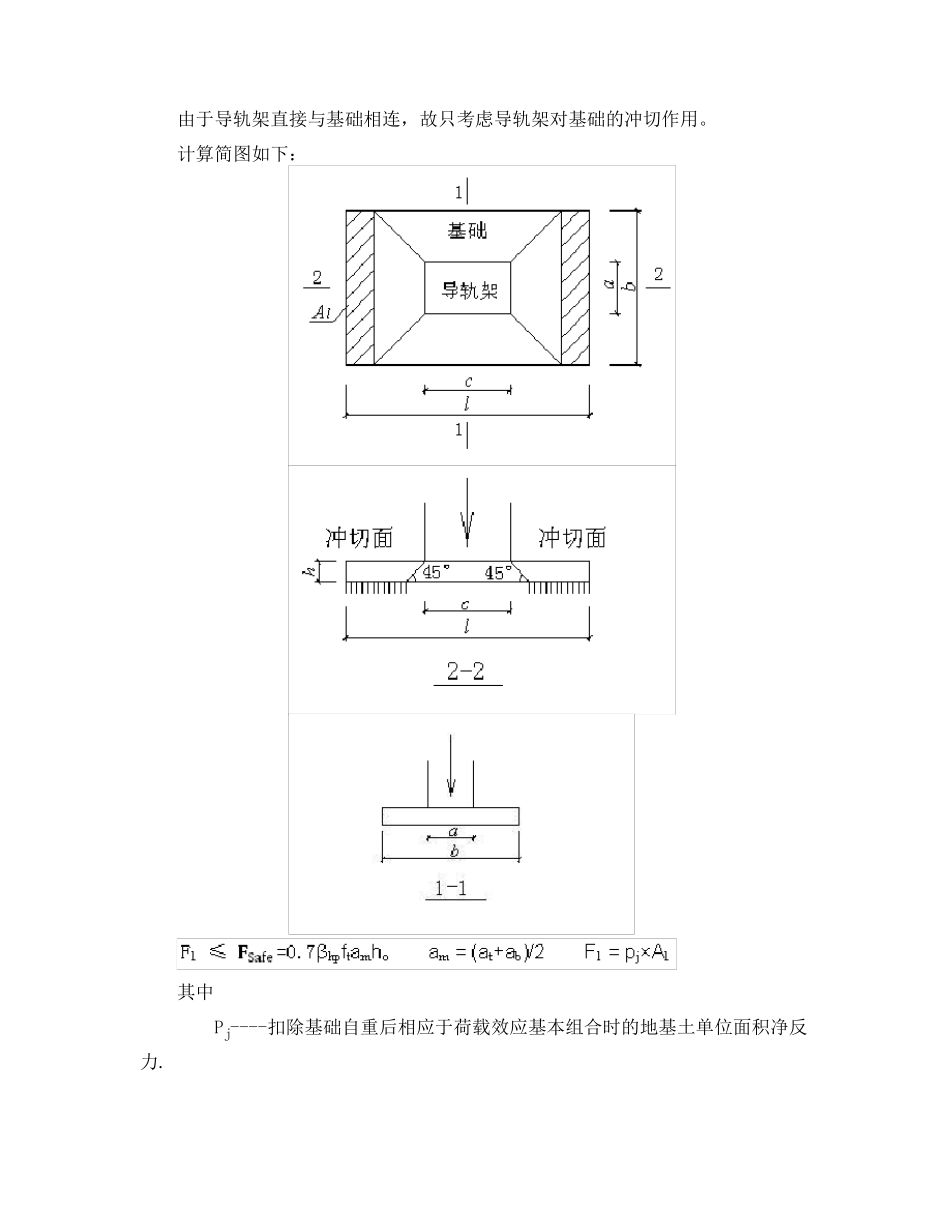

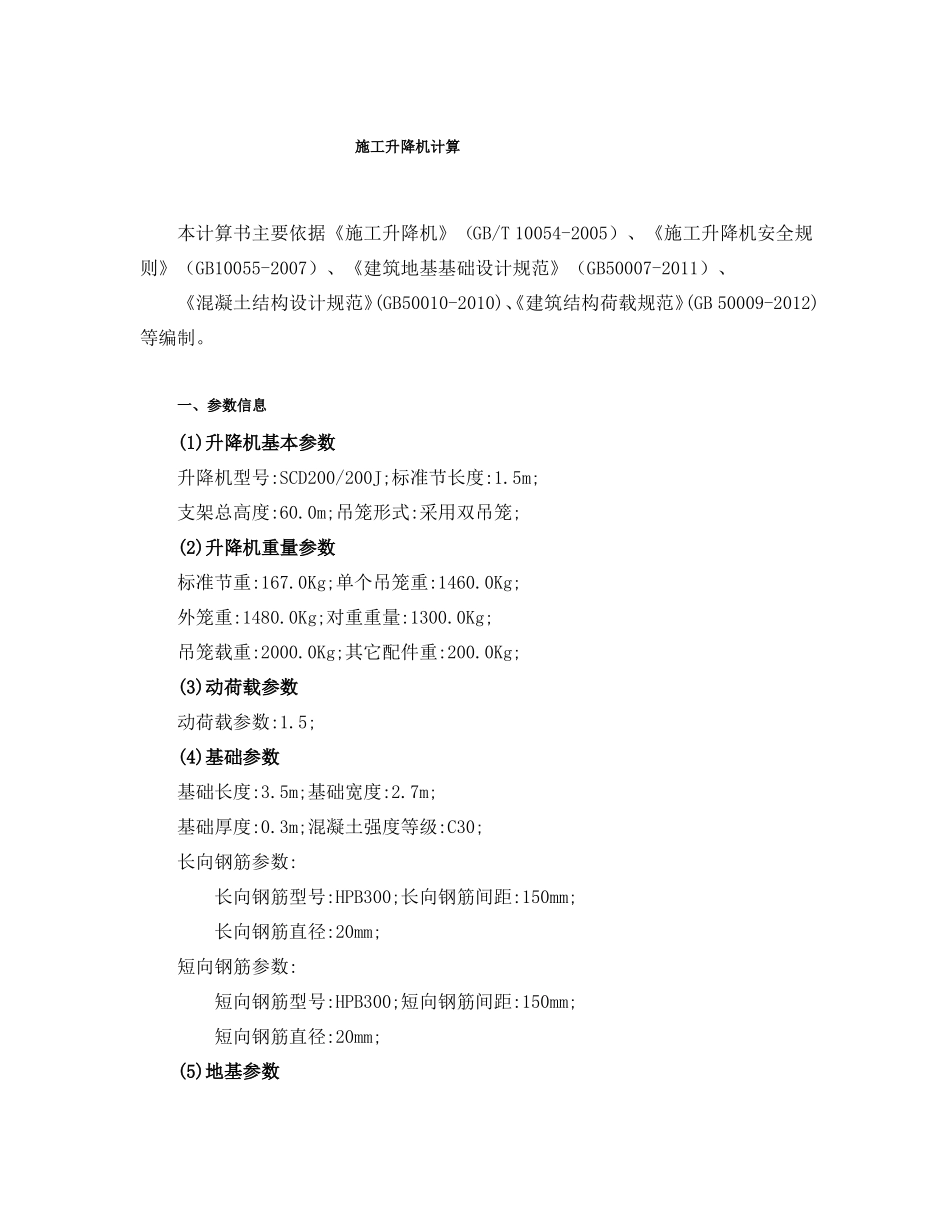

施工升降机计算本计算书主要依据《施工升降机》(GB/T 10054-2005)、《施工升降机安全规则》(GB10055-2007)、《建筑地基基础设计规范》(GB50007-2011)、《混凝土结构设计规范》(GB50010-2010)、《建筑结构荷载规范》(GB 50009-2012)等编制。一、参数信息(1)升降机基本参数升降机型号:SCD200/200J;标准节长度:1.5m;支架总高度:60.0m;吊笼形式:采用双吊笼;(2)升降机重量参数标准节重:167.0Kg;单个吊笼重:1460.0Kg;外笼重:1480.0Kg;对重重量:1300.0Kg;吊笼载重:2000.0Kg;其它配件重:200.0Kg;(3)动荷载参数动荷载参数:1.5;(4)基础参数基础长度:3.5m;基础宽度:2.7m;基础厚度:0.3m;混凝土强度等级:C30;长向钢筋参数:长向钢筋型号:HPB300;长向钢筋间距:150mm;长向钢筋直径:20mm;短向钢筋参数:短向钢筋型号:HPB300;短向钢筋间距:150mm;短向钢筋直径:20mm;(5)地基参数承载力设计值:150KPa;地基承载力折减系数:0.4;(6)施工升降机参数导轨架长:0.9m;导轨架宽:0.6m;二、基础承载计算导轨架重(共需40节标准节,标准节重167.0Kg):167.0kg×40=6680.0kg,施工升降机自重标准值:P"k=((1460.0+2000.0+1300.0)×2+1480.0+200.0+6680.0)×10/1000=178.800KN;施工升降机自重设计值:Pk=1.2×178.800=214.560KN;考虑动载、自重误差及风载对基础的影响,取动载系数n=1.50基础承载力设计值:P=1.50×214.560=321.840KN;三、地基承载力验算承台自重标准值:Gk=25×3.500×2.700×0.300=70.875kN承台自重设计值: G=70.875×1.2=85.050kN作用在地基上的竖向力设计值:F=321.840+85.050=406.890kN基础下地基承载力为:p= 150.0×3.500×2.700×0.400=567.000kN ;基础下地基承载力p=567.000kN ≥作用在地基上的竖向力设计值:F=406.890KN,满足要求!四、承台底面积验算混凝土板采用:C30,查表得到混凝土板的抗压强度fc=14.50N/mm2=14500.0KN/m2轴心受压基础基底面积应满足S=3.500×2.700=9.450m2≥(Pk+Gk)/fc=(214.560+70.875)/14500.0=0.020m2五、承台抗冲切验算由于导轨架直接与基础相连,故只考虑导轨架对基础的冲切作用。计算简图如下:其中 Pj----扣除基础自重后相应于荷载效应基本组合时的地基土单位面积净反力. Pj=P/S=321.840/9.450=34.057kN/m2βhp----受冲切承载力截面高度影响系数.βhp=1; ft----混凝土抗压强度.混凝土板采用:C30,查表得到混凝土板的抗压强度ft ft=1.45N/mm2=1450.0KN/m2 h0----基础冲切破坏锥体的有效高度. h0=300.0-35=2...
